Product Description
Styrkort med relä för att styra plasma eller spindeln via t.ex. Mach3/4 eller UCCNC kan används tillsammans med de drivers vi säljer. Passar även andra drivers som är lämpade för nema 17-23 motorer kan driva 5st drivers/motorer samtidigt. Till detta kort behöver du en Seriell/Parallell Kabel (skrivarkabel)
OBSERVERA! Att den Seriell/Parallell Kabel vi säljer inte passar detta kort, du behöver en Hane till Hona.
OBSERVERA! Kortet behöver 24V som du tar från din power supply och kopplar in till 12-24v porten. (+ är neråt och – uppåt om du tittar på bilden)

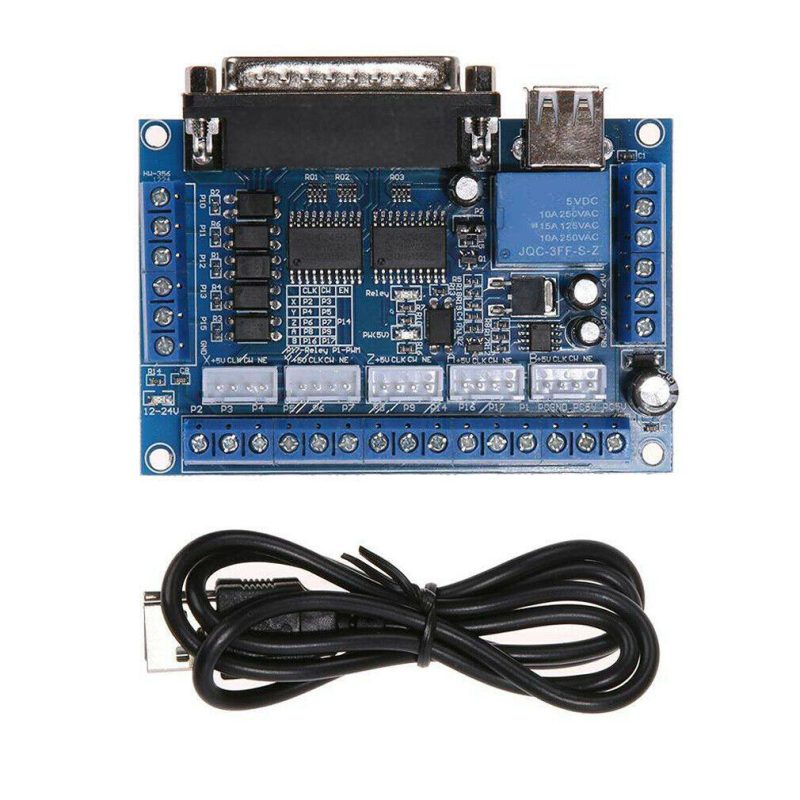

5-axel styrkort som är speciellt konstruerad för CNC, med inbyggt relä till styrspindel eller Plasma på av eller någon annan utgång.
- Maximal stöd för 5-axels styrmotor med styrmotor.
- Kompatibel med MACH3, Linux CNC (EMC2), UCCNC etc. parallellstyrd CNC-programvara.
- USB-strömförsörjning och kringutrustning med strömförsörjning är separerade för att skydda datorns säkerhet.
- Alla signaler är optoisolerade vilket kan skydda din datasäkerhet.
- 5-ingångsgränssnitt för att definiera Limit, Emergency-Stop, Cutter alignment etc.
- Bred ingångsspänningsområde: 12-24V, och med motsatt funktion.
- Ett reläutgångskontrollgränssnitt, åtkomst av spindelmotorn eller luftpumpen, vattenpumpen etc.
- Utmatning 0-10V analog spänning för växelriktare för att styra spindelvarvtalet.
- USB kabel är inkluderad
SPECIFICATION:
|
Input Voltage
|
USB port from PC and 12-24V power supply
|
|
Drive type
|
Pulse and Direction Signal Control
|
|
Suitable Microstep Driver
|
2 Phase Microstep Driver
|
|
Net weight
|
Approx 75g
|
|
Dimensions
|
90 * 70 * 20mm (L*W*H)
|
