Denna maskin tillverkas inte längre, se våra övriga maskiner, Creative eller Extended.

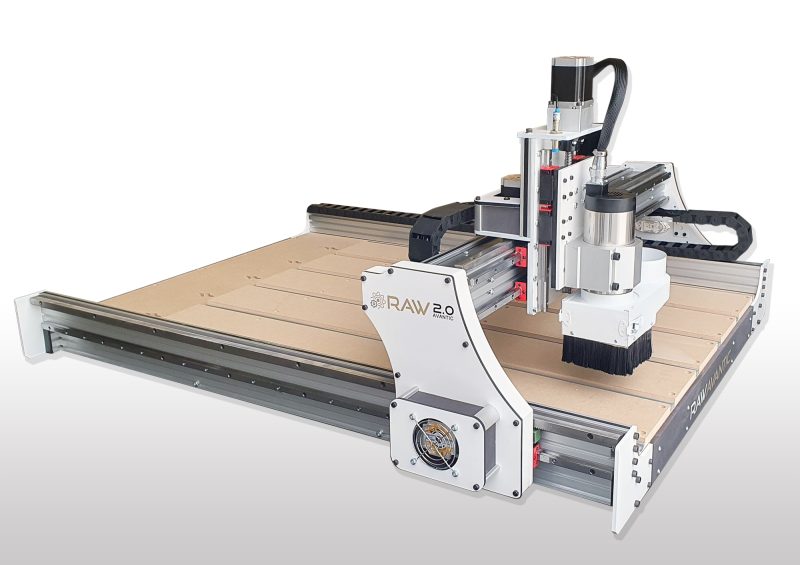

Raw Avantic
Denna maskin kan sättas i arbete direkt och är byggd för att användas. Maskinen är av aluminium, stål, komposit och byggd på liknande sätt som en industrimaskin med högkvalitativa glidlager och en riktig Z-axel som kan passera sin egen axel. Dessa maskiner är så kallade Desktop maskiner, de behöver ett bord att stå på. Anledning till detta utförande är att man enkelt ska kunna transportera maskinen och ta den genom dörrar och trappor. Du kan bygga ett eget bord av trä, stål eller aluminium eller köpa till ett av våra bord som är anpassade för maskinen. det enda kravet är att bordet ska hålla för vikten och vara plant. Avantic är mer tänkt för att arbeta med trä men det går även att skära i hårdare material så som Aluminium. Precisionen kan jämföras med dyra industrimaskiner. Observera att denna maskin kommer helt färdigmonterad och du behöver inte bygga ihop den så som med andra på marknaden.
Att beskriva maskinen kräver mycket text så här är en sammanfattning, mer avancerad text nedan
- Maskinen är komplett och du kan börja skära med den direkt.
- Maskinen kan beställas i tre olika storlekar,1500x2000mm med skäryta: (B)1100mm x (L)1750mm, 1180x1500mm med skäryta: (B)720 x (L)1210 mm
, 1180x1000mm med skäryta: (B)720 x (L)720mm - Det är inte svårt att köra maskinen, när du gjort det en gång så kan du det. All text nedan får det att se komplicerat ut men det är enkelt. se vår instruktions video längst ner på sidan.
- Maskinen styrs med valfri Windows dator via USB port och ett program som heter Mach3. Om du inte redan har det så måste du välja det i drop menyn ovan. Filerna du ska skäras ställs in i ett så kallat CAM program. Läs mer om programvaran nedan.
- Du kan rita enklare modeller i CAM programvaran vi rekommenderar, behöver du mer komplexa delar så kan du använda vilket CAD program (ritprogram) du vill, maskinen är kompatibel med dom flesta ritprogrammen på marknaden.
Tillval
Det finns många tillval för maskinen. Längst ner på sidan så går vi igenom alla tillval för denna maskin.
2.2kw spindel
Avantic levereras med en kraftig, luftkyld 2.2 kw spindel med integrerad inverter som är kopplad till övrig elektronik. Dessa spindlar är riktigt starka, tysta och pålitliga. Vi använder dessa själva och har gjort det i många år. Med denna spindel kan du använda skär från 1-13mm (ER 20). Vi skickar med ett par pinnfräsar och så att du kommer igång.
Skydds och dammhuv
Alla våra maskiner levereras med en skyddskåpa som effektivt tar upp damm och eventuella splitter.
Kalibrering
Avantic har 6st säkerhet, homing och kalibrerings switchar för säkerhet och precision. Switcharna är så kallade Proximity switchar som inte har några mekaniska delar. Proximity switchar är extremt noggranna så att maskinen kan återgå till sin “hem” position men bästa tänkbara precision.
Säkerhetsbrytarna ser till att maskinen inte kan gå för långt utan stannar systemet samt spindel så fort maskinen går för långt ut åt något håll.
Precision
Precision är en balans mellan användare och maskin. Det handlar om hur bra dina ritningar är, spindel, varvtal och hur snabbt du skär. Vid en normal hastighet på ca 2-4000m / min har maskinen samma noggrannhet som dyra industrimaskiner.
Maskinen är byggd för att huvudsakligen skära i trä, plast och liknande material. Du kan skära i aluminium men det kräver erfarenhet oavsett vilken maskin du använder.
Är det svårt att jobba med en CNC maskin?
Nej, du lär dig direkt. Raw Avantic är bland de enklaste maskinerna att arbeta med på marknaden. Vi har lagt stor vikt i att göra maskinerna så lättarbetade som möjligt. Du behöver inte ha tidigare kunskaper eller utbildning. Det enda svåra är att rita dina delar, resten är enkelt. När du har skärt din första bit kommer du att förstå. Se våra videoklipp på hemsidan och Youtube så ser du hur enkelt det är att jobba med en Raw Avantic maskin
Styrskenor
Avantic levereras med styrskenor samt block av Hiwin typ. Styrskenor har en extrem precision som ser till att axlarna inte “Glappar” Styrskenor är att föredra utöver andra lösningar.
Styrskenor möjliggör extrema hastigheter och precision. Dyra industrimaskiner kör uteslutet med styrskenor och det finne en bra anledning till det.
Varje block kan smörjas individuellt med maskinfett eller spraysmörj som sprutas direkt på skenorna.
Förbrukningsbord (Waste board)
Förbrukningsbordet är tillverkat av MDF och består av två bord, ett basbord och ett förbrukningsbord. Du kan enkelt skära ut ett nytt förbrukningsbord i MDF eller annat material efter att du slitit ut det gamla. Nytt för 2023 är skenor mellan skärytorna för enkel fastsättning av dina material.
Skenorna är specialtillverkade för att passa våra klammers. Bordet är av infinity typ vilket innebär att du kan köra längre stycken än bordet genom att skjuta fram det mellan körningarna.
Stegmotorer
Vi har valt de kraftfullaste 3A NEMA 23-motorerna på marknaden för att säkerställa maximal prestanda. Maskinen är tillverkad av aluminium, vilket ger en låg vikt utan att kompromissa med stabiliteten. Motorernas styrka är så imponerande att en fullvuxen person kan stå på axlarna medan maskinen skär, utan att det påverkar driften. Genom noggrant val av komponenter har vi optimerat energiförbrukningen, vilket innebär att maskinen klarar sig på ett vanligt 220V-uttag istället för att kräva ett 3-fasanslutning.
Repeterbarhet: ~ +/- 0,1-0,05 mm
Fördel med våra maskiner.
Vi försöker alltid att hålla vikten nere på våra maskiner. Om man jämför en större Avantic som väger ca 150-200kg så väger en stålmaskin upp till 2 ton i samma mått.
En stålmaskin kan bara stå på betonggolv medan en Avantic kan stå var du vill och även kan bäras upp eller ner för trappor.
En stålmaskin kräver en lastbil eller kranbil som kan lossa 2 ton. För att ta in en stålmaskin så behöver du stora portar, medan en Avantic kan flyttas med pall lyft och genom dörrar. Om maskinen är i vägen kan den flyttas. Våra maskiner har inte samma massa som dyra industri maskiner, men skär du i trä, plast eller aluminium räcker det mer än väl.
Snedskurna kuggstänger.
Maskinen kommer med raka kuggstänger som standard. Raka kuggstänger fungerar bra men har högre ljud och mer vibrationer. Vibrationerna märks endast då du kör maskinen med piltangenterna, vid utskärning så jobbar motorerna på ett annat sätt och ger en mjuk gång även med raka kuggstänger.
Snedskurna kuggstänger är dyrare men gör maskinen tyst och ger en väldigt mjuk gång samt mindre glapp.
Båda versionerna fungerar bra och resultatet av utskärningen blir nästan det samma, den stora skillnaden är ljudet från kuggstängerna.
Vad kan jag skära med en Raw Avantic
Mjuk trä, hård trä, spån, Mdf, plast, aluminium, Skylttillverkning, 3D utskärning samt gravering mm. Alla material har olika egenskaper och kräver rätt hastighet och skär. Men efter lite träning så är det enkelt.
Programvara
Att skära med en CNC maskin kräver 2-3 olika program så som ritprogram, CAM program (ställa in filerna du ritat) och Styrprogram (för att köra filen). För att styra denna maskin använder vi Mach3. CAM programmet vi rekommenderar finns i olika versioner och heter Vectric. programvaran har även ett integrerat ritprogram för enklare modeller och du klarar dig med dessa två program i början. Läs mer om CAM programmet nedan denna text. Växer du ur ritprogrammet i CAM delen så kan du använda mer avancerade ritprogram så som Auto CAD eller Fusion360 m.fl. Om du är osäker på hur du gör och vilken programvara som behövs så hjälper vi dig, fråga bara.
Mach3
Mach3 är det mest använda styrprogrammet i världen vilket betyder att det finns mer support och funktioner för detta program än någon annan. Mach3 ser omodernt ut men vi har uppdaterat det med egen UI så att det ser mer modernt ut. Uppdateringen är helt gratis och instruktioner finner du här: Uppdatera Mach3, se bild till höger.
UCCNC, Linux eller annan kontrollmjukvara
Avantic är kompatibelt med de flesta styrprogram men vi har bara inställningar för Mach3. Om du har hyfsad kunskap om styrprogram är det enkelt att ställa in maskinen på valfritt alternativ.
Att ställa in maskinen
Efter att din maskin levererats så ska den ställas in med styrprogramvara för att kunna köras. Du kan även välja att inkludera dator vid köp. Datorn är då helt färdig installerad men du behöver införskaffa skärm, mus samt tangentbord.
Vi har en guide för detta högst upp på sidan ”Ställ in din maskin här” Om du stöter på förhinder eller känner att du inte har tid så kan vi göra det åt er. Skicka datorn till oss medan du väntar på din maskin. Datorn ska vara version WINDOWS 7-10. Datorn kan vara begagnad och laptop eller stationär. Datorn behöver inte ha hög prestanda då den endast ska styra maskinen. Vi rekommenderar att du har en separatdator för att styra maskinen.
Byggd av arbetare för arbetare
Raw Avantic är en CE certifierad CNC maskin som tillverkas i Sverige och framtagen av oss som tidigare arbetade som möbelsnickare. Maskinen kom till som ett alternativ till de dyra, tunga Asien maskiner som oftast har en leveranstid på 3-4 månader med tveksam support.
Leverans
Du kan välja att få maskinen skickad eller hämta den själv. Maskinerna bygger vi i Eskilstuna och utlämning sker i Flen.
Om du väljer att hämta din maskin så kan du får den i ett stycke så att du slipper att bygga ihop det sista. Meddela oss om du vill ha maskinen helt färdigbyggd.

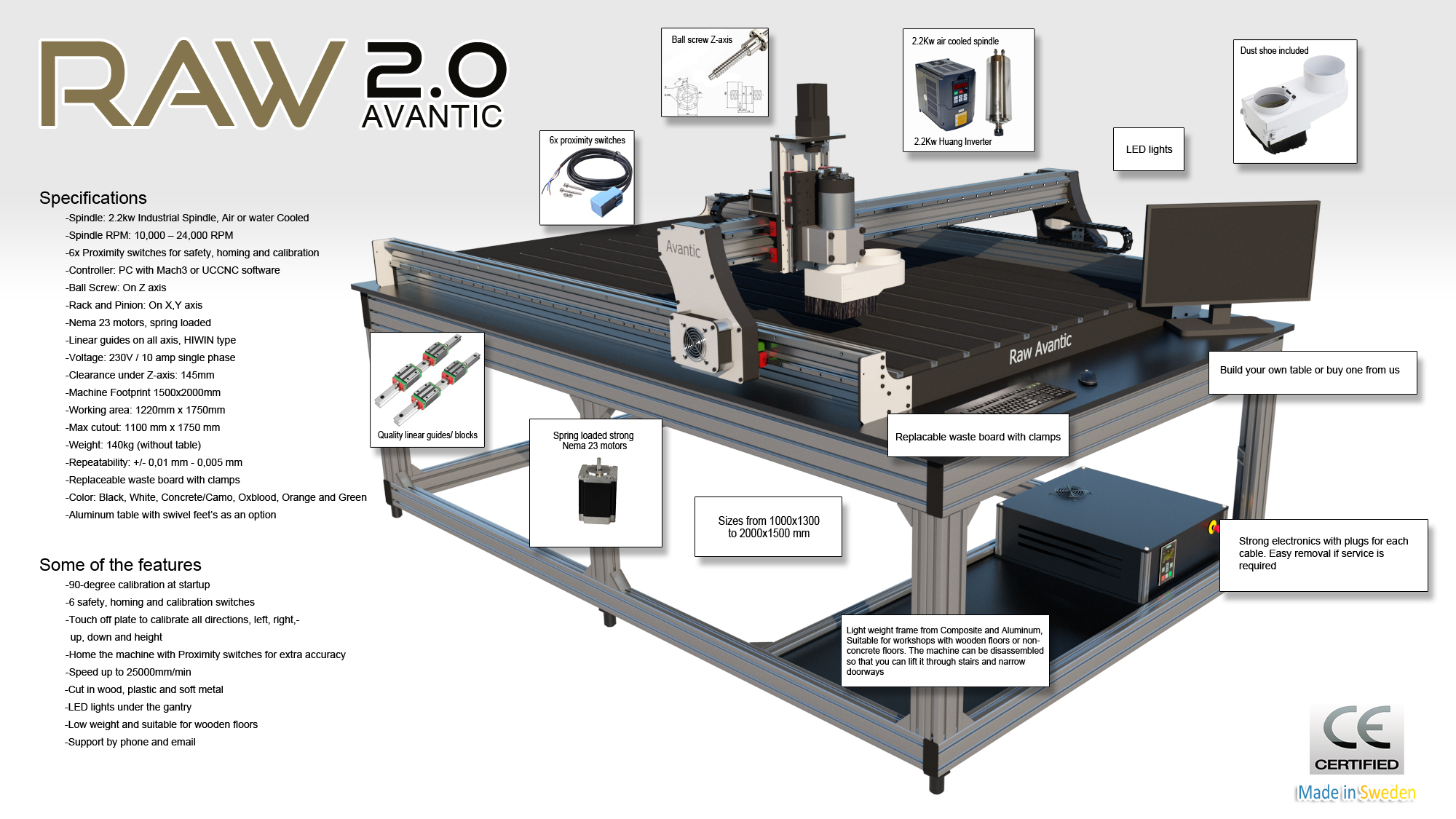

Specificationer

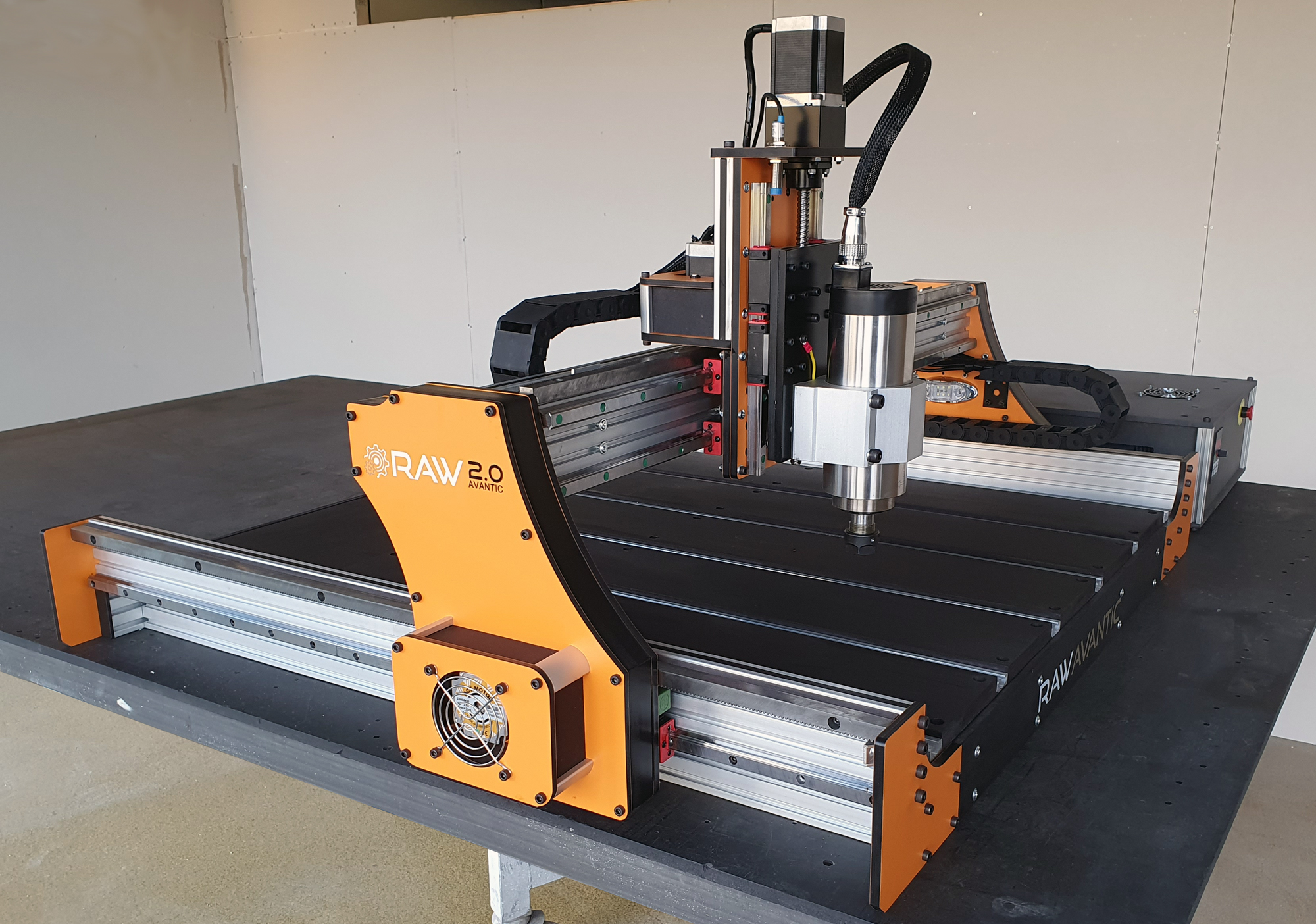

- Färg: Svart, Vit, Betong/Camo, Rosa, Oxblod, Orange och Grön.
- Material: Stålplåt, Komposit samt Aluminium förstärkt med stål
- Förbrukningsbord: Utbytbart med skenor
- Spindel: 2,2 kw industriell luftkyld spindel
- Spindel varvtal: upp till 24.000 varv per minut
- 6x Proximity brytare för säkerhet, nollning och kalibrering
- Styrning: PC med Mach3
- Kulskruv: På Z-axeln
- Kuggstångsdrift: På X, A och Y-axeln
- Nema 23 motorer, fjäderbelastade
- Linjärstyrning på alla axlar, HIWIN-typ
- Repeterbarhet: ~ +/- 0,1-0,05 mm
- Backlash: ~ +/- 0,1-0,05 mm
- Spänning: 230V / 10 amp enfas
- Utbytbar bord med klämmor

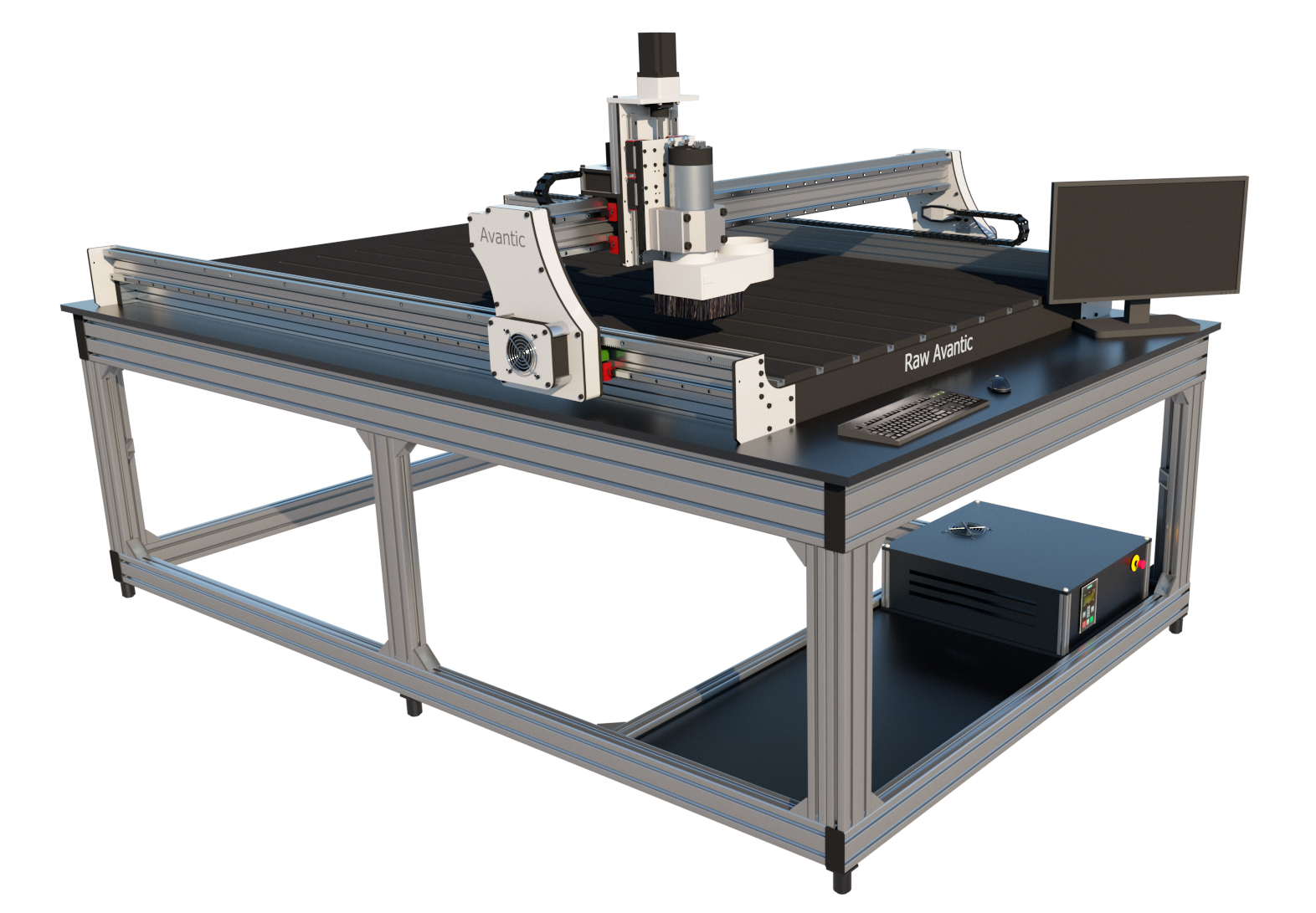

- Aluminiumbord med ställbara fötter som tillval
- CE märkt
Storlek på 1180x1000mm maskin
- Maskinfotavtryck (B)1180x (L)1000mm
- Arbetsarea: (B)890x (L)1000mm
- Max utskärning: (B)720 x (L)720mm
- Vikt: ca 100 kg
- Höjd under Z-axel: 145mm
- Emballagemått: 80×120 (helpall) x120H
Storlek på 1180x1500mm maskin
- Maskinfotavtryck (B)1180x (L)1500mm
- Arbetsarea: (B)890x (L)1500mm
- Max utskärning: (B)720 x (L)1210 mm
- Vikt: ca 120 kg
- Höjd under Z-axel: 145mm
- Emballagemått: 80×120 (helpall) x165H
Storlek på 1500x2000mm maskin
- Maskinfotavtryck ca (B)1500 x 2000mm
- Arbetsarea: (B)1220mm x (L)2000mm (skivan kan sticka ut, exempelvis hel MDF skiva)
- Max utskärning: (B)1100mm x (L)1750mm
- Vikt: ca 150 kg
- Höjd under Z-axel: 145mm
- Emballagemått: 150×210 x160H
Funktioner
- 90-graders kalibrering vid start
- 6 säkerhets-, hem- och kalibreringsbrytare
- Kalibreringsfunktioner för att kalibrera alla riktningar, vänster, höger, upp, ner och höjd
- “Homing” av maskin med Proximity brytare för extra noggrannhet
- Hastigheter upp till 20000mm / min
- Skär i trä, plast och mjuk metall
- LED-lampor under X-axeln
- Låg vikt och lämplig för plast och trägolv
- Support per telefon och e-post
Detta ingår
- Raw Avantic CE certifierad CNC-maskin
- Mach3 styrprogrammvara (Tillval)
- UC100 modul
- Elektroniklåda som går att plugga ur för enkel service
- Kalibreringsplatta för att kalibrera X,Y samt Z axel, dvs alla axlar.
- 80mm Luftkyld spindel med inverter kopplad med övrig elektronik
- 80mm Dammuppsamlare
- Nycklar för spindel 22 samt 30mm
- ER20 hylsor 1-13mm
- 4x Klamrar för att hålla ner arbetsstycket
- 3x skär
- Support via telefon eller mail
Tillval (välj tillval högst upp på sidan för att se pris)
Mach3
Mach3 är ett styrprogram för att styra maskinen. Det finns olika styrprogram så som UCCNC, Mach4, Linux med flera. Vi har valt att använda Mach3 då det är det best använda styrprogrammet i världen vilket betyder att det finns oändligt med funktioner som kan laddas hem oftast gratis. Maskinen är kompatibel med nästan alla styrprogram som inte är Arduino baserade, Så du kan byta styrprogram när du vill. Observera att vi endast har inställningar för Mach3 men är du något kunnig så är det enkelt att ställa in maskinen i vilket styrprogram du vill. Om du inkluderar Mach3 så får du även med vårt uppdaterade användargränssnitt som du kan läsa om lite högre upp.
Förinställd dator
Du kan välja att inkludera en dator som är förinställd så att du kommer igång direkt. datorn är ny och en så kallan Mini PC. Specifikationerna på datorn är: Fläktlös CPU Intel N3350 MINI PC ,Windows 10 Pro 6GB RAM 64GB ROM,WiFi HD VGA Dual-Screen Display,USB 3.0 Stöd M.2 2280 SSD. Observera att du behöver införskaffa skärm, mus samt tangentbord. Datorn kommer installerad med allt du behöver för att komma igång direkt. Styrprogrammet är endast i Demo version men du kan även välja till Mach3 styrprogram så installerar vi det åt er.
Snedskurna kuggstänger samt kugghjul
Maskinen kommer med raka kuggstänger som standard. Raka kuggstänger fungerar bra men har högre ljud och mer vibrationer. Vibrationerna märks endast då du kör maskinen med piltangenterna, vid utskärning så jobbar motorerna på ett annat sätt och ger en mjuk gång även med raka kuggstänger. Snedskurna kuggstänger är dyrare men gör maskinen tyst och ger en väldigt mjuk gång samt mindre glapp. Båda versionerna fungerar bra och resultatet av utskärningen blir nästan det samma, den stora skillnaden är ljudet från kuggstängerna.
Förbrukningsbord (Waste board)
Välj mellan vanlig MDF eller en genomfärgat fukt trög variant. Välj fukttrög skiva om maskinen står i en miljö med större temperaturväxlingar så som i ett kallt garage som exempel.
Observera att instruktionerna nedan är för en äldre version av Avantic. Maskinerna idag ser och är något annorlunda men instruktionerna är det samma.
