Product Description

Leveranstid 4-7 veckor beroende på antal beställningar.

Tillval:
Längst ner på sidan förklarar vi tillval.

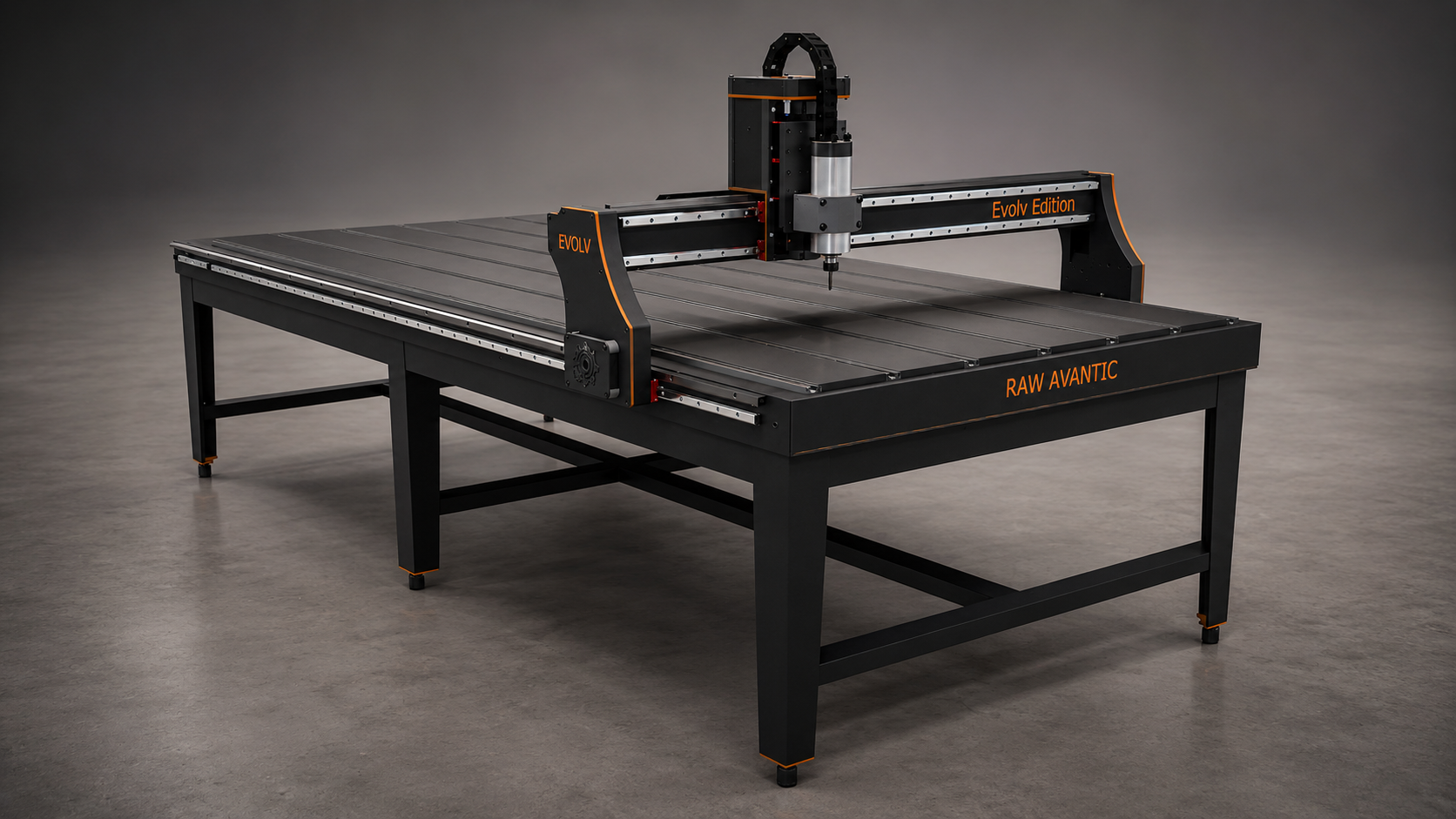

Raw Avantic Evolv

Raw Evolv är nästa generation av Avantic-plattformen – nu byggd kring en kraftigare stålkonstruktion och en mer modulär maskinbas.
Maskinen finns i två längder: 2000 mm och 3000 mm. Bredden är hela 1400mm vilket ger en bred skäryta på 1260mm. Varje maskin byggs med 1000 mm långa stålmoduler, vilket ger en stabil konstruktion och gör plattformen mer flexibel över tid. Om behovet förändras finns möjligheten att förlänga maskinen med fler moduler i stället för att byta till en helt ny maskin.

Evolv bygger vidare på samma grundidé som Raw Avantic Extended: en robust, prisvärd och flexibel CNC-maskin för seriös användning. Skillnaden är att Avantic nu går över till en ny generation med självbärande stålbas, bättre transportmöjligheter och en konstruktion som är mer anpassad för framtida uppgraderingar.

Maskinen levereras färdigbyggd i större sektioner. Det innebär att de kritiska delarna är monterade, justerade och förberedda av oss, medan slutmonteringen sker på plats hos kunden. Monteringen är betydligt enklare än ett traditionellt kit och handlar i huvudsak om att sammanfoga sektionerna, ansluta förberedda delar och göra en slutkontroll. Normalt tar detta bara några timmar beroende på maskinstorlek och förutsättningar på plats.
Raw Avantic Evolv är den nya riktningen för hur Avantic-maskiner kommer att byggas framöver: starkare, mer modulära och bättre anpassade för kunder som vill ha en CNC-maskin att växa med över tid.

Texterna nedan gäller vår Extended-modell.
Evolv är en vidareutveckling av Avantic Extended, men byggd i en ny modulär stålkonstruktion. Mer bilder och information om Evolv kommer inom kort.

2.2kw spindel (Tillval)

Luftkyld 2.2 kw spindel med integrerad VFD som är kopplad till övrig elektronik. Med denna spindel kan du använda skär från 1-13mm (ER 20).

Vi rekommenderar luftkyld då den är enkel att arbeta med och minst lika bra då du skär i trä och aluminium.

Vid köp av spindel så inkluderar vi en Skydds och dammhuv samt spindelfäste utan extra kostnad Dammhuven har en 100mm anslutning men kan dimmas ner till tex 50mm. En dammhuv tar upp damm och skyddar användare från eventuella splitter.

Kalibrering

Raw Avantic Evolv har säkerhet, homing och kalibrerings switchar för säkerhet och precision. Switcharna är så kallade Proximity switchar som inte har några mekaniska delar. Proximity switchar  är extremt noggranna så att maskinen kan återgå till sin “hem” position men bästa tänkbara precision.

Säkerhets switcharna ser till att maskinen inte kan gå för långt utan stannar systemet samt spindel så fort maskinen går för långt ut åt något håll.

Precision och material

Precision i CNC-fräsning beror både på maskinen och hur den används. Resultatet påverkas av ritningar, CAM-inställningar, verktyg, varvtal, matningshastighet, fastspänning och material.

Raw Evolv är byggd för hög noggrannhet i trä, plast, skivmaterial och liknande material.

Repeterbarhet: typiskt ca ±0,05–0,10 mm vid korrekt inställd och kalibrerad maskin.
Aluminium kan bearbetas, men kräver rätt verktyg, rätt skärdata och erfarenhet, oavsett vilken CNC-maskin som används.

Vad kan jag skära med en Raw Evolv

Mjuk trä, hård trä, spån, Mdf, plast, aluminium, Skylttillverkning, 3D utskärning samt gravering mm. Alla material har olika egenskaper och kräver rätt hastighet och skär. Men efter lite träning så är det enkelt..

Styrskenor

Evolv levereras med kraftiga 20mm styrskenor samt block av Hiwin typ. Styrskenor har en extrem precision som ser till att axlarna inte “Glappar” Styrskenor är att föredra utöver andra lösningar.

Styrskenor möjliggör extrema hastigheter och precision. Dyra industrimaskiner kör uteslutet med styrskenor och det finns en bra anledning till det.

Varje block kan smörjas individuellt med maskinfett eller spraysmörj som sprutas direkt på skenorna.

Förbrukningsbord (Waste board)

För att hålla nere både pris och frakt levereras maskinen utan förbrukningsbord som standard. Istället får du tillgång till färdiga filer så att du själv kan skära ut bordet i valfritt material, till exempel MDF.
En vanlig uppbyggnad är 12 mm bottenskiva och 16–19 mm förbrukningsskiva.

För den som vill ta steget vidare erbjuder vi även vacuumbord som tillval. Vi har dessutom tagit fram en video som visar hur du bygger ett eget förbrukningsbord i praktiken: Build your own Wasteboard

Closed loop, Hybrid servo motorer

Välj standard NEMA 24 eller Nema 23 Closed loop hybridservomotorer, Hybridservomotorer har förmågan att självkorrigera för att förhindra att maskinen förlorar position. Denna maskin har en utväxling på 2:1 på varje motor.

Behöver man dyrare Hybridservomotorer?
Nej. Dagens elektronik är så pass bra att den sällan tappar position. Att välja standard NEMA 24 räcker gott och väl. Alternativet finns för er som föredrar closed loop.

Vi har valt Nema 23-24 elektronik samt 2.2kw spindel för att stanna vid 1-fas och 220 volt.

Är det svårt att jobba med en CNC maskin?

Raw Avantic Evolv är en av de mest lättanvända maskinerna i sin klass. Vi har lagt stor vikt vid att göra hela upplevelsen så enkel och smidig som möjligt, vilket innebär att du inte behöver ha någon tidigare erfarenhet för att komma igång.

Det mest utmanande momentet är oftast att rita upp sina delar, men själva körningen av maskinen är betydligt enklare än många tror. När du har gjort ditt första snitt faller det mesta på plats, och du förstår snabbt hur arbetsflödet fungerar.

När du köper ett kit får du dessutom tillgång till en dedikerad hemsida med instruktioner, nybörjarvideor och praktiska tips som hjälper dig hela vägen – från första uppstart till att du känner dig trygg med att använda och bemästra maskinen.

Fördel med våra maskiner.

Vi försöker alltid att hålla vikten nere på våra maskiner. Om man jämför en större Avantic som väger ca 150-300kg så väger en stålmaskin upp till 2 ton i samma mått.

En stålmaskin kan bara stå på betonggolv medan en Avantic kan stå var du vill och även kan bäras upp eller ner för trappor.

En stålmaskin kräver en lastbil eller kranbil som kan lossa 2 ton. För att ta in en stålmaskin så behöver du stora portar, medan en Avantic kan flyttas med pall lyft och genom dörrar. Om maskinen är i vägen kan den flyttas. Våra maskiner har inte samma massa som dyra industri maskiner, men skär du i trä, plast eller aluminium räcker det mer än väl.

Snedskurna kuggstänger.

Denna maskin levereras med snedskurna kuggstänger som standard. Jämfört med raka kuggstänger ger de en tystare gång, mindre vibrationer och en mjukare rörelse genom hela maskinens arbetsområde.
Fördelarna märks framför allt vid snabba förflyttningar och joggning, där maskinen upplevs mer följsam och mekaniskt lugnare. Den snedskurna utformningen ger också en jämnare kraftöverföring mellan kugghjul och kuggstång, vilket bidrar till mindre spel och en mer förfinad gång.

Raka kuggstänger fungerar fortfarande bra och kan ge liknande slutresultat i själva bearbetningen, men snedskurna kuggstänger lyfter maskinens känsla till en högre nivå.

Tillval för maskinerna

Till denna maskin kommer det att finnas flera tillval för dig som vill bygga vidare och anpassa maskinen efter dina behov. Exempel på tillval som är planerade är ATC-spindel (verktygsväxlare)
Denna lösning är fortfarande under utveckling, men tanken är att hela systemet ska vara förberett för framtida uppgraderingar. Det innebär att tillvalen ska kunna monteras i efterhand utan att du behöver byta ut hela maskinen eller göra större ombyggnationer.

Det gör att du kan börja med en stark grundmaskin och sedan uppgradera i takt med att dina behov växer, din produktion förändras eller du vill ta nästa steg i din maskinlösning.

Programvara

Att skära med en CNC maskin kräver 2-3 olika program så som ritprogram, CAM program (ställa in filerna du ritat) och Styrprogram (för att köra filen). För att styra denna maskin använder vi Mach3. CAM programmet vi rekommenderar finns i olika versioner och heter Vectric. programvaran har även ett integrerat ritprogram för enklare modeller och du klarar dig med dessa två program i början. Läs mer om CAM programmet nedan denna text. Växer du ur ritprogrammet i CAM delen så kan du använda mer avancerade ritprogram så som Auto CAD eller Fusion360 m.fl. Om du är osäker på hur du gör och vilken programvara som behövs så hjälper vi dig, fråga bara.

Mach3
Mach3 är det mest använda styrprogrammet i världen vilket betyder att det finns mer support och funktioner för detta program än någon annan. Mach3 ser omodernt ut men vi har uppdaterat det med egen UI så att det ser mer modernt ut. Uppdateringen är helt gratis för våra kunder och instruktioner finner du här: Uppdatera Mach3, se bild till höger.

Att ställa in maskinen
Efter att din maskin levererats så ska den ställas in med styrprogramvara för att kunna köras. Vi har en guide för detta högst upp på sidan ”Ställ in din maskin här” Om du stöter på förhinder eller känner att du inte har tid så kan vi göra det åt er. Skicka datorn till oss medan du väntar på din maskin. Datorn ska vara version WINDOWS 7-10. Datorn kan vara begagnad och laptop eller stationär. Datorn behöver inte ha hög prestanda då den endast ska styra maskinen. Vi rekommenderar att du har en separatdator för att styra maskinen.

Maskinen är kompatibel med nästan alla styrprogram så som UCCNC, Linux eller annat, men vi levererar endast inställningar för Mach3

Inbyggda motorer

Alla motorer på en Avantic Evolv är inbyggda och skyddade från stötar och damm. Motorkåporna är enkla att ta bort för service eller reparation.

Motorerna kan enkelt plockas bort och skickas till oss för service om det skulle behövas. Denna maskin har en utväxling på 2:1 på varje motor för mjukare och framförallt starkare gång.

Ombyggd Z-axel

Z-axeln på en Evolv maskin är byggd av stål och har skyddad elektronik. Axeln är löstagbar för enklare service.

Axeln lossar du med ett par skruvar. Kablarna pluggar du enkelt ur.

Lägesbrytarna sitter utanför axeln så att du enkelt kan serva dom vid behov.

Maskinerna bygger vi med andra maskiner

Vi bygger våra maskiner med toppmoderna fiberlaser, CNC maskiner samt lasersvetsar. Delarna skär vi ut med fiberlaser som sedan pulverlackas i våra egna ugnar.

Vissa delar är lasersvetsade i jiggar för att säkerställa en kalibrerad och stark konstruktion

Byggd av arbetare för arbetare

Raw Avantic Evolv är en CE certifierad CNC maskin som tillverkas i Sverige och framtagen av oss som tidigare arbetade som möbelsnickare. Maskinen kom till som ett alternativ till de dyra, tunga Asien maskiner som oftast har en leveranstid på 3-4 månader med tveksam support.

Några av våra kunder

Specificationer

• Färg: Svart
• Material: Stålplåt och lasersvetsade stålrör
• Konstruktion: Styv stålkonstruktion som möjliggör fristående underrede
• LED-belysning under X-axeln
• Luftkyld spindel kopplad till maskinens elektronik för automatisk start och stopp
• Spindelhylsor: 1–13 mm
• Spindelfäste: 80 mm
• Dammuppsamlare för spindel
• 5x proximity-brytare för säkerhet, nollning och kalibrering
• Styrning: PC med Mach3
• Z-axel: Kulskruv
• X-, A- och Y-axel: Kuggstångsdrift med utväxling och snedskurna kuggstänger för jämnare gång och högre precision
• Motoralternativ: NEMA 24 stegmotorer 4,2A eller NEMA 23 closed loop-motorer
• Linjärstyrning: 20 mm linjärskenor på alla axlar, HIWIN-typ
• Repeterbarhet: typiskt ca ±0,05–0,10 mm när maskinen är rätt monterad och inställd
• Backlash: typiskt ca ±0,05–0,10 mm vid korrekt monterad och justerad maskin
• Maskinvikt: Relativt låg vikt för sin storlek, lämplig för mindre verkstäder och lokaler där en mycket tung industrimaskin inte passar
• Elanslutning: 220–240 VAC, 1-fas, L/N/PE, max 10A
• Support: Telefon och e-post
• CE-märkt

Storlek på 1600x3000mm maskin

• Maskinfotavtryck ca (B)1600 x 3000mm
• Arbetsarea: (B)1380mm x (L)2800mm
• Max utskärning: (B)1260mm x (L)2700mm
• Vikt: 275kg
• Höjd under Z-axel: 150mm

Storlek på 1600x2000mm maskin

• Maskinfotavtryck ca (B)1600 x 2000mm
• Arbetsarea: (B)1380mm x (L)1800mm
• Max utskärning: (B)1260mm x (L)1700mm
• Vikt: 225kg
• Höjd under Z-axel: 150mm

Funktioner

• 90-graders kalibrering vid start
• 5 proximity-brytare för säkerhet, homing och kalibrering
• Kalibreringsfunktioner för X-, Y- och Z-riktning
• Homing med proximity-brytare för noggrann och repeterbar maskinreferens
• Rörelsehastighet upp till 25 000 mm/min
• Kan bearbeta trä, plast och mjukare metaller
• LED-belysning under X-axeln
• Relativt låg vikt för sin storlek, lämplig för mindre verkstäder och lokaler där en tung industrimaskin inte passar
• Support via telefon och e-post

Detta ingår

• Raw Avantic CE-certifierad CNC-maskin
• Elektroniklåda med löstagbara kontakter för enklare service och underhåll
• UC100 USB-modul för styrning via USB, kompatibel med UCCNC-styrprogramvara
• Kalibreringsplatta för kalibrering av X-, Y- och Z-axel
• Instruktionsmanual för CNC-maskinen
• Instruktionsvideor och tillgång till dedikerad maskinsida
• Support via telefon och e-post
• Vid val av spindelpaket ingår även:
• 2,2 kW luftkyld spindel med inverter, kopplad till maskinens övriga elektronik
• Dammuppsamlare för 100 mm slang
• Spindelnycklar 22 mm och 30 mm
• Tillval:
• Mach3 styrprogramvara
• Vakuumbord
• Inställd dator
• Motortyp

Tillval (välj tillval högst upp på sidan för att se pris)

Mach3
Mach3 är ett styrprogram för att styra maskinen. Det finns olika styrprogram så som UCCNC, Mach4, Linux med flera. Vi har valt att använda Mach3 då det är det best använda styrprogrammet i världen vilket betyder att det finns oändligt med funktioner som kan laddas hem oftast gratis. Maskinen är kompatibel med nästan alla styrprogram som inte är Arduino baserade, Så du kan byta styrprogram när du vill. Observera att vi endast har inställningar för Mach3 men är du något kunnig så är det enkelt att ställa in maskinen i vilket styrprogram du vill. Om du inkluderar Mach3 så får du även med vårt uppdaterade användargränssnitt som du kan läsa om lite högre upp.

Closed loop, Hybrid servo motorer
Välj standard NEMA 24 eller NEMA 23 Closed loop, hybridservomotorer, Hybridservomotorer har förmågan att självkorrigera för att förhindra att maskinen förlorar position.

Behöver man dyrare Hybridservomotorer?
Nej. Dagens elektronik är så pass bra att den sällan tappar position. Att välja standard NEMA 24 räcker gott och väl. Alternativet finns för er som föredrar closed loop.

RawVac XL vakuumbord som tillval
RawVac XL finns som tillval för utvalda maskiner. Ett vakuumbord kan vara mycket användbart för vissa typer av arbeten, särskilt vid bearbetning av tunna, plana och täta material där klämmor kan vara i vägen.

Samtidigt är vakuumarbete ett annat sätt att hålla fast material jämfört med vanlig fastspänning. För många användare och många vanliga CNC-jobb är vanliga klämmor, skruvar eller mekanisk fastspänning fortfarande den enklaste och mest pålitliga lösningen. I en standard Evolv version så ingår ett svart förbrukningsbord med skenor och klämmor benligt bild.

RawVac XL rekommenderas främst om du regelbundet arbetar med skivmaterial där snabb iläggning, fri åtkomst till arbetsstycket och jämnt håll över en större yta är viktigt.

Detta tillval använder en 16 mm melaminyta tillsammans med en 5,5 kW vakuumpump. På grund av pumpens storlek behöver maskinen anslutas till en lämplig elmatning. Vi rekommenderar en stark 16A C-säkring, och i vissa installationer kan en 16A D-säkring behövas på grund av startströmmen.

Om din verkstad har svagare elmatning, kontakta oss innan beställning. Då kan vi rekommendera en mindre pump eller en annan vakuumlösning. Du kan läsa mer om vakuumbordssystemet på produktsidan för RawVac XL.

Observera att vid val av vakuumbord så kan leveranstiden bli något längre då pumpen ska beställas direkt från fabrik.

Färdiginställd styrdator som tillval

Som tillval kan maskinen levereras med en färdiginställd styrdator. Datorn är normalt en begagnad dator som vi har gått igenom, rensat och byggt om för att användas som styrdator till CNC-maskinen.

Vi rekommenderar att man använder en separat dator endast för att styra maskinen. En CNC-dator står ofta i en dammig verkstadsmiljö och bör därför inte användas som vanlig arbetsdator.

Datorn bör endast innehålla styrprogrammet och de filer som ska bearbetas. Genom att hålla datorn ren från onödig programvara minskar risken för störningar, och eventuell support blir enklare eftersom vi lättare kan utesluta problem från andra program, uppdateringar eller bakgrundsprocesser.

I många fall använder vi äldre och välbeprövade operativsystem, till exempel Windows 7, eftersom det är mycket stabilt för styrprogram som Mach3. Därför rekommenderar vi normalt inte att styrdatorn är uppkopplad mot internet.

Syftet med den färdiginställda datorn är att ge en så stabil och enkel maskinstyrning som möjligt.

Observera att instruktioner och videon nedan är för en äldre version av Avantic (2022 version). Maskinerna idag ser och är något annorlunda men instruktionerna är det samma. Vi jobbar på nya videor för Extended modellen.
