Product Description

Just nu har vi en kampanj på denna maskin! Ange ”kampanj2025” för att få 5% avdrag på hela ditt köp.

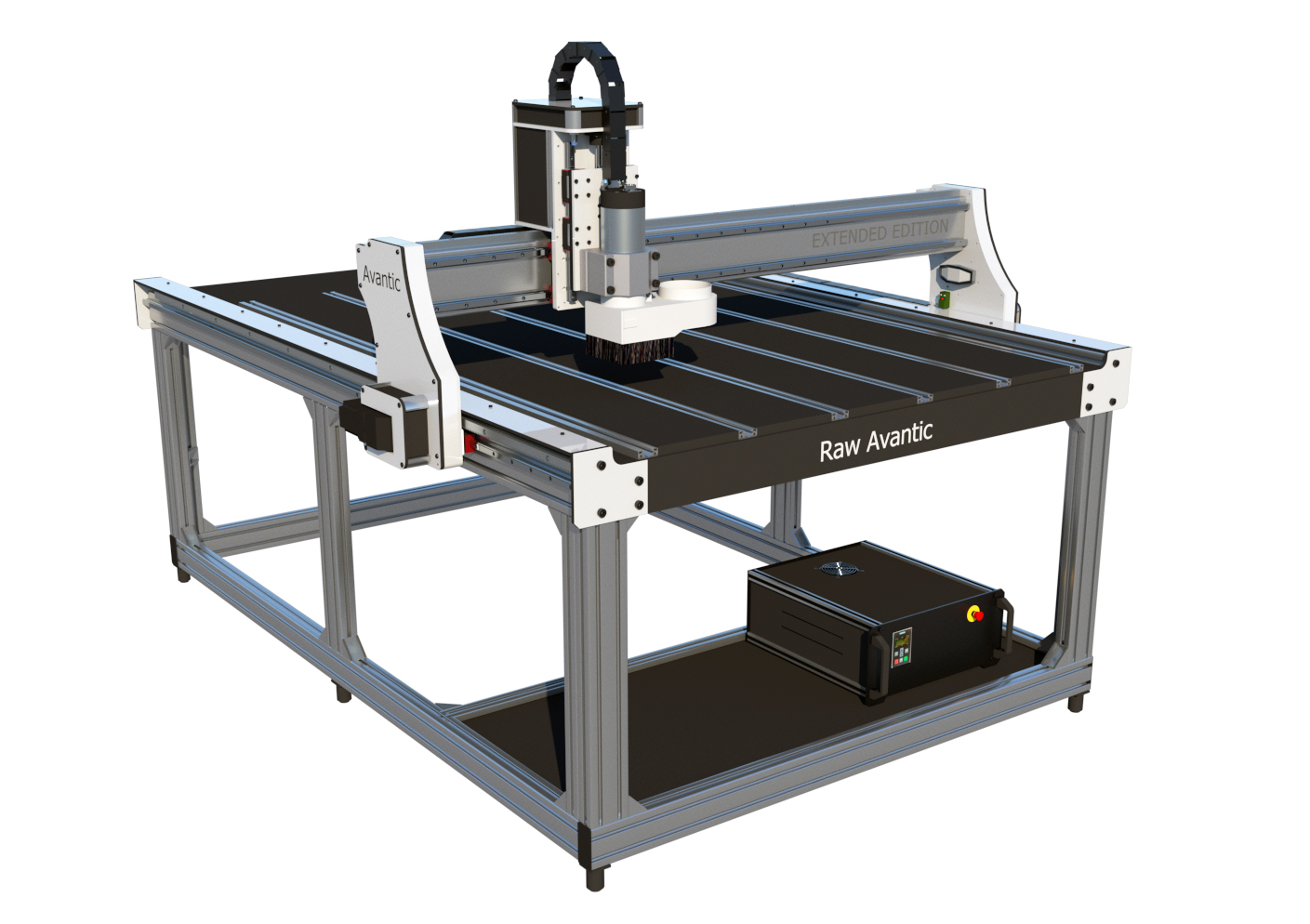

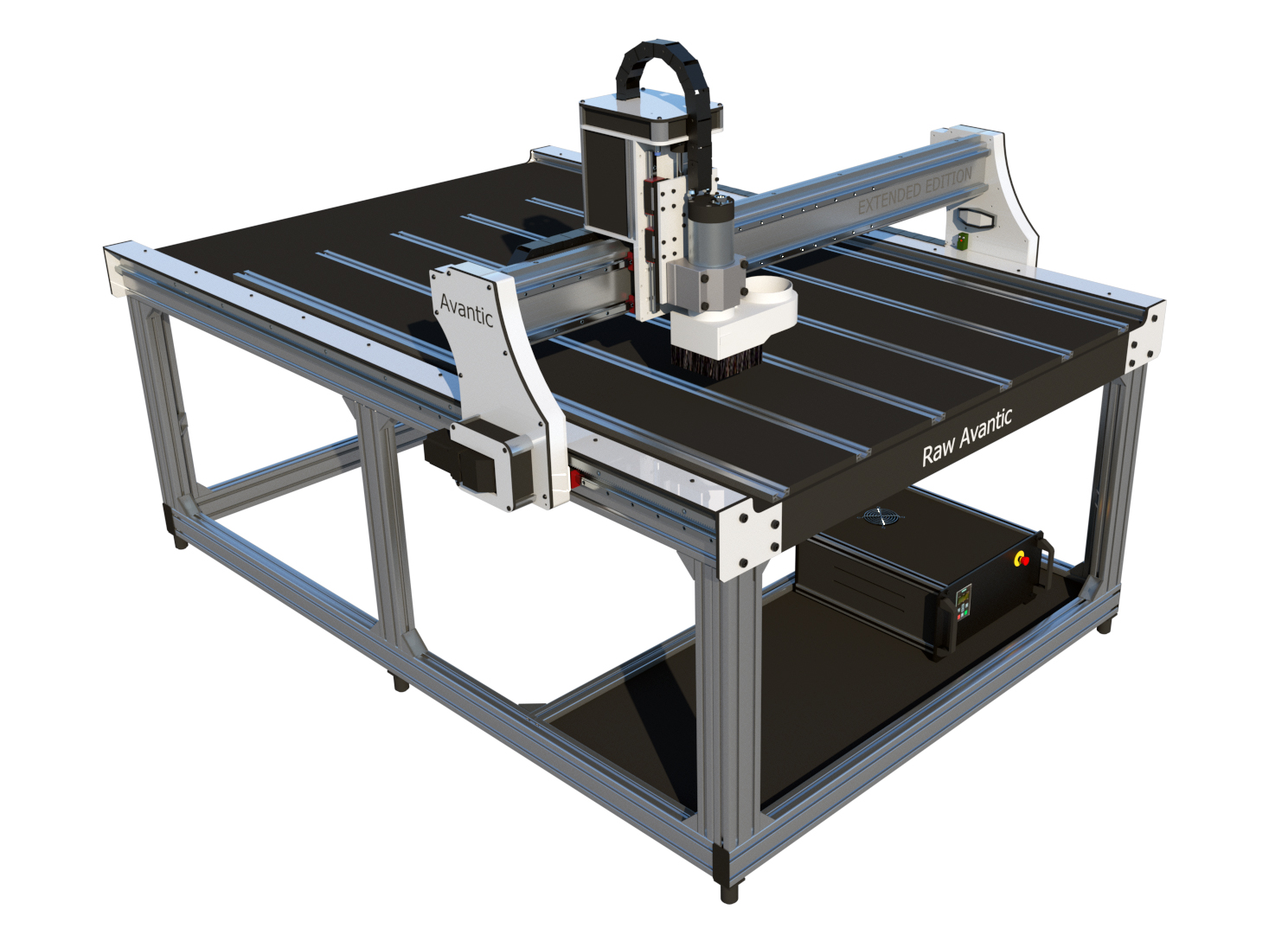

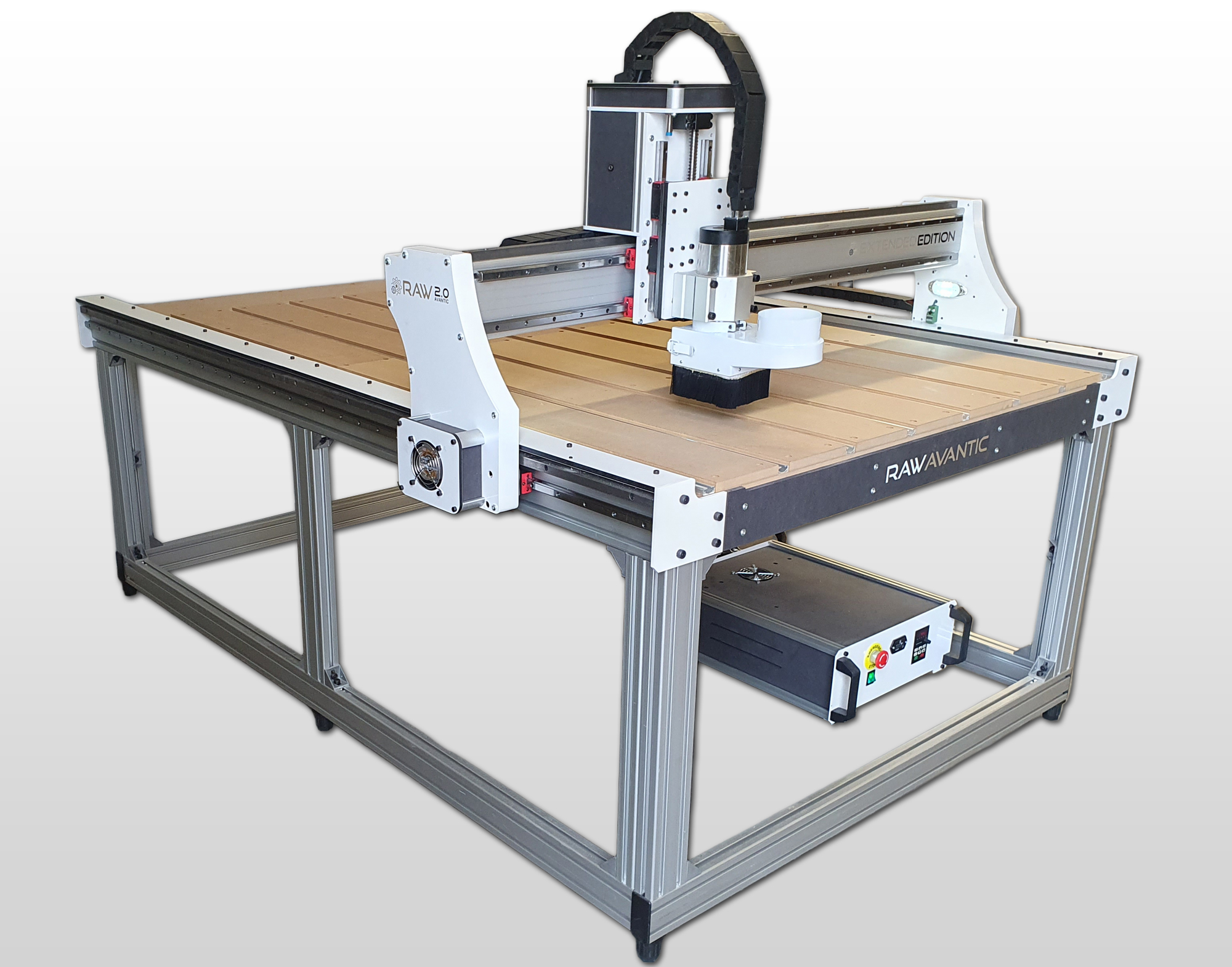

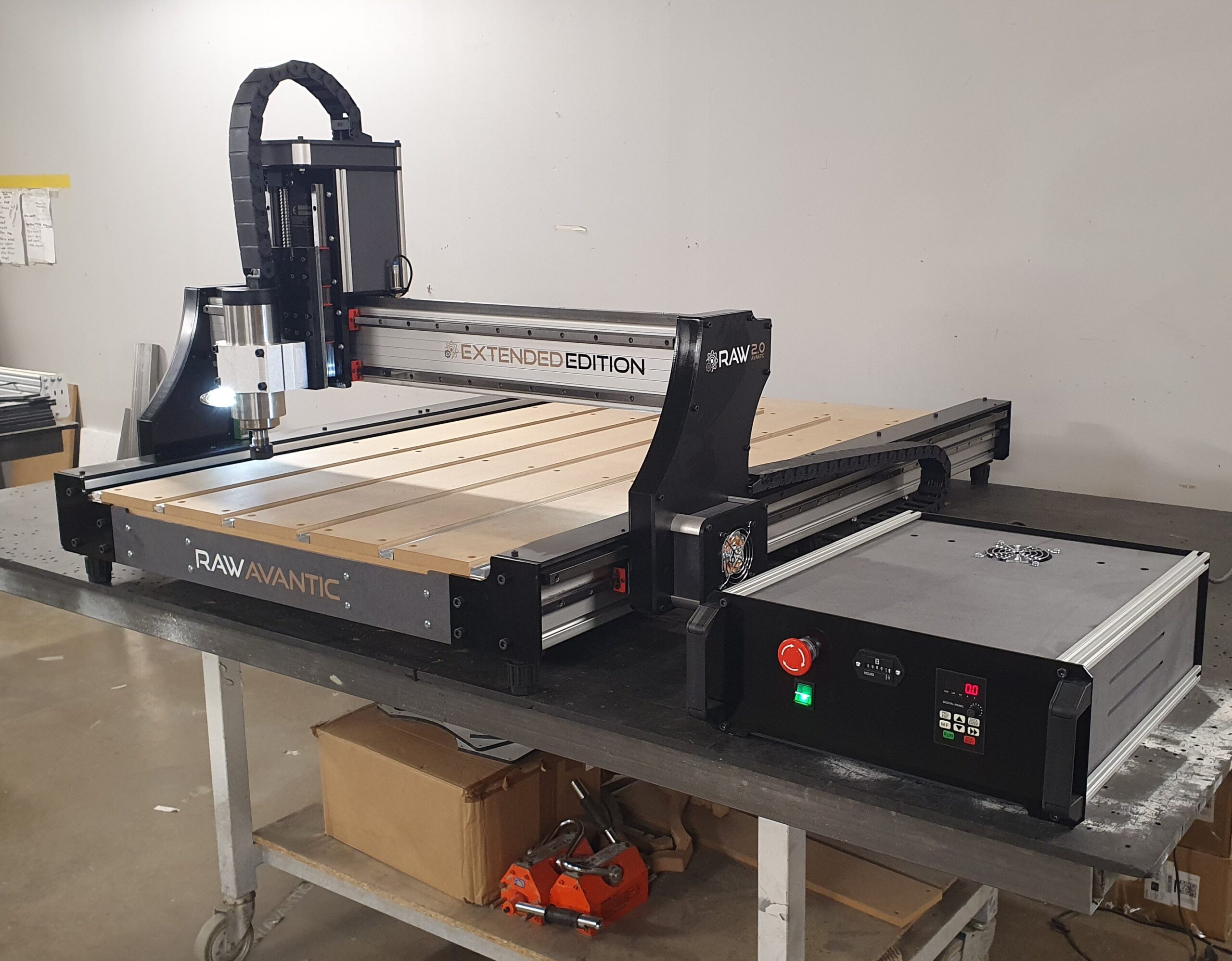

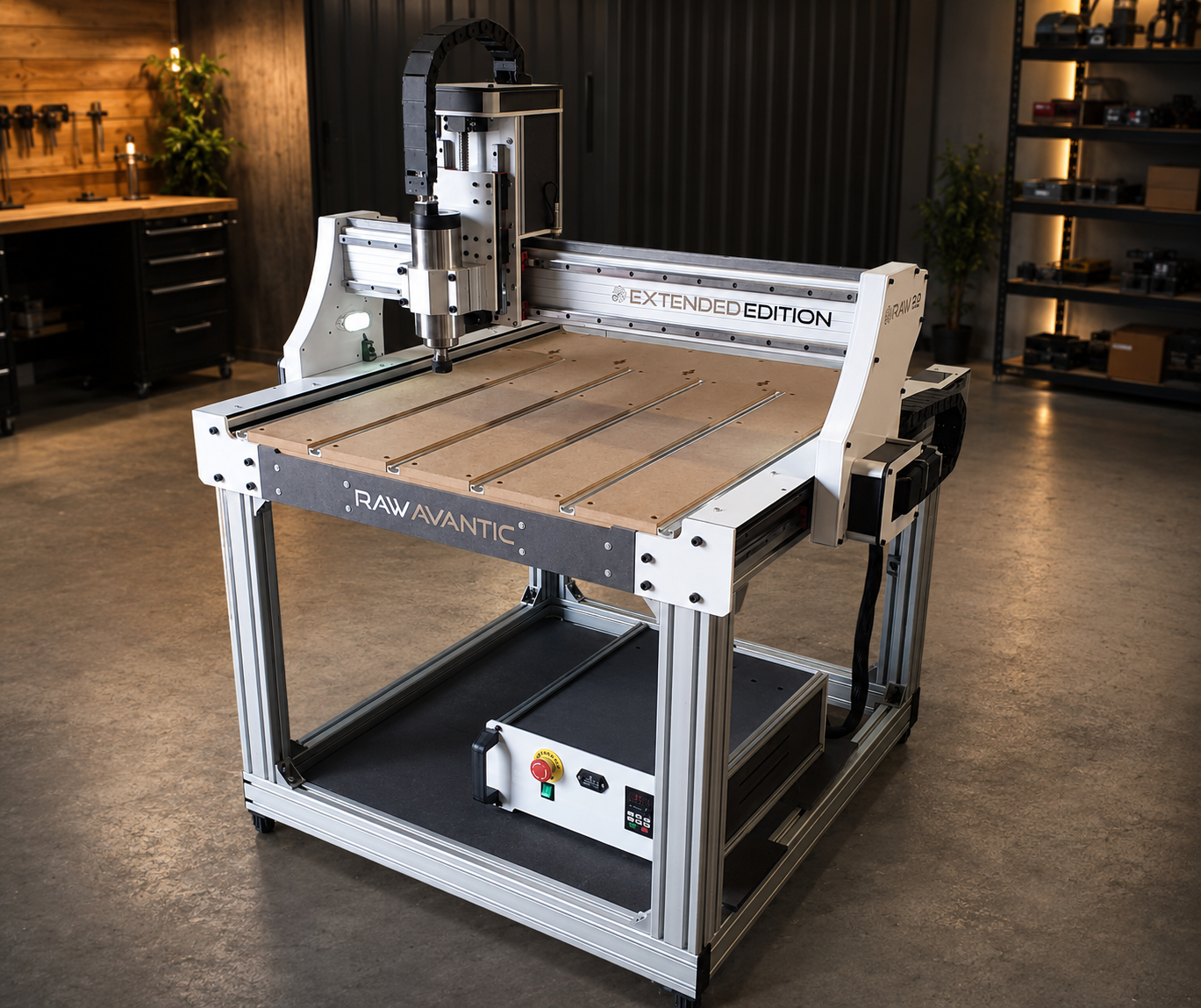

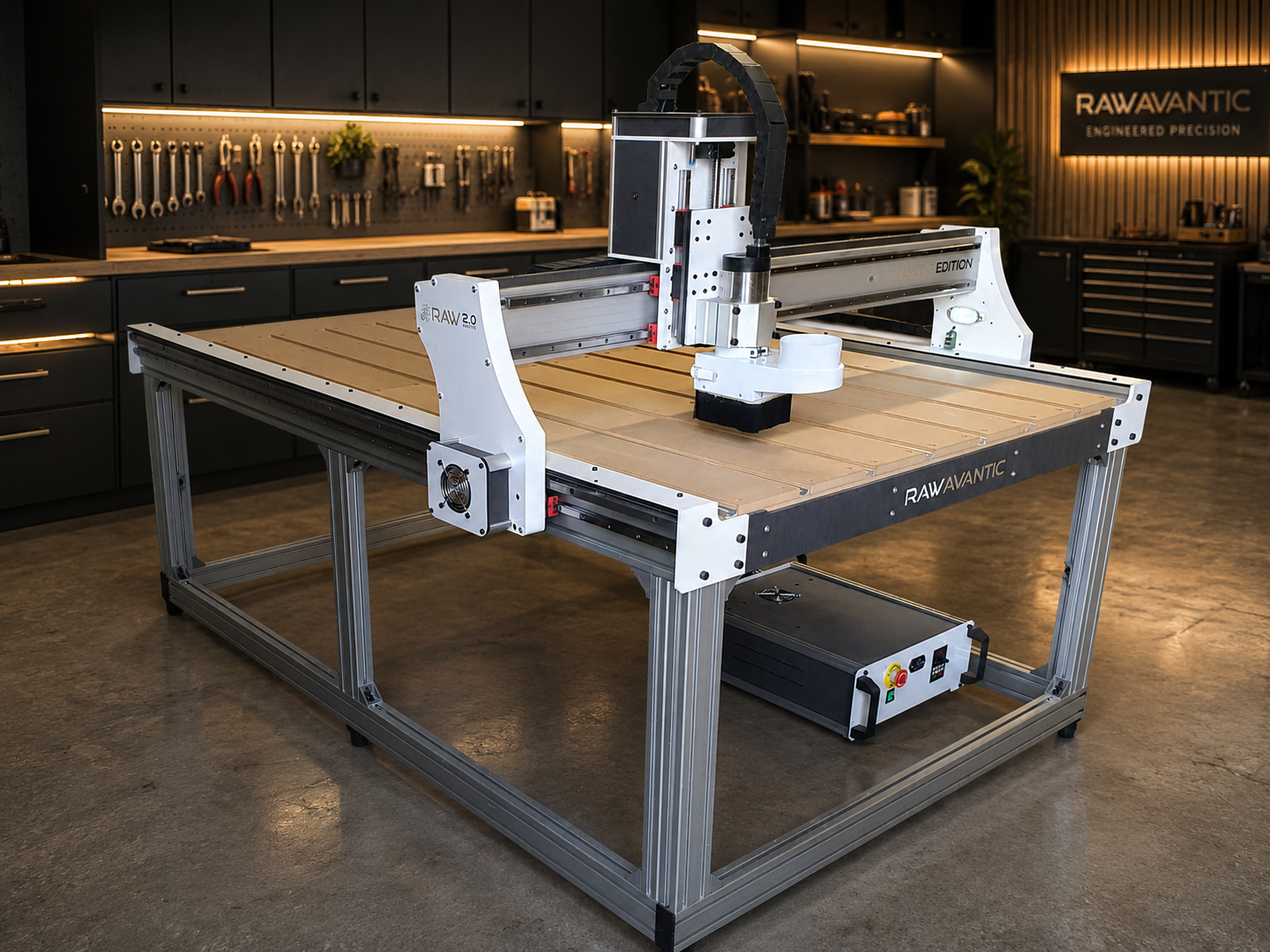

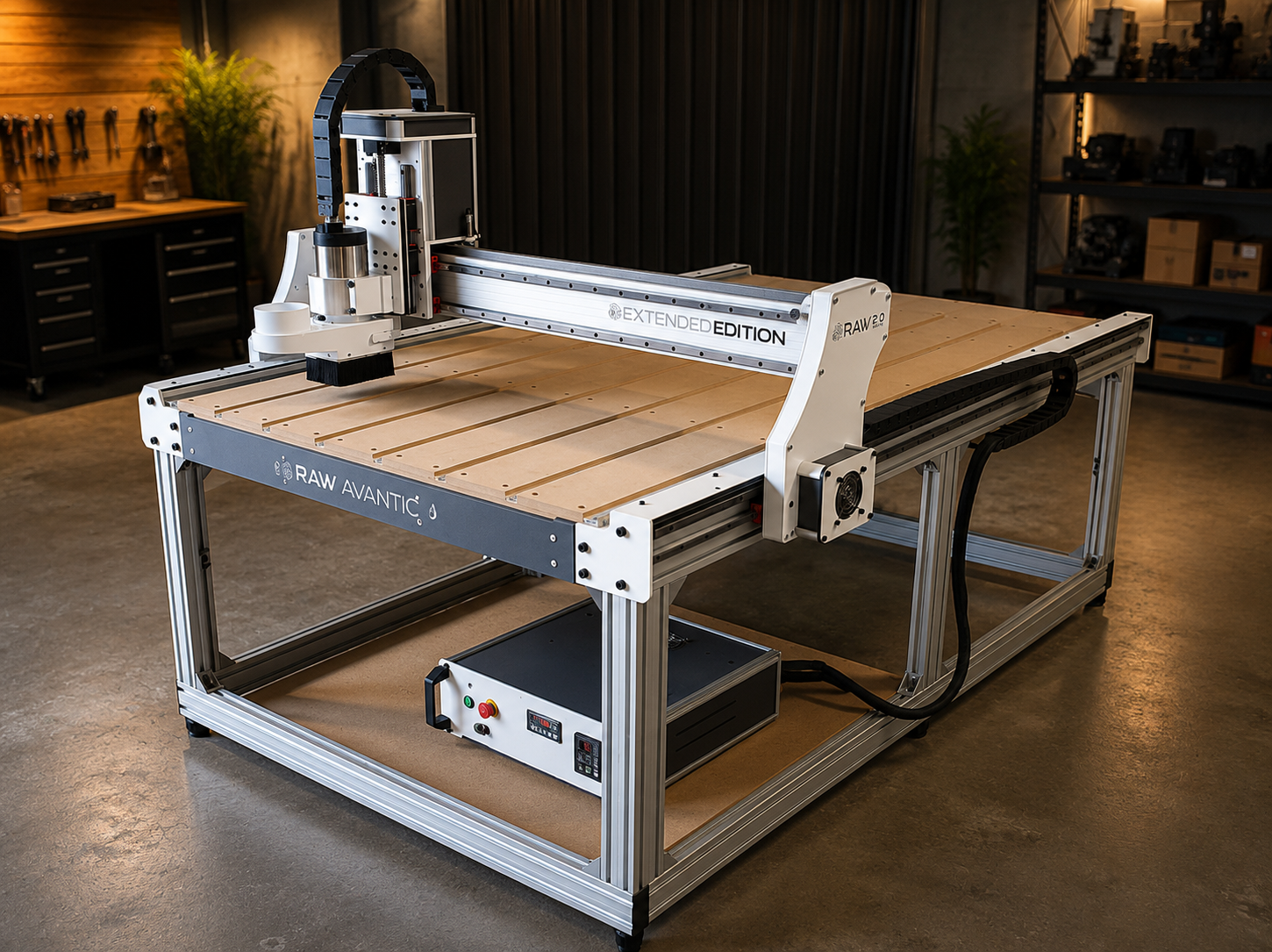

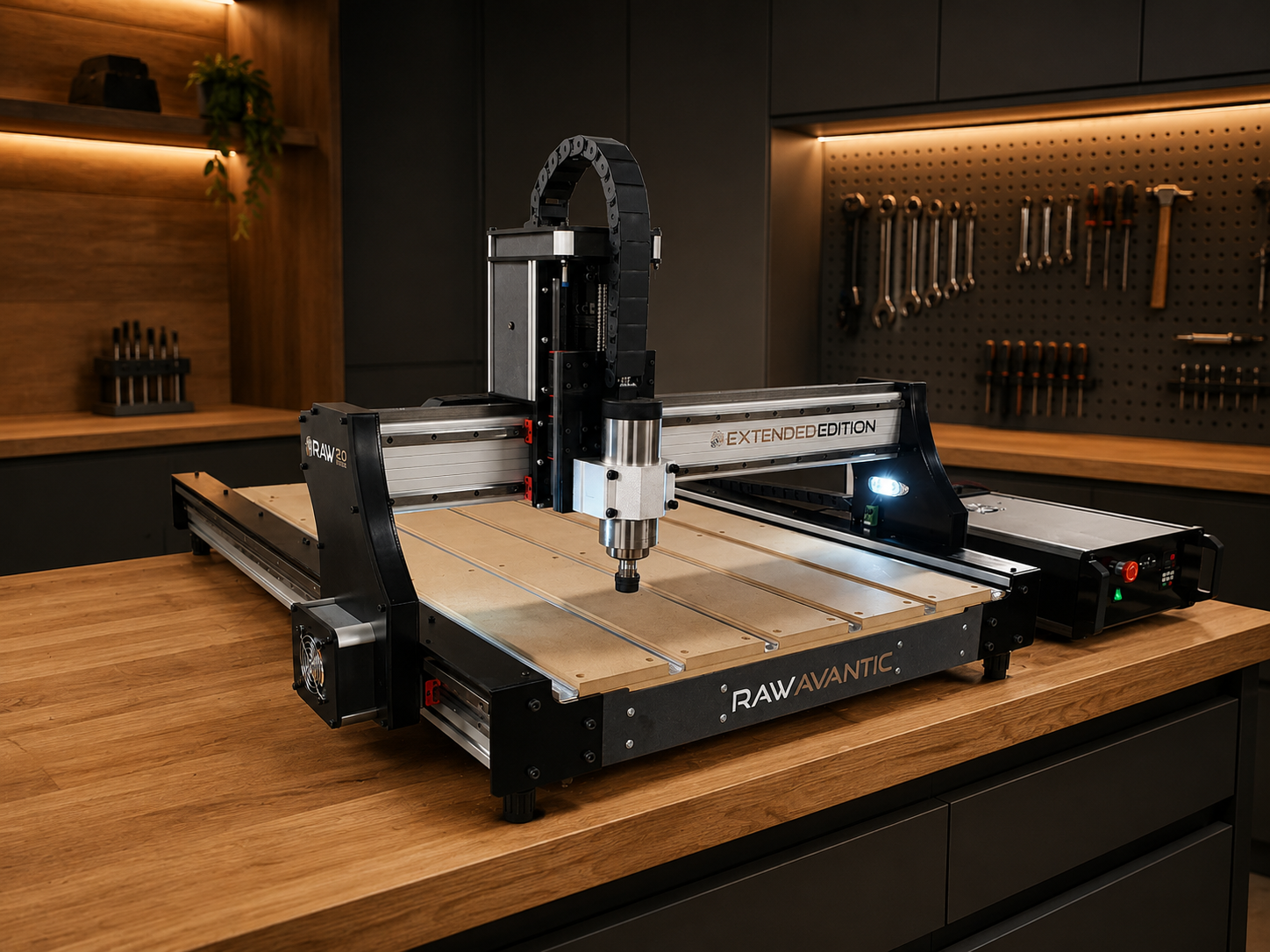

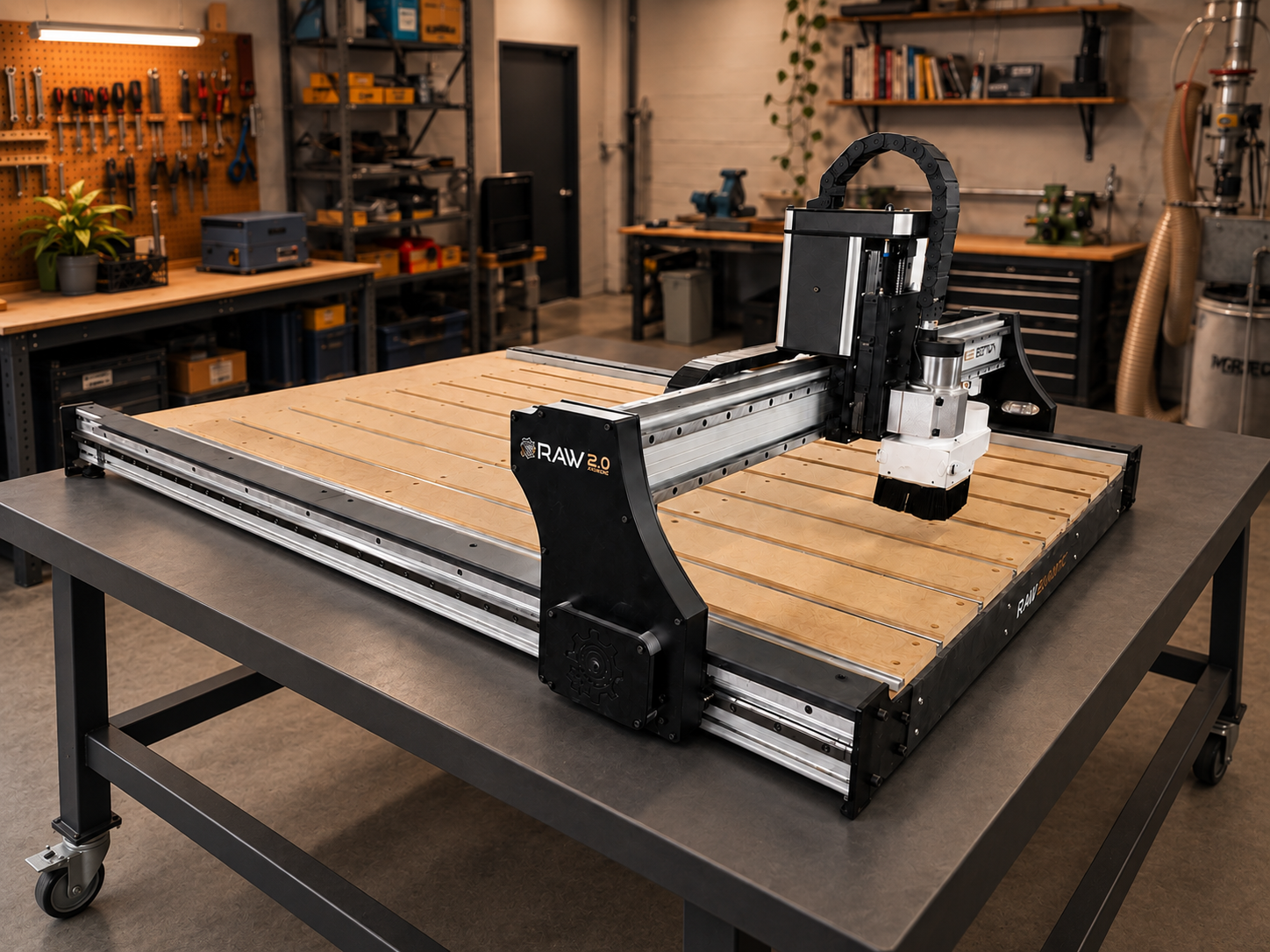

Raw Avantic Extended Desktop

Nytt för 2025 är att ramen innehåller mer stål för att göra den styvare vilket inte framgår på bilderna än. Desktop modellen saknar bord och du behöver köpa eller tillverka ett stadigt bord för maskinen. Desktop maskinerna är billigare och mindre så att du enklare kan ta in den genom dörrar etc.

Raw Extended modellen en kraftigare version av Raw Avantic vilket betyder att maskinen ”flexar” mindre. Plåtarna är numera i stål istället för aluminium. Z-axelkonstruktionen är ombyggd så att all elektronik kan döljas bakom skydd från damm och stötar. Själva bordet bärs upp av kraftiga stålrör

Sidomotorerna har även dom byggts in och helt skyddade. Elektroniklådan har fått en kraftigare design. Sidokonstruktionen är kraftigare och mer stabil. Maskinen kan köpas med snedskurna kuggstänger, växellådor och hybridservo elektronik.

Detta är det närmaste vi kan komma en stål konstruerad industrimaskin. Med denna maskin kan du serietillverka delar i en professionell miljö och med en otrolig precision.

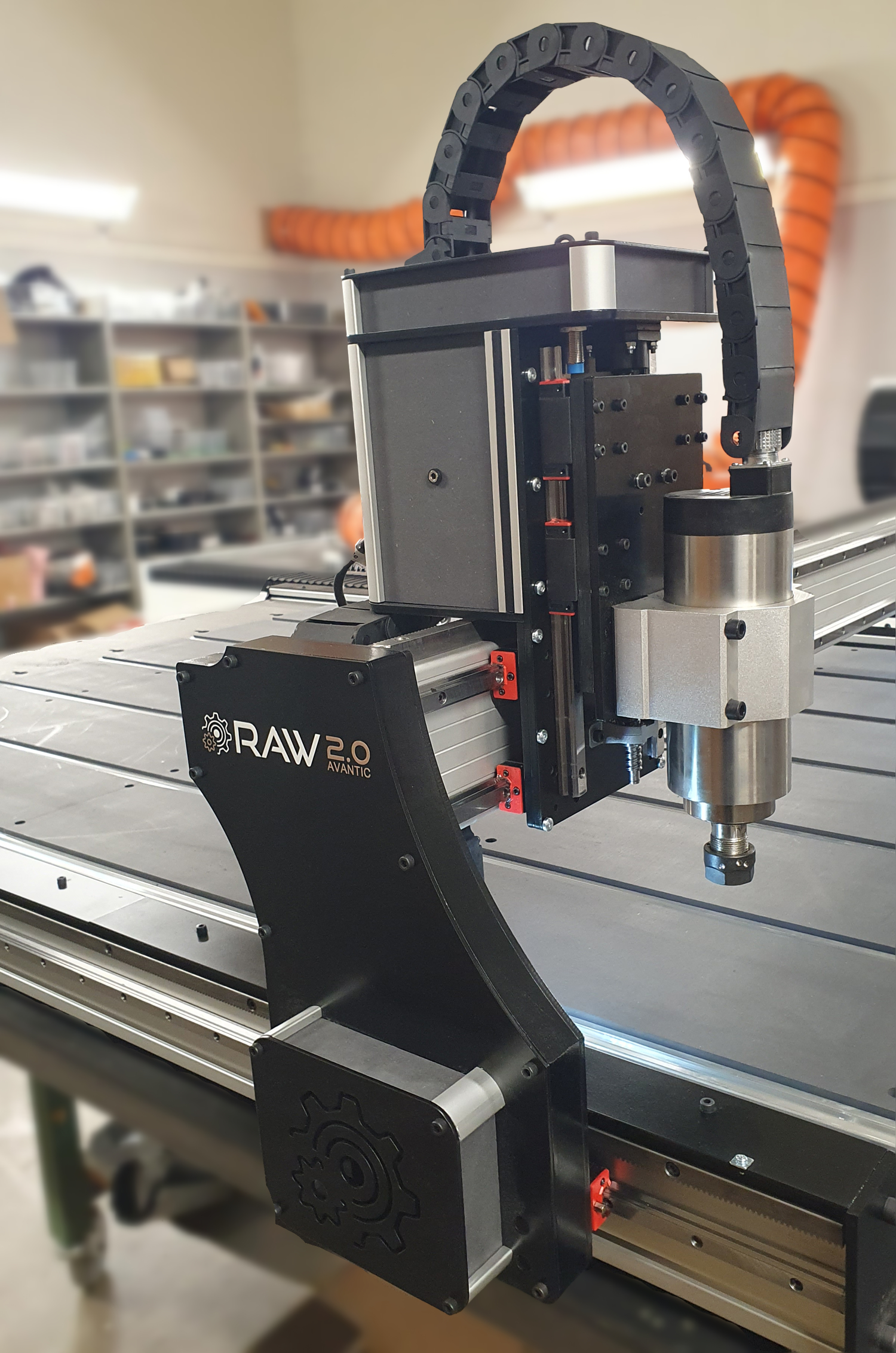

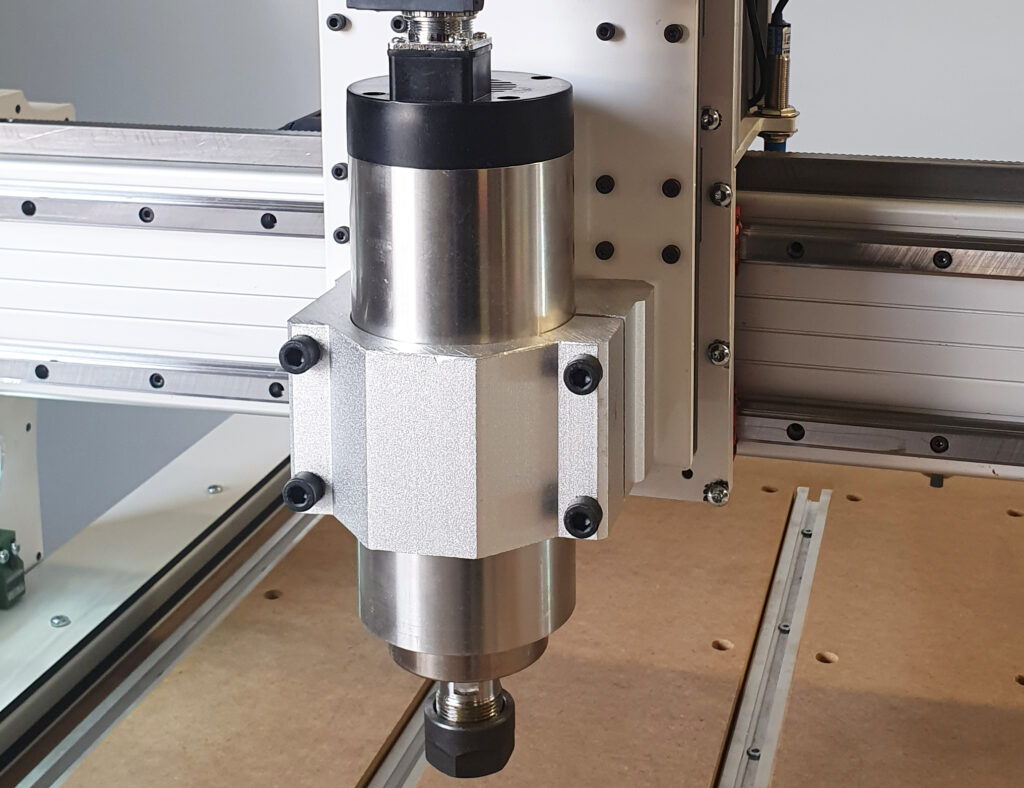

2.2kw spindel

Avantic Extended levereras med en kraftig, luftkyld 2.2 kw spindel med integrerad inverter som är kopplad till övrig elektronik. Dessa spindlar är riktigt starka, tysta och pålitliga. Vi använder dessa själva och har gjort det i många år. Med denna spindel kan du använda skär från 1-13mm (ER 20). Vi skickar med ett par pinnfräsar och så att du kommer igång.

Skydds och dammhuv
Alla våra maskiner levereras med en skyddskåpa som effektivt tar upp damm och eventuella splitter.

Kalibrering

Avantic har 6st säkerhet, homing och kalibrerings switchar för säkerhet och precision. Switcharna är så kallade Proximity switchar som inte har några mekaniska delar. Proximity switchar  är extremt noggranna så att maskinen kan återgå till sin ”hem” position men bästa tänkbara precision.

Säkerhetsbrytarna ser till att maskinen inte kan gå för långt utan stannar systemet samt spindel så fort maskinen går för långt ut åt något håll.

Precision

Precision är en balans mellan användare och maskin. Det handlar om hur bra dina ritningar är, spindel, varvtal och hur snabbt du skär. Vid en normal hastighet på ca 2-4000m / min har maskinen samma noggrannhet som dyra industrimaskiner.

Maskinen är byggd för att huvudsakligen skära i trä, plast och liknande material. Du kan skära i aluminium men det kräver erfarenhet oavsett vilken maskin du använder.

Är det svårt att jobba med en CNC maskin?

Nej, du lär dig direkt. Raw Avantic är bland de enklaste maskinerna att arbeta med på marknaden. Vi har lagt stor vikt i att göra maskinerna så lättarbetade som möjligt. Du behöver inte ha tidigare kunskaper eller utbildning. Det enda svåra är att rita dina delar, resten är enkelt. När du har skärt din första bit kommer du att förstå. Se våra videoklipp på hemsidan och Youtube så ser du hur enkelt det är att jobba med en Raw Avantic maskin

Styrskenor

Avantic levereras med styrskenor samt block av Hiwin typ. Styrskenor har en extrem precision som ser till att axlarna inte ”Glappar” Styrskenor är att föredra utöver andra lösningar.

Styrskenor möjliggör extrema hastigheter och precision. Dyra industrimaskiner kör uteslutet med styrskenor och det finne en bra anledning till det.

Varje block kan smörjas individuellt med maskinfett eller spraysmörj som sprutas direkt på skenorna.

Förbrukningsbord (Waste board)

Förbrukningsbordet är tillverkat av MDF och består av två bord, ett basbord och ett förbrukningsbord. Du kan enkelt skära ut ett nytt förbrukningsbord  i MDF eller annat material efter att du slitit ut det gamla.

Skenorna är specialtillverkade för att passa våra klammers. Bordet är av infinity typ vilket innebär att du kan köra längre stycken än bordet genom att skjuta fram det mellan körningarna.

Closed loop, Hybrid servo motorer

Välj standard NEMA 23 eller Closed loop, hybridservomotorer, Hybridservomotorer har förmågan att självkorrigera för att förhindra att maskinen förlorar position.

Behöver man dyrare Hybridservomotorer?
Nej. Dagens elektronik är så pass bra att den sällan tappar position. Om maskinen tappar position så kan felet bero på annat som bör åtgärdas i vilket fall.

Vi har valt Nema 23 elektronik samt 2.2kw spindel för att stanna vid 1-fas och 220 volt.

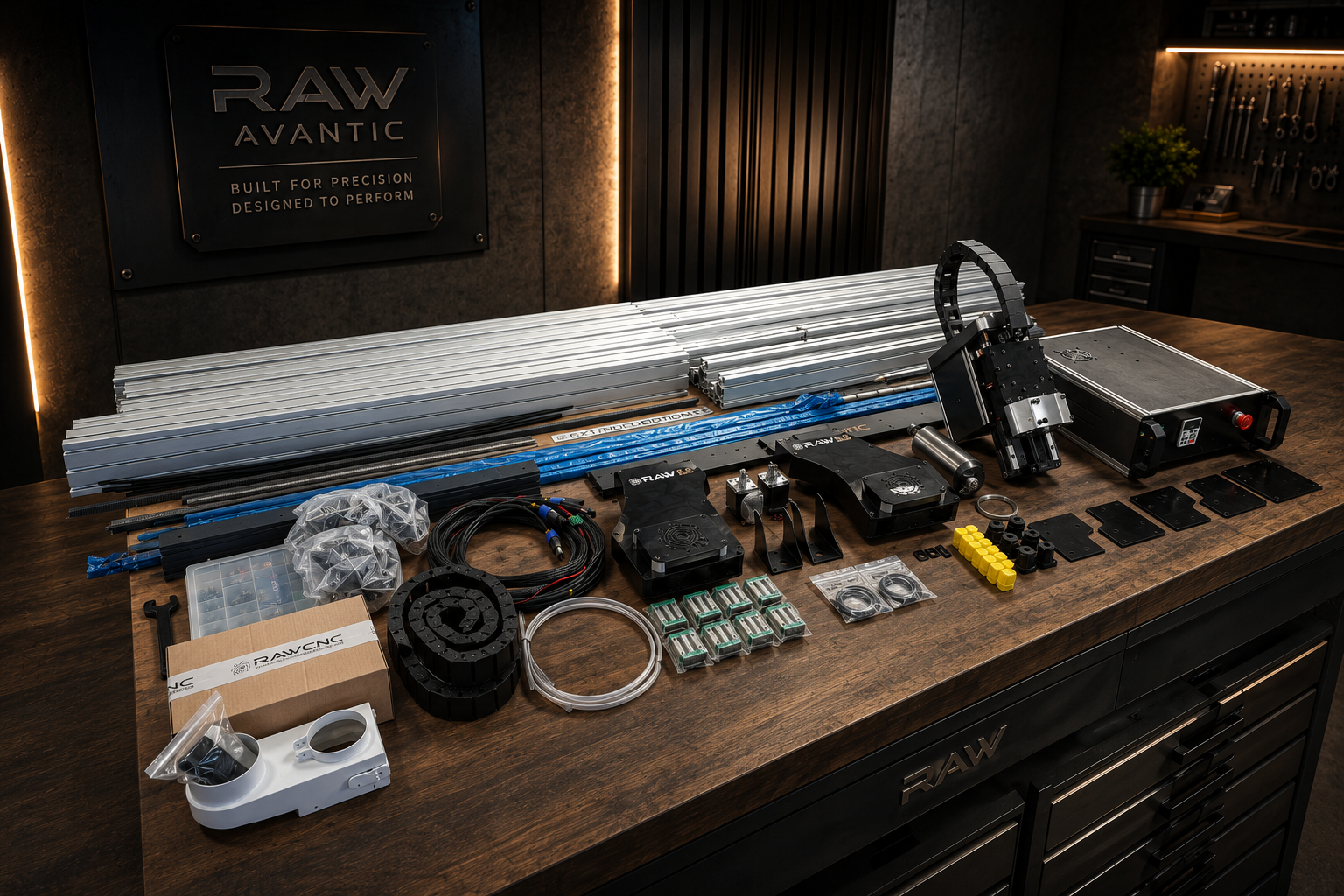

Hur levereras maskinen?

Observera att vi kan bygga ihop hela maskinen och plockar ner den inför frakt. Om du vill ha den helt färdigbyggd så måste ni stå för frakt eller hämta maskinen på plats. Då maskinen skruvas ihop och sedan ner så kan det finnas märken efter skruvar.

På grund av höga leveranskostnader för stora maskiner så kommer denna maskin i större delar som användaren måste bygga ihop själv. Du måste bygga upp själva bordet och montera fast förbrukningsbordet, resten kommer i stora delar. Det du inte behöver bygga själv är elektronikboxen, Z samt X-axelkonstruktionen, Motorfästanordning, Lödande av pluggar och kontakter, skenstyrning samt kuggstångsmontering. Kablarna är färdigdragna och behöver bara pluggas in.

Du behöver inte ha några kunskaper alls gällande CNC maskiner men det är rekommenderat att du har en viss vana vid att bygga ihop saker. Kör du fast så är vi endast ett samtal bort och support ingår givetvis med ditt köp.

Vi har sålt CNC maskiner sedan 2010 och är duktiga på att få fram bra videoinstruktioner samt illustrationer. Vi garanterar hjälp fram tills maskinen är helt färdigbyggd. Hur lång tid det tar är svårt att säga men för en som är van så tar det ett par timmar att bygga ihop maskinen.

Växellådor för X,Y samt A axel

Som standard så är kugghjulen i direkt drift mot kuggstång, detta fungerar alldeles utmärkt och fördelarna är många. Genom att ha kugghjulen i direktkontakt så kan vi öka hastighet på maskinen och elimineras eventuella glapp ”Backlash” och ger mycket fina skärresultat, se exempel här: https://www.youtube.com/watch?v=jqUt81tqz6M

Du kan även välja att få maskinen levererad med växellådor. Välj till växellådor om du vill ha en maskin med bättre upplösning. Notera dock att maskinen kommer att gå mycket långsammare och ca 10.000mm/min. Växellådor är dyrt så vi rekommenderar att du först provar utan. Det är mycket sällan man behöver en så pass bra upplösning om man endast skär i trä, plast och mjuk metall. Växellådor kan enkelt monteras fast i efterhand.

Snedskurna kuggstänger.

Maskinen kommer med raka kuggstänger som standard. Raka kuggstänger fungerar bra men har högre ljud och mer vibrationer. Vibrationerna märks endast då du kör maskinen med piltangenterna, vid utskärning så jobbar motorerna på ett annat sätt och ger en mjuk gång även med raka kuggstänger.

Snedskurna kuggstänger är dyrare men gör maskinen tyst och ger en väldigt mjuk gång samt mindre glapp.

Båda versionerna fungerar bra och resultatet av utskärningen blir nästan det samma, den stora skillnaden är ljudet från kuggstängerna.

Fördel med våra maskiner

Vi försöker alltid att hålla vikten nere på våra maskiner. Om man jämför en större Avantic som väger ca 150-200kg så väger en stålmaskin upp till 2 ton i samma mått.

En stålmaskin kan bara stå på betonggolv medan en Avantic kan stå var du vill och även kan bäras upp eller ner för trappor.

En stålmaskin kräver en lastbil eller kranbil som kan lossa 2 ton. För att ta in en stålmaskin så behöver du stora portar, medan en Avantic kan flyttas med pall lyft och genom dörrar. Om maskinen är i vägen kan den flyttas. Våra maskiner har inte samma massa som dyra industri maskiner, men skär du i trä, plast eller aluminium räcker det mer än väl.

Vad kan jag skära med en Raw Avantic

Mjuk trä, hård trä, spån, Mdf, plast, aluminium, Skylttillverkning, 3D utskärning samt gravering mm. Observera att aluminium och andra mjukmetaller är svårare att skära oavsett vilken maskin du har. Om du enbart ska skära i metall så finns det bättre maskiner så som laser eller waterjet.

Programvara

Att skära med en CNC maskin kräver 2-3 olika program så som ritprogram, CAM program (ställa in filerna du ritat) och Styrprogram (för att köra filen). För att styra denna maskin använder vi Mach3. CAM programmet vi rekommenderar finns i olika versioner och heter Vectric. programvaran har även ett integrerat ritprogram för enklare modeller och du klarar dig med dessa två program i början. Läs mer om CAM programmet nedan denna text. Växer du ur ritprogrammet i CAM delen så kan du använda mer avancerade ritprogram så som Auto CAD eller Fusion360 m.fl.

Mach3
Mach3 är det mest använda styrprogrammet i världen vilket betyder att det finns mer support och funktioner för detta program än någon annan. Mach3 ser omodernt ut men vi har uppdaterat det med egen UI så att det ser mer modernt ut. Uppdateringen är helt gratis och instruktioner finner du här: Uppdatera Mach3, se bild till höger.

Att ställa in maskinen
Efter att din maskin levererats så ska den ställas in med styrprogramvara för att kunna köras. Du kan även välja att inkludera dator vid köp. Datorn är då helt färdig installerad men du behöver införskaffa skärm, mus samt tangentbord.

Vi har en guide för detta högst upp på sidan ”Ställ in din maskin här” Om du stöter på förhinder eller känner att du inte har tid så kan vi göra det åt er. Skicka datorn till oss medan du väntar på din maskin. Datorn ska vara version WINDOWS 7-10. Datorn kan vara begagnad och laptop eller stationär. Datorn behöver inte ha hög prestanda då den endast ska styra maskinen. Vi rekommenderar att du har en separatdator för att styra maskinen. Alternativt att du köper en dator från oss med allt färdig installerat, se denna produkt (Öppnas i nytt fönster).

Inbyggda motorer

Alla motorer på en Avantic Extended är inbyggda och skyddade från stötar och damm. Motorkåporna är enkla att ta bort för service eller reparation.

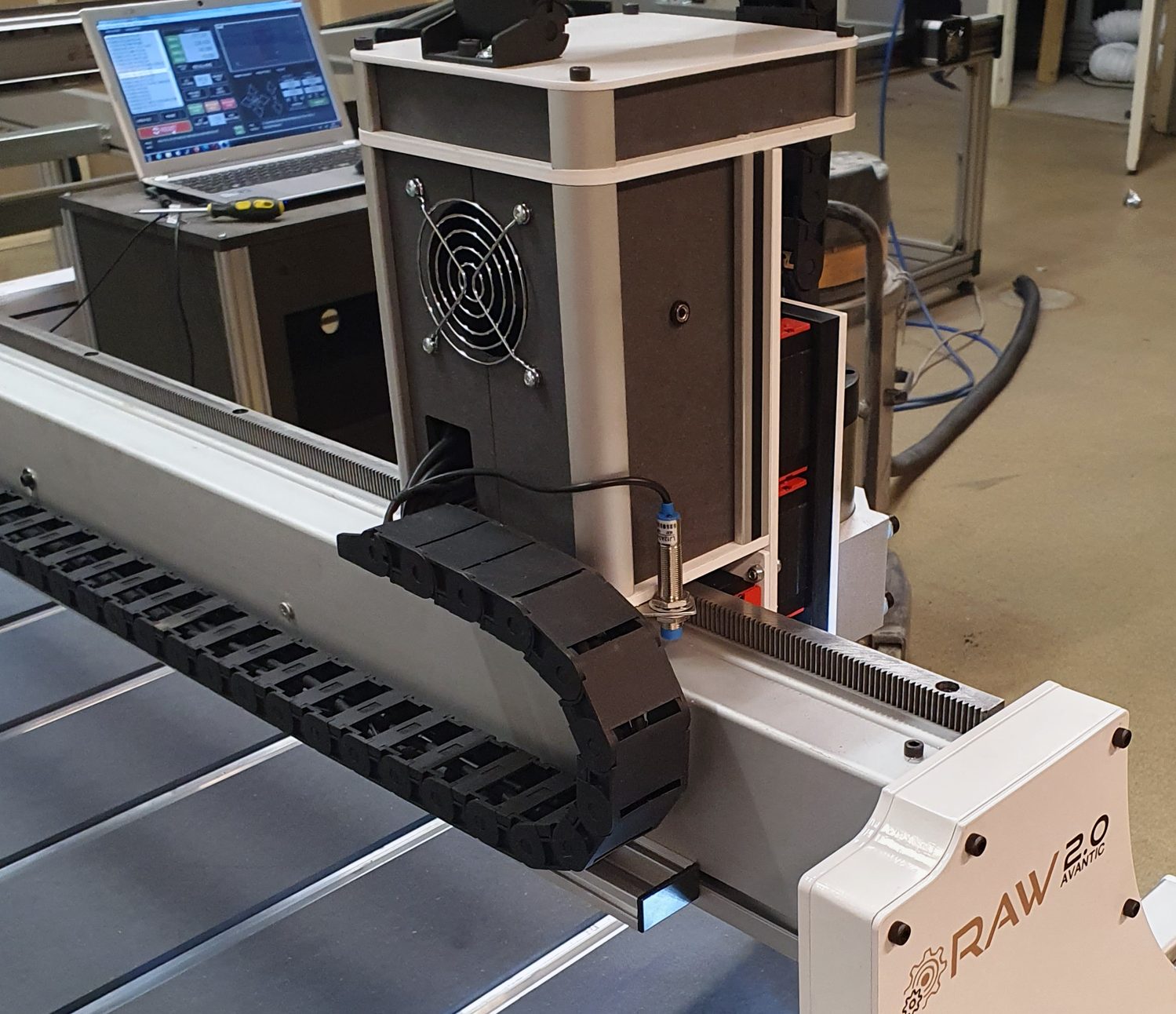

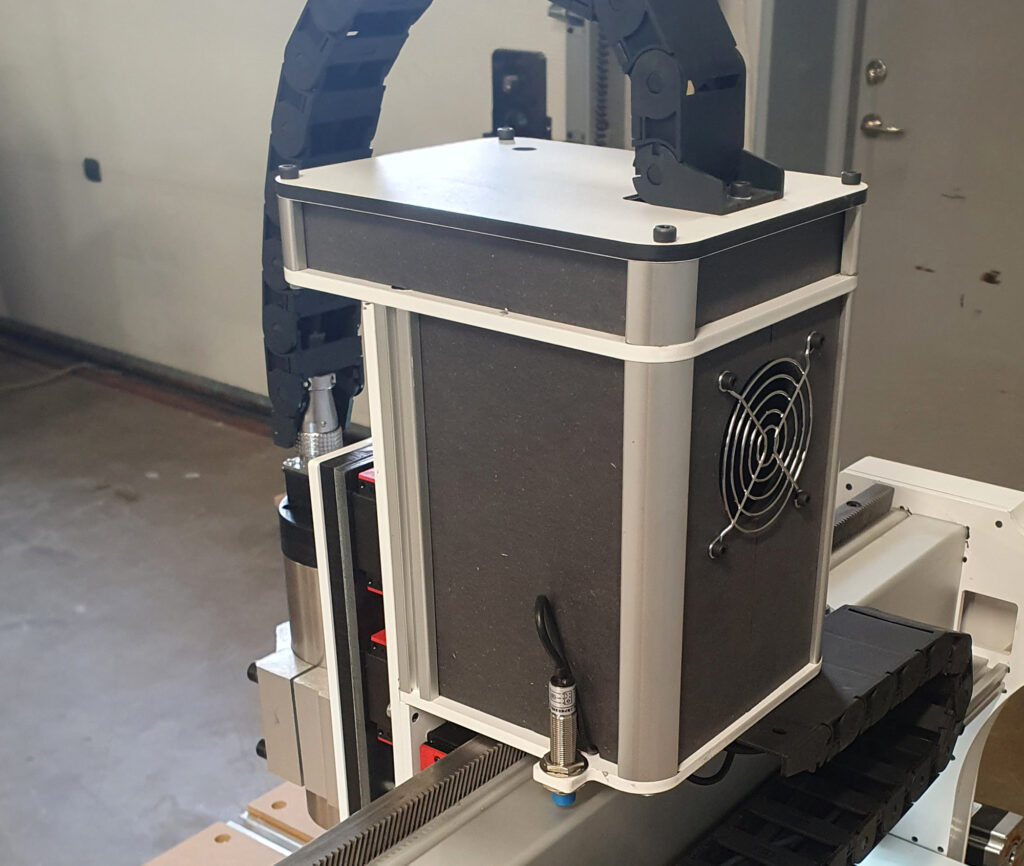

Ombyggd Z-axel

Z-axeln på en Extended maskin är byggd av stål och har skyddad elektronik. Axeln är löstagbar för enklare service om det skulle behövas.

Kraftigare bas

Bas/förbrukningsbordet är numera ca 4cm tjockare än tidigare och tillverkad av kraftiga stålrör vilket gör hela maskinen mycket stabilare. detta är viktigt om du skär i tuffare material så som Aluminium.

CAM programvara

Tidigare ingick det en CAM programvara för maskinen men de flesta användare har egna program så detta är nu ett tillval som kan köpas hos oss eller direkt från tillverkaren. Nedan video visar 2Dcut Desktop från Vectric som är perfekt att börja med. Du kan senare uppgradera till Vcarve PRO om du växer ur det och du betalar endast mellanskillnad.

Med Cut2D Desktop så kan du skära ut allt förutom 3D modeller. Du kan importera Vector filer som du hittar eller köper online, gravera och skära på båda sidor av materialet mm. Du kan även importera dina egna filer som du ritar i valfritt ritprogram så länge du får ut filen i .DXF format. Allt detta kan låta komplicerat men det är enkelt efter att du gjort det ett par gånger. Se instruktionsvideon nedan för Vcarve produkter. Delarna du kan skära ut får max vara 600x600mm så behöver du skära större delar så måste du uppgradera programvaran till Cut2D PRO eller Vcarve PRO, du kan läsa mer om det om du besöker produkten på vår hemsida.

Stålplåtar

Tidigare var alla plåtar i aluminium. Med denna modell så går vi över till stålplåt som är mycket tyngre och stabilare. En tyngre maskin ger mer stabilitet och därmed bättre snitt. Ramen för maskinen är lasersvetsad med kraftiga stålrör för att undvika ”Flex” för tuffare arbeten.

Stålplåtarna är laserskurna och pulverlackade för att tåla tuffare tag.

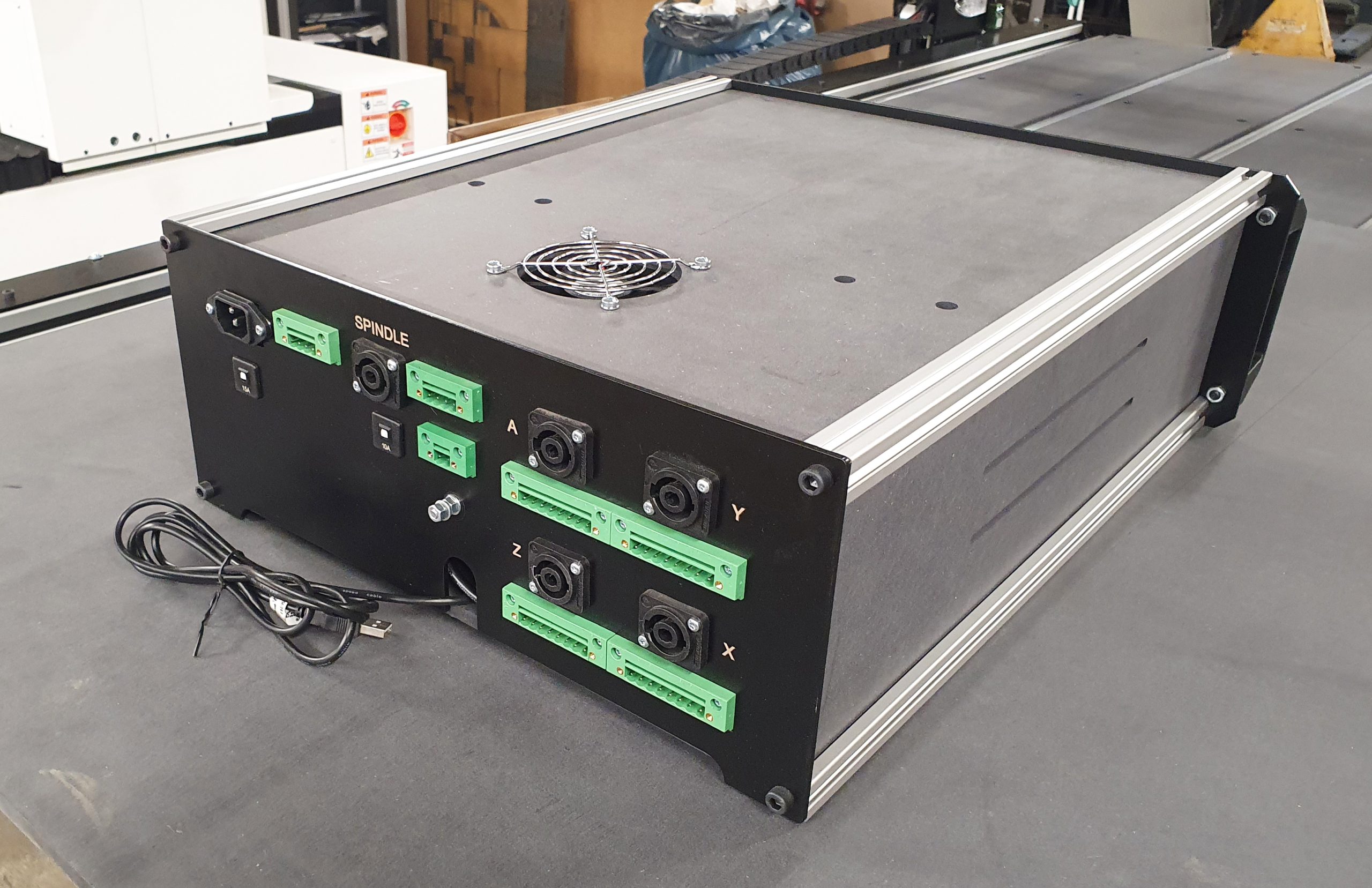

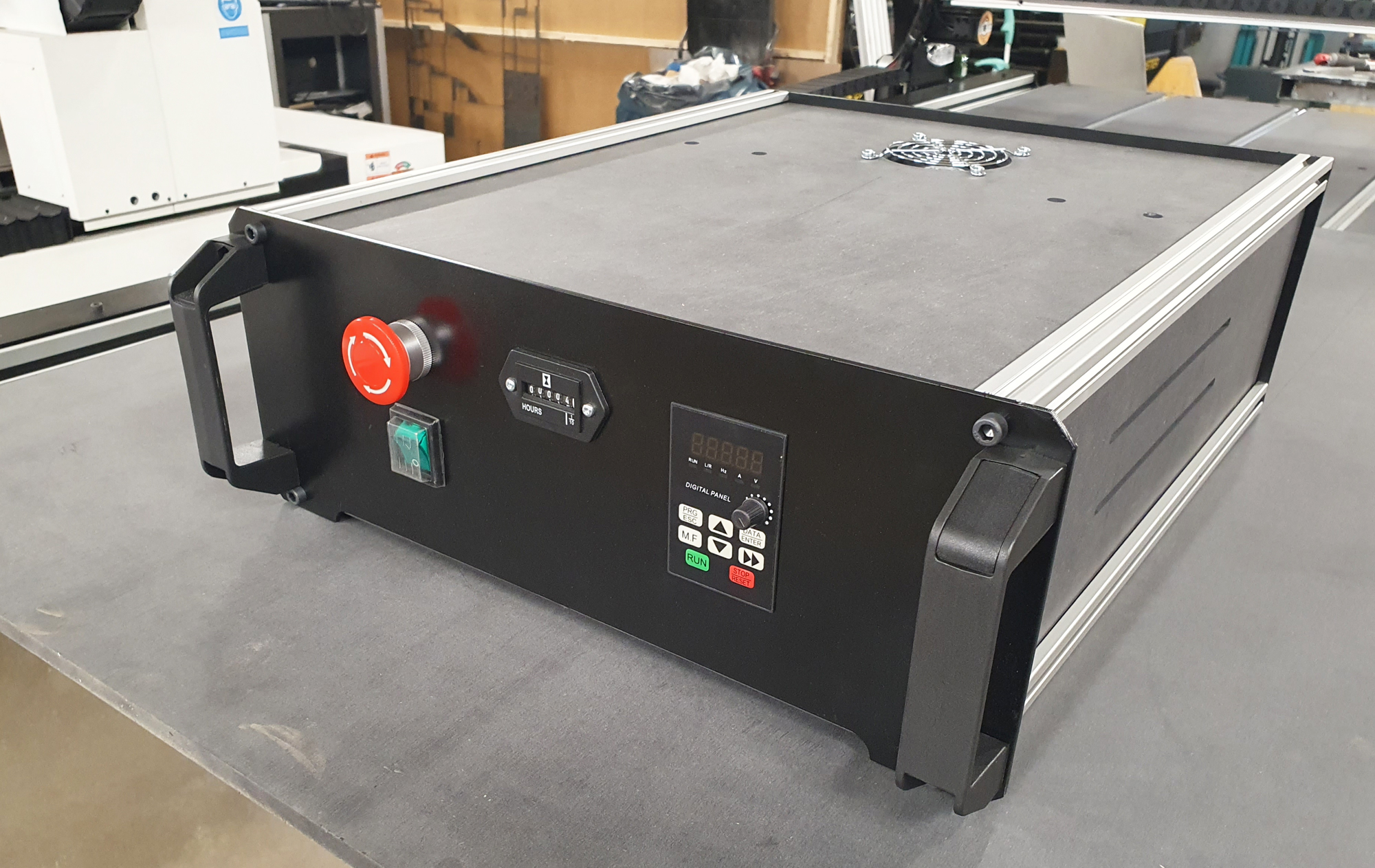

Kraftigare och smartare el-låda

El-lådan är helt ombyggd för Extended modellerna. Vi har placerat säkringar på utsidan av lådan för enkel service. Var komponent har sin egen säkring som enkelt kan nollställas av operatör. Lådan har även en synlig timmräknare för att hålla koll på hur mycket man skär. Alla kontakter kan dras ut för eventuell service om det skulle behövas. Maskinerna är fortfarande anpassade för vanliga uttag på 220 volt.

Maskinerna bygger vi med andra maskiner

Vi bygger våra maskiner med toppmoderna fiberlaser, CNC maskiner samt lasersvetsar. Delarna skär vi ut med fiberlaser som sedan pulverlackas. Ramarna är lasersvetsade i jiggar för att säkerställa en kalibrerad och stark konstruktion

Repeterbarhet och Backlash

Repeterbarhet och Backlash är ett sätt för tillverkare att visa hur noggranna deras maskiner är men detta kan vara väldigt missvisande, speciellt för aluminium maskiner. Alla aluminium ramar har en viss ”Flex” vid motstånd. Våran maskiner har obefintlig backlash och precision i luften men så fort du skär i material så finns det ett visst spel i själva konstruktionen. Detta gäller alla aluminium maskiner i vår prisklass. Vi använder så mycket stål vi kan för att motverka detta och har en väldigt styv konstruktion men kan endast lova ~ +/- 0,1-0,05 mm i repeterbarhet och backlash, De verkliga värdena är oftast bättre men det vore missvisande att lova det på en aluminium maskin. Man ska inte lita allt för mycket på dessa variabler utan allt handlar om typ av maskin, motstånd, skär, hastighet och inställningar. Se video nedan på en av våra enklare maskiner:

Byggd av arbetare för arbetare

Raw Avantic är en CE certifierad CNC maskin som tillverkas i Sverige och framtagen av oss som tidigare arbetade som möbelsnickare. Maskinen kom till som ett alternativ till de dyra, tunga Asien maskiner som oftast har en leveranstid på 3-4 månader med tveksam support. Vi har alltid personlig support och garantier.

Leverans

Du kan välja att få maskinen skickad eller hämta den själv. Om du väljer att hämta maskinen så kan vi ha upp till 1 timme genomgång där vi testkör en maskin och går igenom hur du kommer igång på bästa sätt. Maskinerna bygger vi i Eskilstuna och utlämning och genomgång sker i Flen.

Om du väljer att hämta din maskin så kan du får den i ett stycke så att du slipper att bygga ihop det sista.

Specificationer

• Färg: Svart, Vit, Betong/Camo, Rosa, Oxblod, Orange och Grön.
• Material: Stålplåt, Aluminium förstärkt med stål
• Förbrukningsbord: Utbytbart med skenor
• Spindel: 2,2 kw industriell luftkyld spindel
• Spindel varvtal: upp till 24.000 varv per minut
• 6x Proximity brytare för säkerhet, nollning och kalibrering
• Styrning: PC med Mach3
• Kulskruv: På Z-axeln
• Kuggstångsdrift: På X, A och Y-axeln
• NEMA 23 eller hybrid servo motorer
• Linjärstyrning på alla axlar, HIWIN-typ
• Repeterbarhet: ~ +/- 0,1-0,05 mm
• Backlash: ~ +/- 0,1-0,05 mm
• Spänning: 230V enfas
• Utbytbar bord med klämmor
• Aluminiumbord med ställbara fötter som tillval
• CE märkt

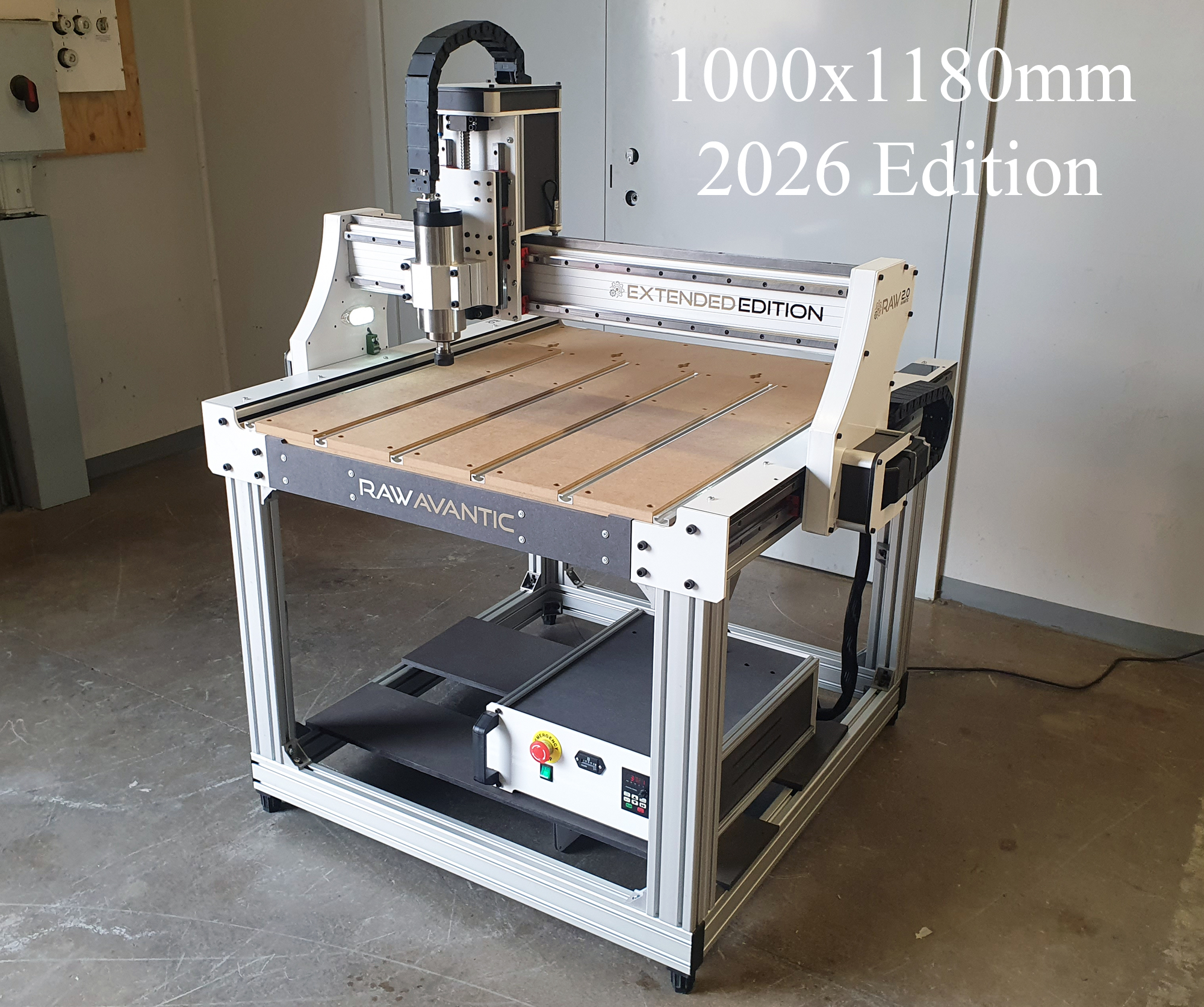

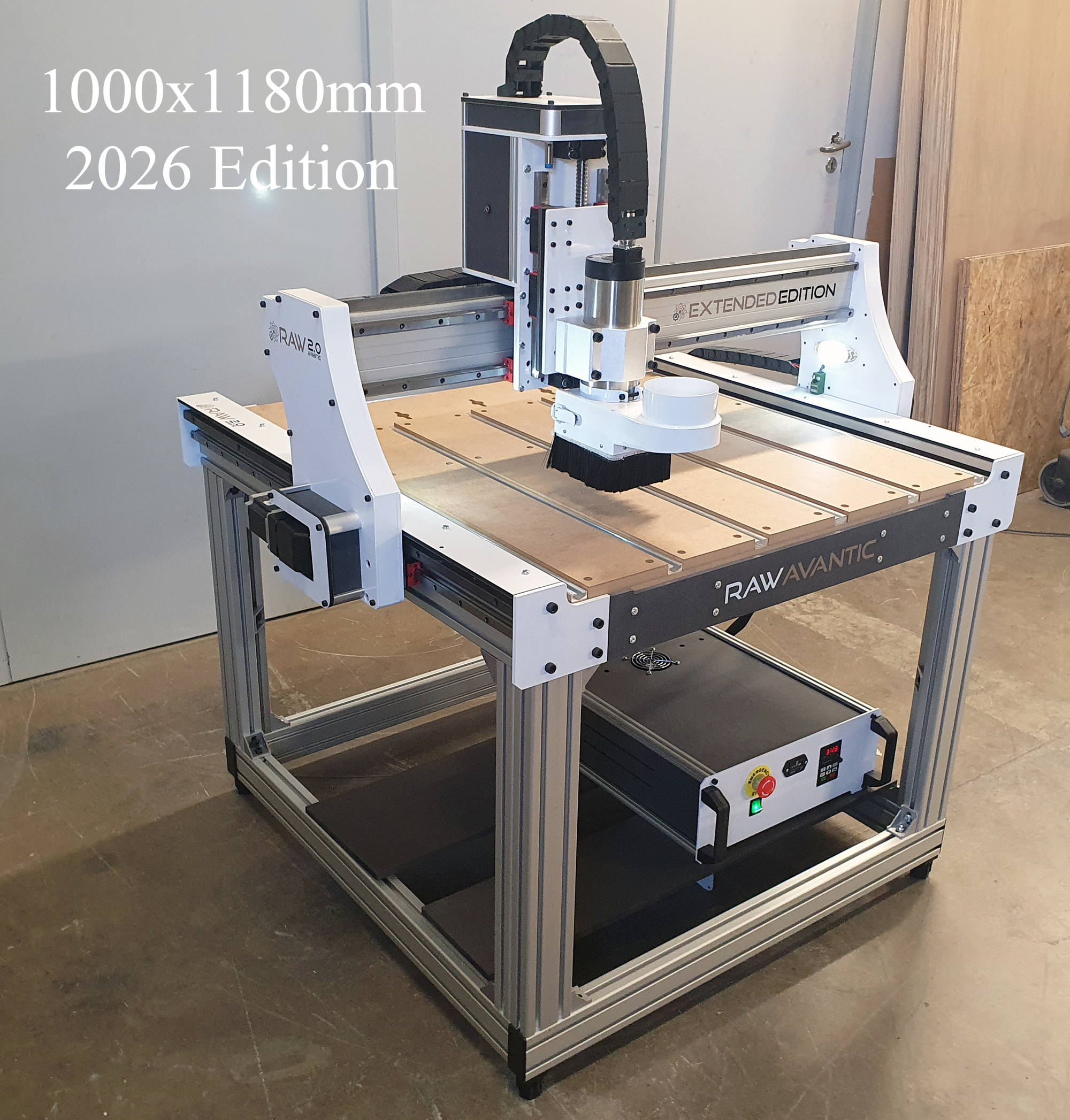

Storlek på 1180x1000mm maskin

• Maskinfotavtryck (B)1180x (L)1000mm
• Arbetsarea: (B)890x (L)1000mm
• Max utskärning: (B)720 x (L)720mm
• Vikt: ca 150 kg
• Höjd under Z-axel: 155mm
• Emballagemått: 80×120 (helpall) x120H

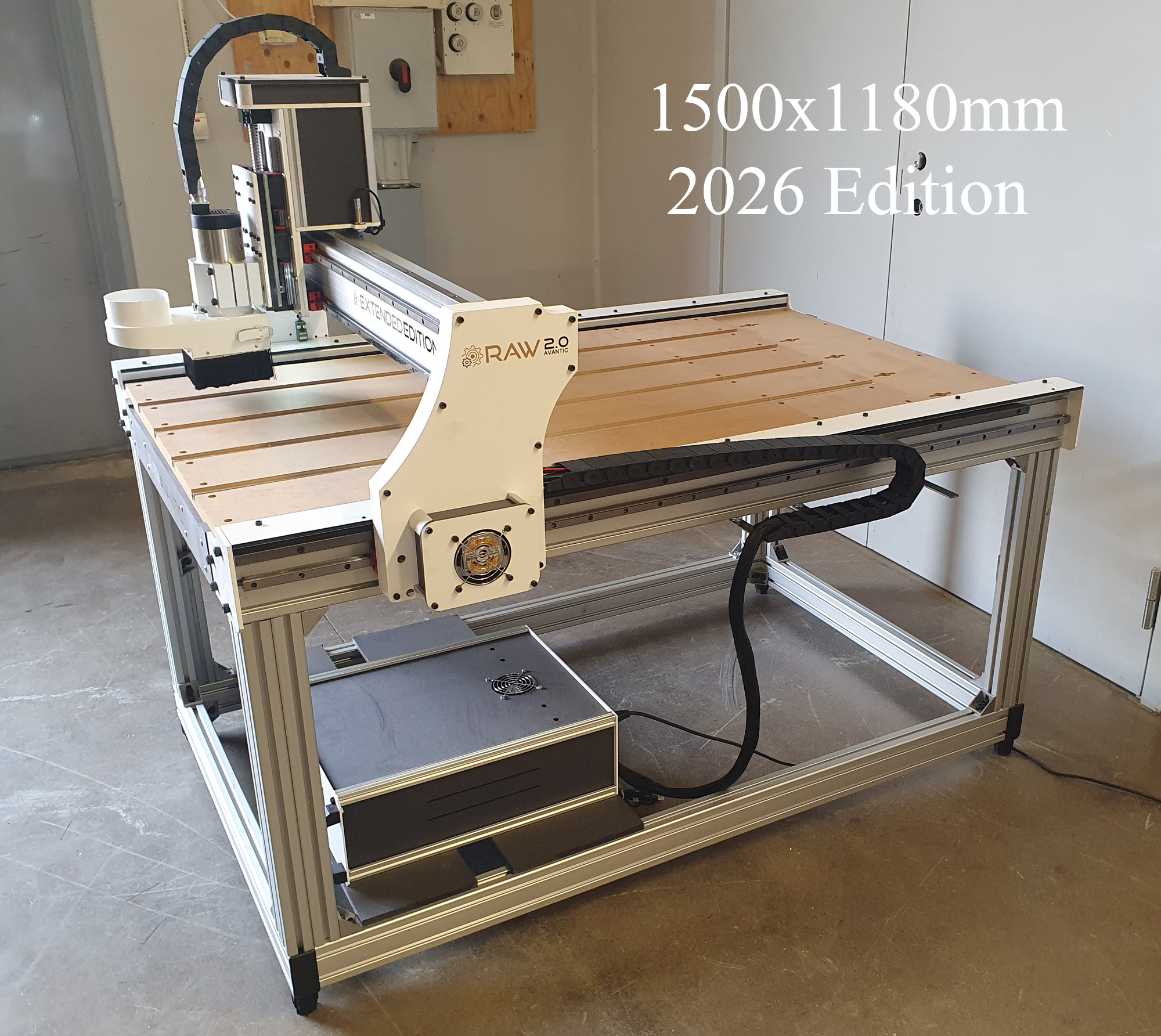

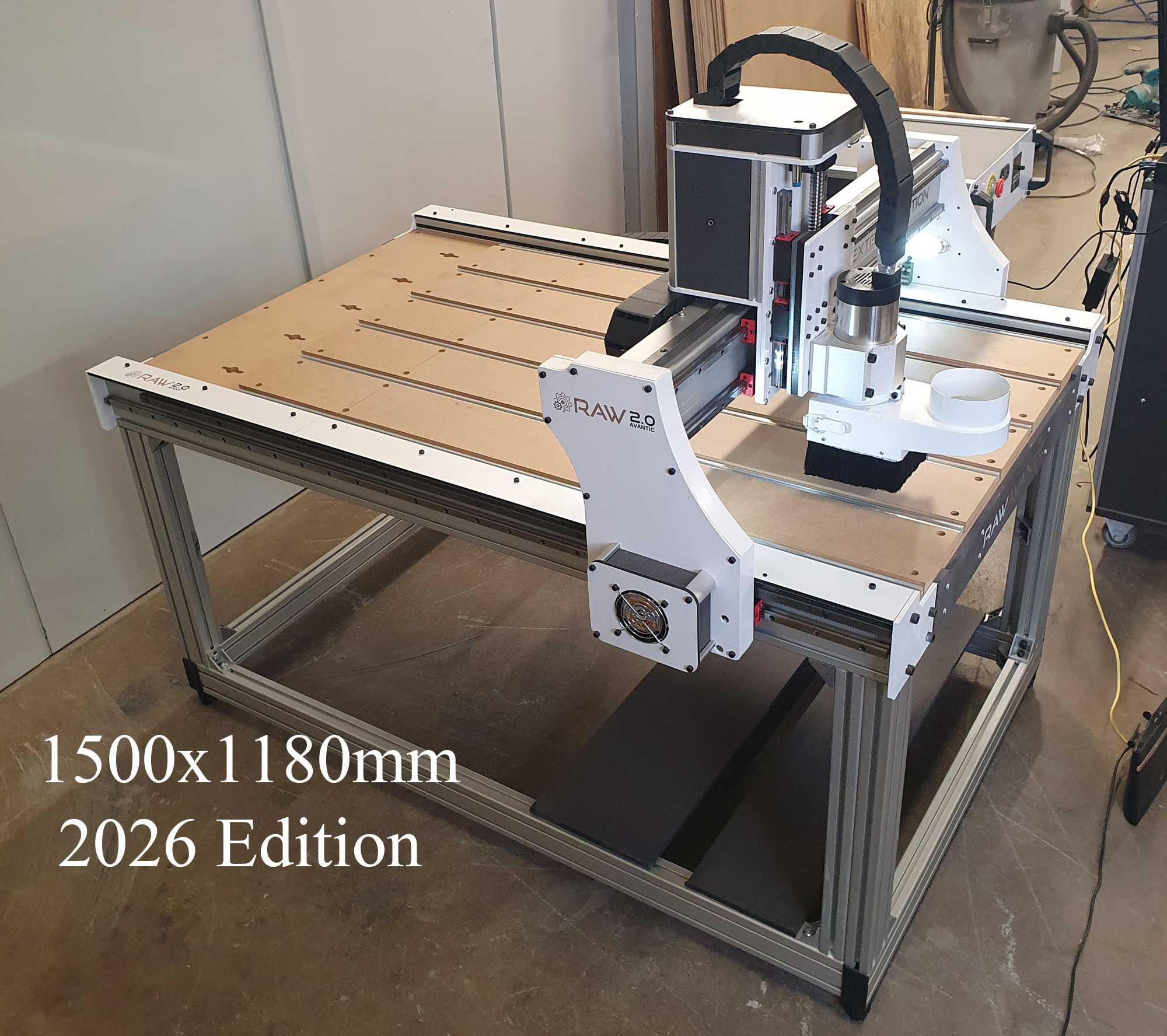

Storlek på 1180x1500mm maskin

• Maskinfotavtryck (B)1180x (L)1500mm
• Arbetsarea: (B)890x (L)1500mm
• Max utskärning: (B)720 x (L)1210 mm
• Vikt: ca 170 kg
• Höjd under Z-axel: 155mm
• Emballagemått: 80×120 (helpall) x165H

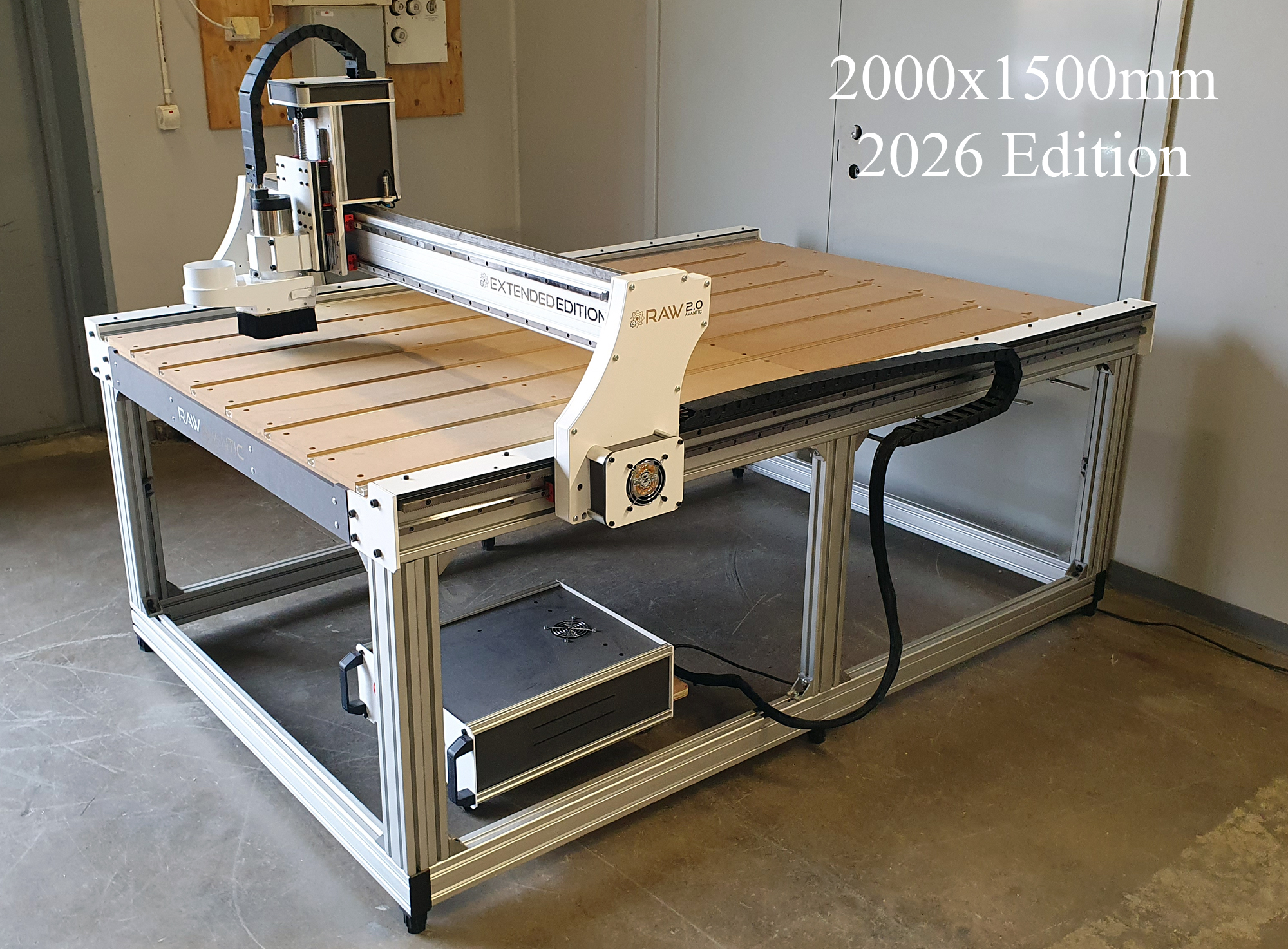

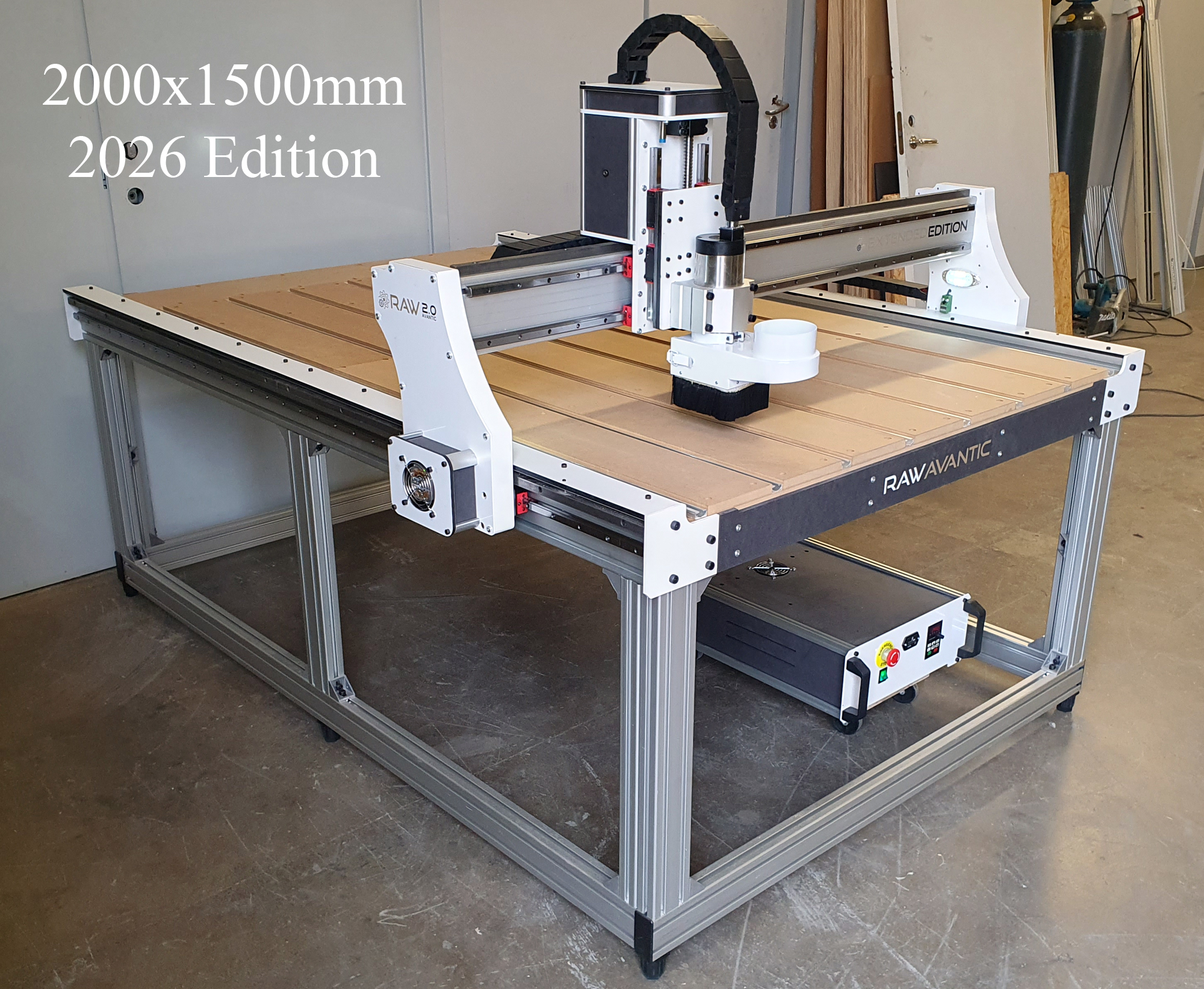

Storlek på 1500x2000mm maskin

• Maskinfotavtryck ca (B)1500 x 2000mm
• Arbetsarea: (B)1200mm x (L)2000mm (skivan kan sticka ut, exempelvis hel MDF skiva)
• Max utskärning: (B)1100mm x (L)1750mm
• Vikt: ca 210 kg
• Höjd under Z-axel: 155mm
• Emballagemått: 160×210 x160H

Funktioner

• 90-graders kalibrering vid start
• 6 säkerhets-, hem- och kalibreringsbrytare
• Kalibreringsfunktioner för att kalibrera alla riktningar, vänster, höger, upp, ner och höjd
• ”Homing” av maskin med Proximity brytare för extra noggrannhet
• Hastigheter upp till 25000mm / min
• Skär i trä, plast och mjuk metall
• LED-lampor under X-axeln
• Låg vikt och lämplig för plast och trägolv
• Support per telefon och e-post

Detta ingår

• Raw Avantic Extended CE certifierad CNC-maskin
• Mach3 styrprogrammvara (Tillval)
• UC100 module
• Elektroniklåda som går att plugga ur för enkel service
• Kalibreringsplatta för att kalibrera X,Y samt Z axel, dvs alla axlar.
• 80mm Luftkyld spindel med inverter kopplad med övrig elektronik
• 80mm Dammuppsamlare
• Nycklar för spindel 22 samt 30mm
• ER20 hylsor 1-13mm
• 4x Klamrar för att hålla ner arbetsstycket

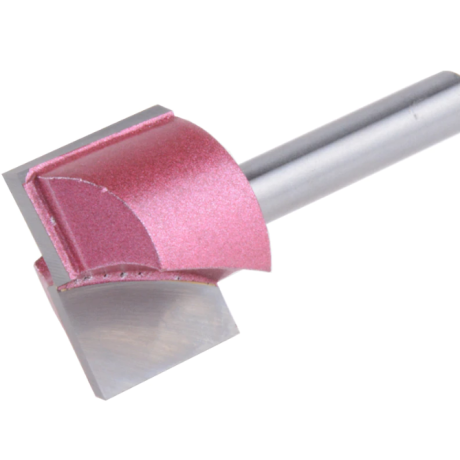

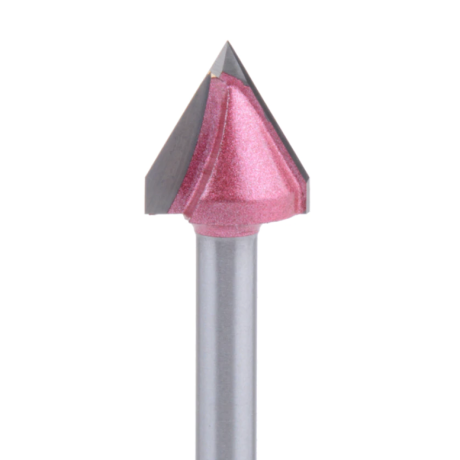

• 3x skär
• Support via telefon eller mail

För att montera ihop maskinen (om den fraktas i två delar) behöver du
Insexnyckel storlek 4 samt storlek 5

Tillval (välj tillval högst upp på sidan för att se pris)

Mach3
Mach3 är ett styrprogram för att styra maskinen. Det finns olika styrprogram så som UCCNC, Mach4, Linux med flera. Vi har valt att använda Mach3 då det är det best använda styrprogrammet i världen vilket betyder att det finns oändligt med funktioner som kan laddas hem oftast gratis. Maskinen är kompatibel med nästan alla styrprogram som inte är Arduino baserade, Så du kan byta styrprogram när du vill. Observera att vi endast har inställningar för Mach3 men är du något kunnig så är det enkelt att ställa in maskinen i vilket styrprogram du vill. Om du inkluderar Mach3 så får du även med vårt uppdaterade användargränssnitt som du kan läsa om lite högre upp.

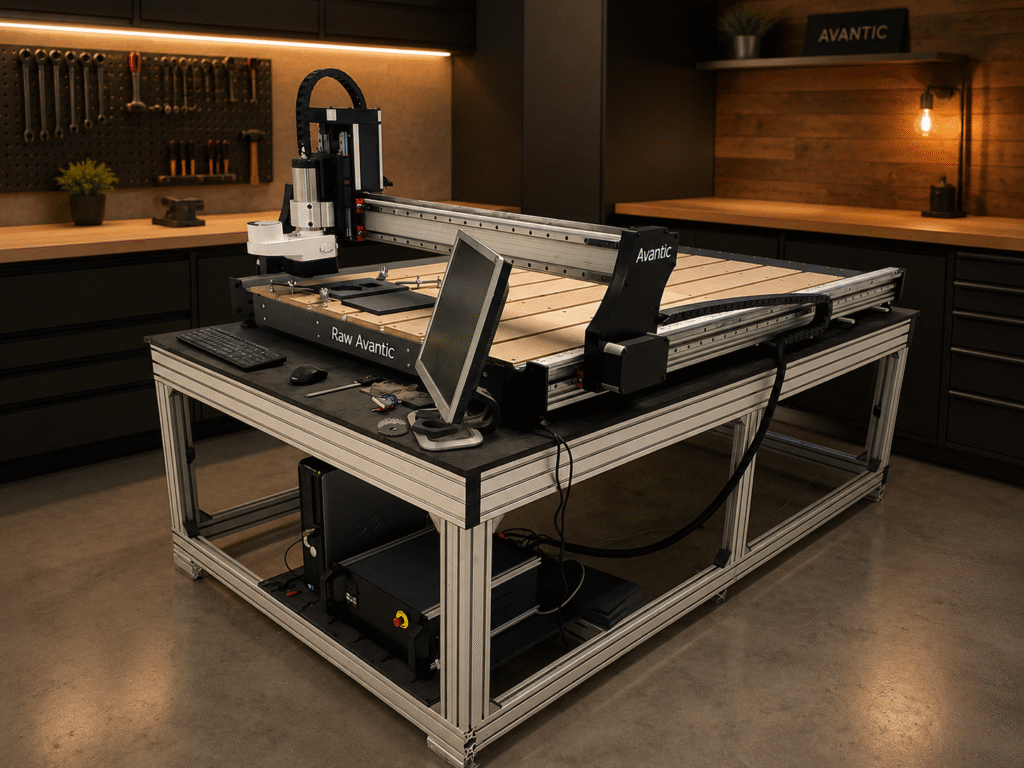

Förinställd dator
Du kan välja att inkludera en dator som är förinställd så att du kommer igång direkt. datorn är ny och en så kallan Mini PC. Specifikationerna på datorn är: Fläktlös CPU Intel N3350 MINI PC ,Windows 10 Pro 6GB RAM 64GB ROM,WiFi HD VGA Dual-Screen Display,USB 3.0 Stöd M.2 2280 SSD. Observera att du behöver införskaffa skärm, mus samt tangentbord. Datorn kommer installerad med allt du behöver för att komma igång direkt. Styrprogrammet är endast i Demo version men du kan även välja till Mach3 styrprogram så installerar vi det åt er.

Snedskurna kuggstänger samt kugghjul
Maskinen kommer med raka kuggstänger som standard. Raka kuggstänger fungerar bra men har högre ljud och mer vibrationer. Vibrationerna märks endast då du kör maskinen med piltangenterna, vid utskärning så jobbar motorerna på ett annat sätt och ger en mjuk gång även med raka kuggstänger. Snedskurna kuggstänger är dyrare men gör maskinen tyst och ger en väldigt mjuk gång samt mindre glapp.  Båda versionerna fungerar bra och resultatet av utskärningen blir nästan det samma, den stora skillnaden är ljudet från kuggstängerna.

Växellådor X,Y samt A motor
Som standard så är kugghjulen i direkt drift mot kuggstång, detta fungerar alldeles utmärkt och fördelarna är många. Genom att ha kugghjulen i direktkontakt så kan vi öka hastighet på maskinen och elimineras eventuella glapp ”Backlash” och ger mycket fina skärresultat, se exempel här: https://www.youtube.com/watch?v=jqUt81tqz6M

Du kan även välja att få maskinen levererad med växellådor. Välj till växellådor om du vill ha en maskin med bättre upplösning. Notera dock att maskinen kommer att gå mycket långsammare och ca 10.000mm/min. Växellådor är dyrt så vi rekommenderar att du först provar utan. Det är mycket sällan man behöver en så pass bra upplösning om man endast skär i trä, plast och mjuk metall. Växellådor kan enkelt monteras fast i efterhand.

Förbrukningsbord (Waste board)
Välj mellan vanlig MDF eller en genomfärgat fukt trög variant. Välj fukttrög skiva om maskinen står i en miljö med större temperaturväxlingar så som i ett kallt garage som exempel.

Closed loop, Hybrid servo motorer
Välj standard NEMA 23 eller Closed loop, hybridservomotorer, Hybridservomotorer har förmågan att självkorrigera för att förhindra att maskinen förlorar position.Behöver man dyrare Hybridservomotorer?Nej. Dagens elektronik är så pass bra att den sällan tappar position. Om maskinen tappar position så kan felet bero på annat som bör åtgärdas i vilket fall.
