Nyhet: Vi bygger och kontrollerar nu Avantic-maskinerna hos oss innan leverans, utan extra monteringskostnad. Maskinen kan hämtas färdigmonterad i Flen eller levereras i större moduler för enklare transport. Vid upphämtning erbjuder vi även genomgång och testkörning på plats.

Leveranstid 21-28 dagar.
Längst ner på sidan förklarar vi de tillval som kan göras för maskinen

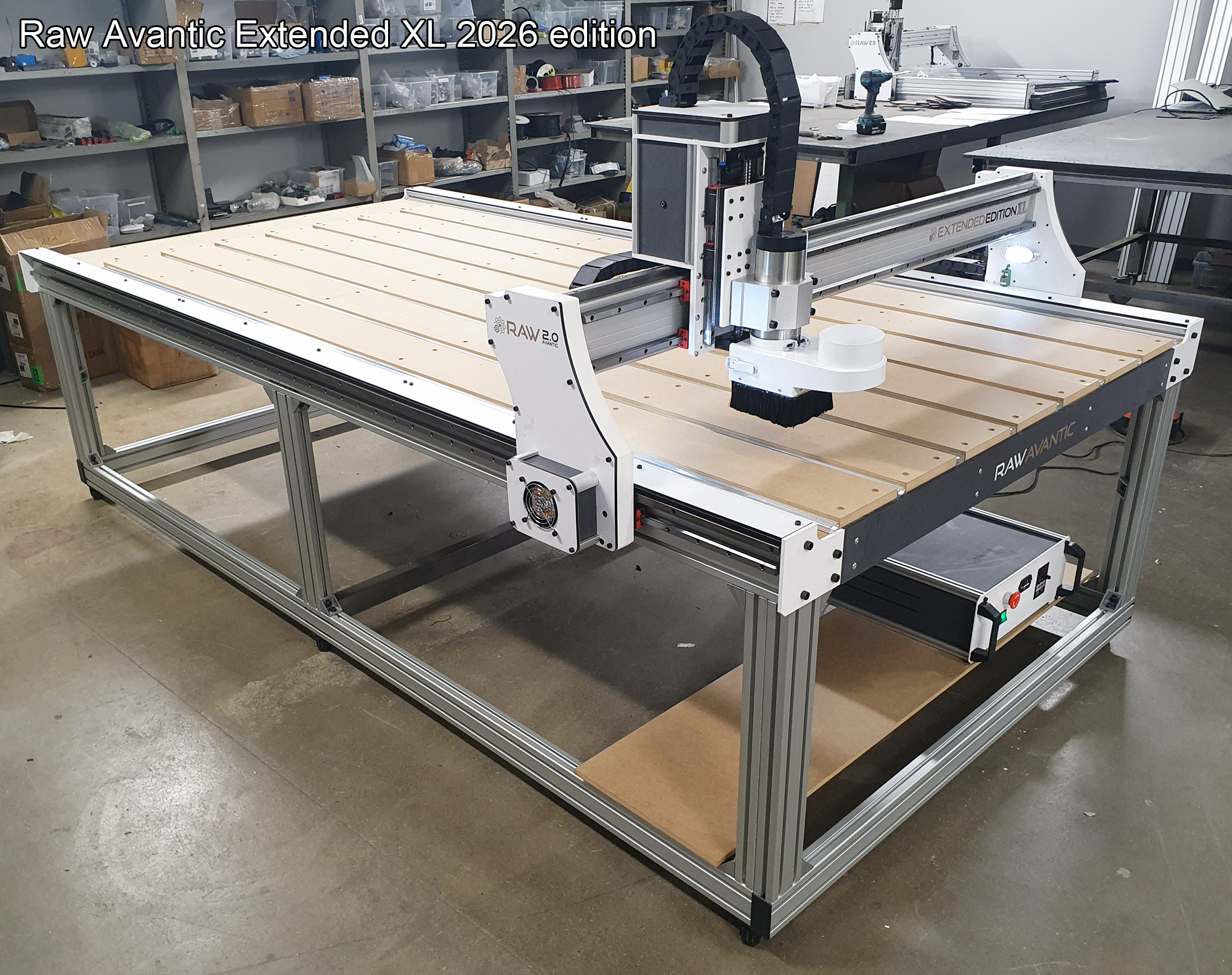

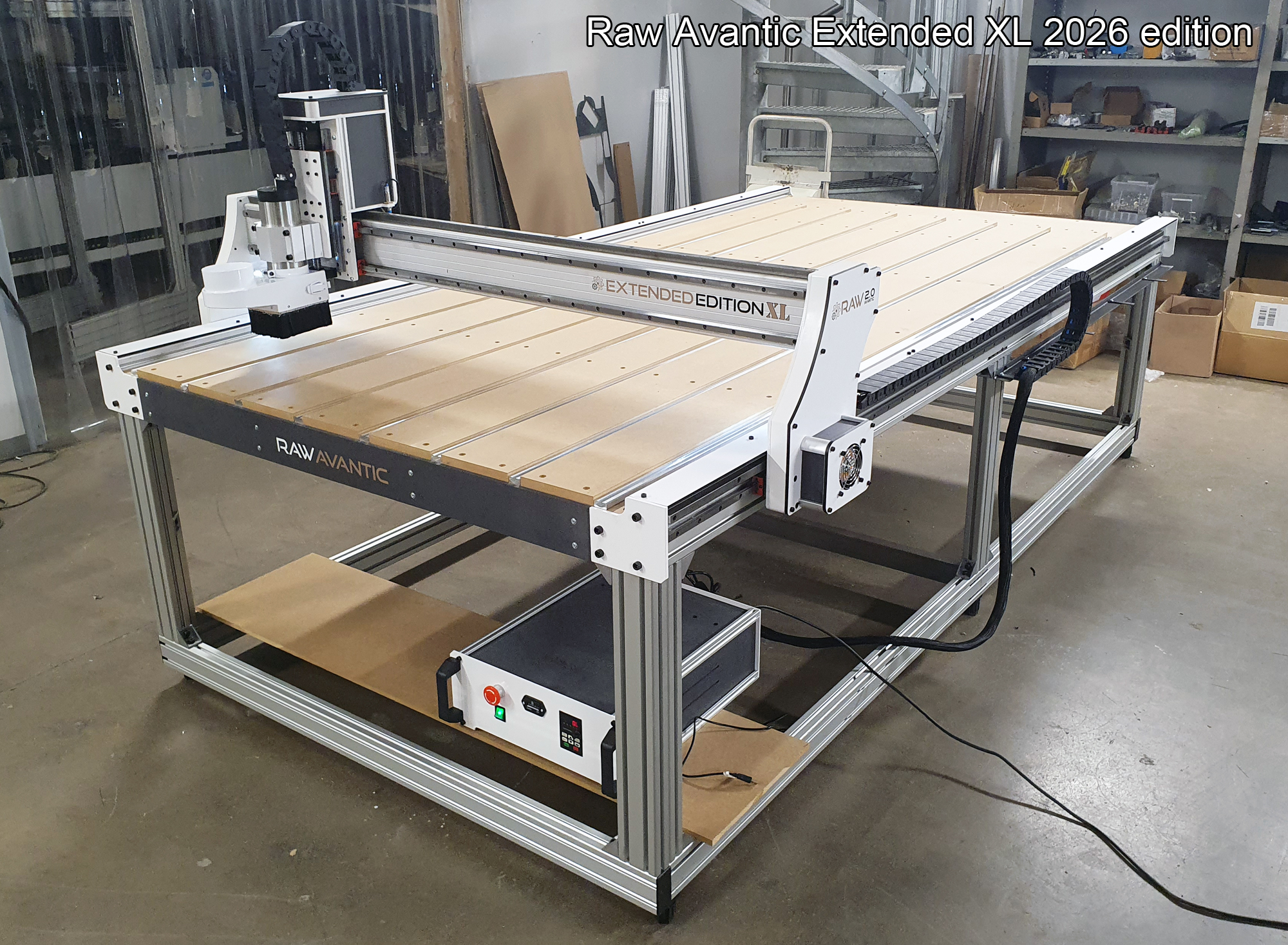

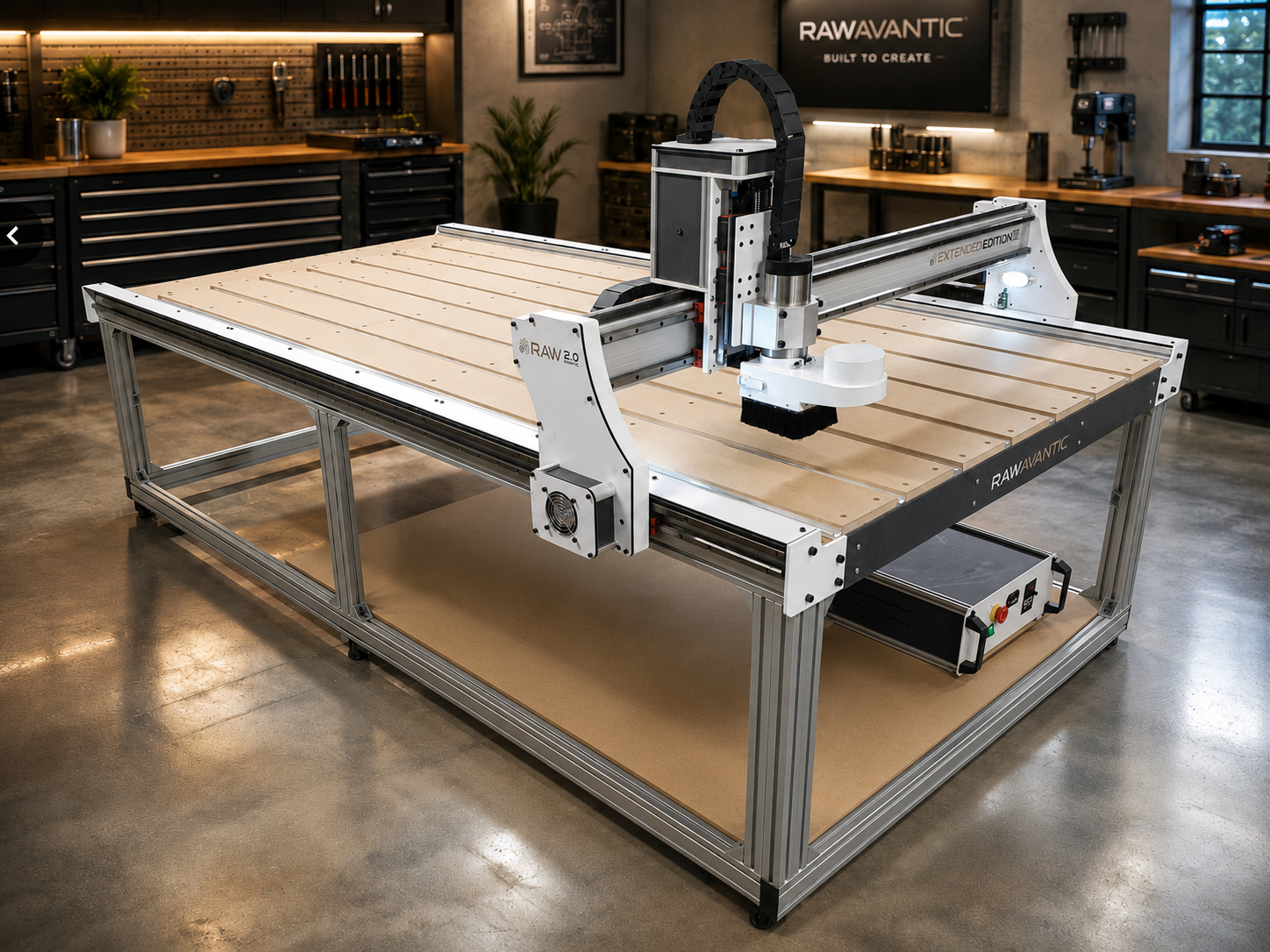

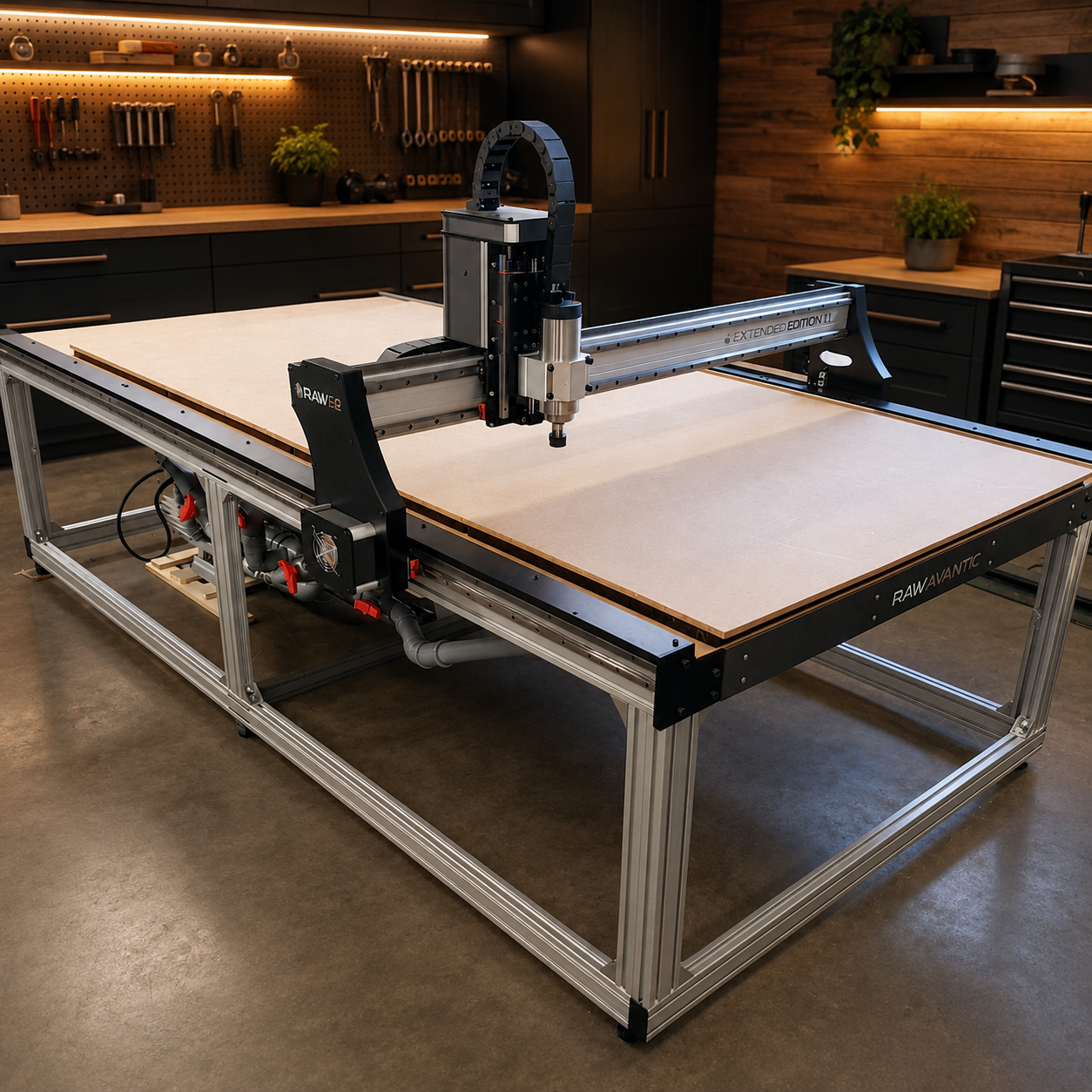

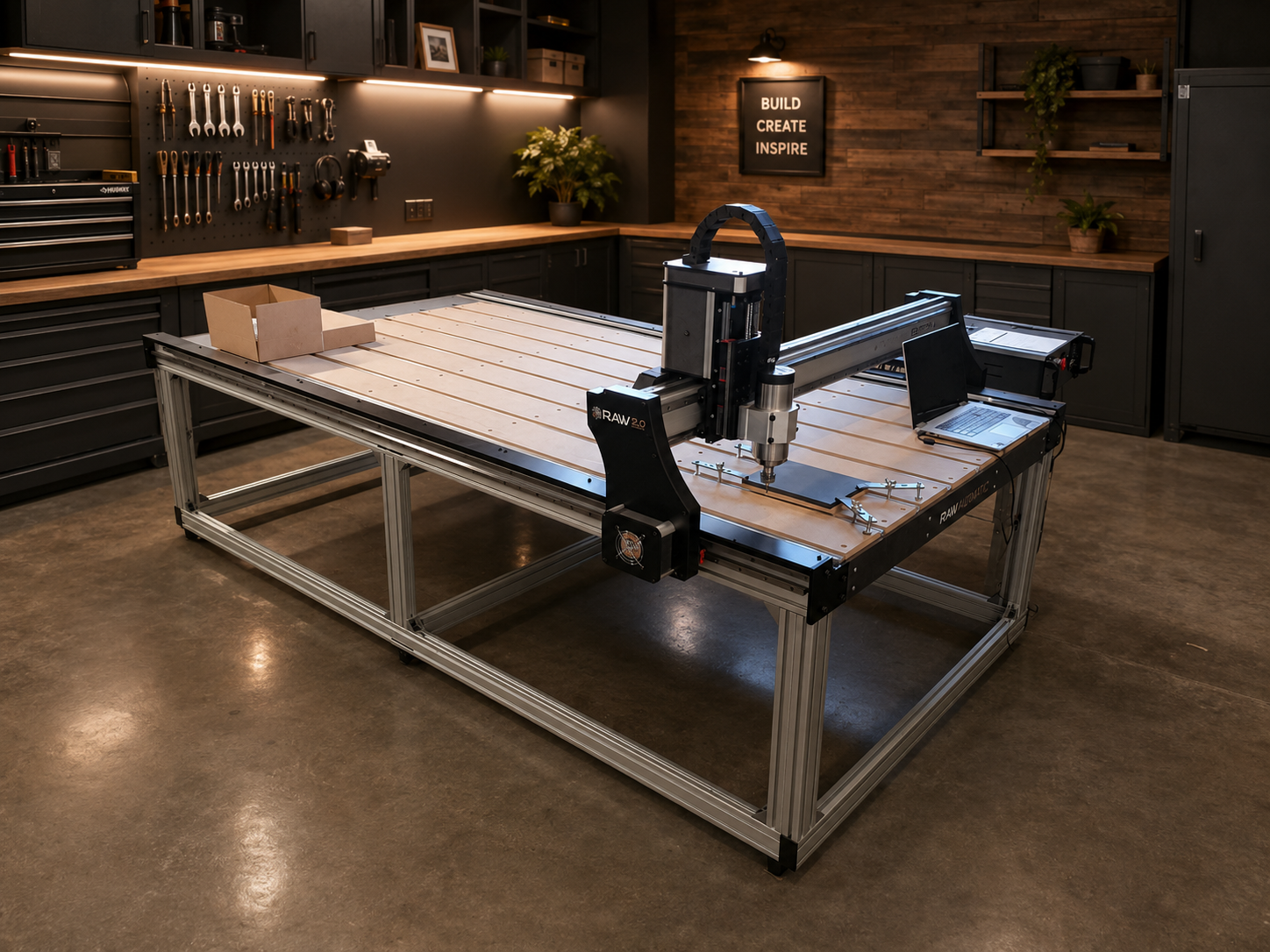

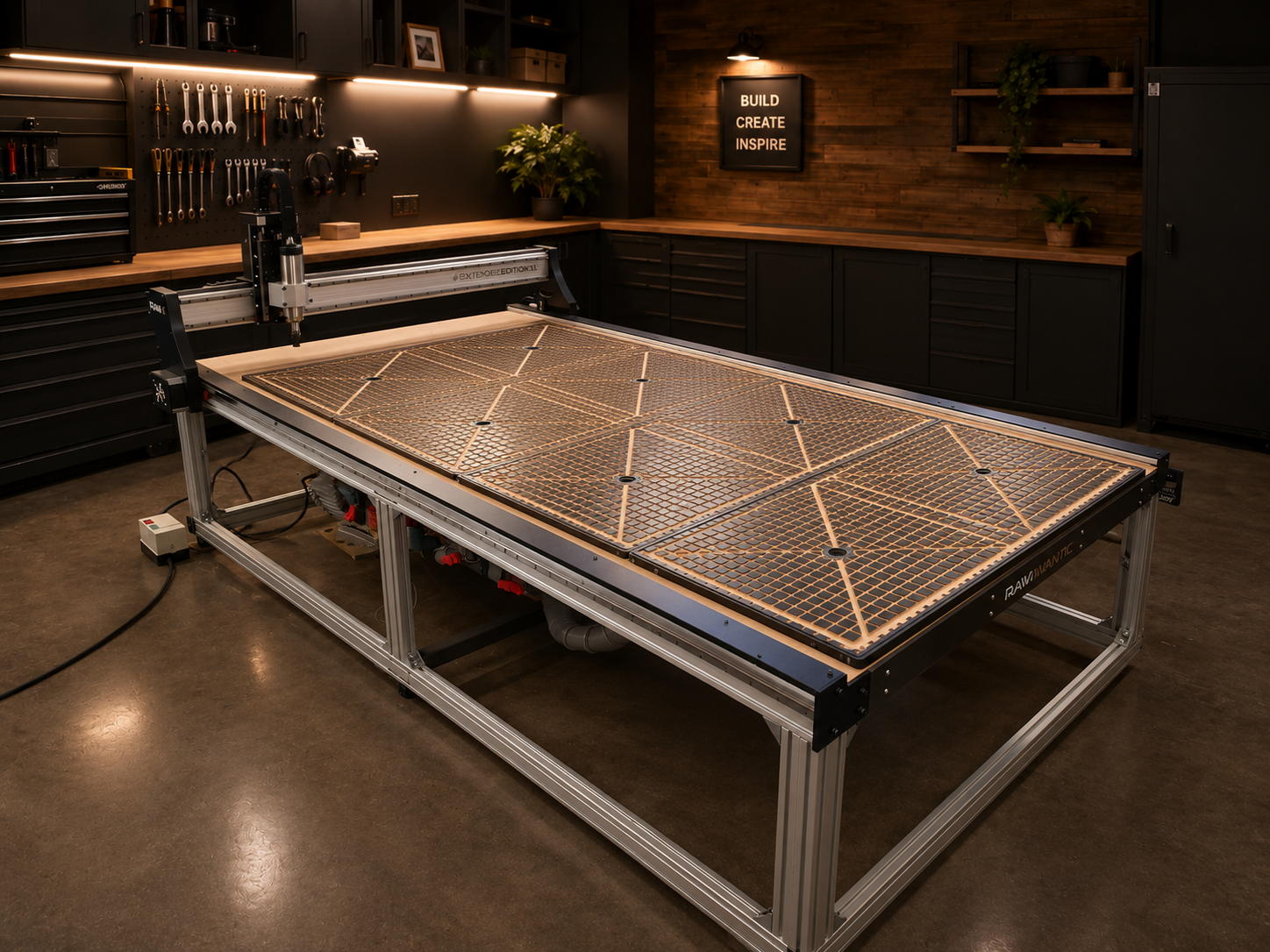

Raw Avantic Extended XL

Raw Avantic Extended är resultatet av över 15 års utveckling, där målet hela tiden har varit detsamma: att skapa en prisvärd, robust och flexibel CNC-maskin för seriös bearbetning.

Avantic-serien har genom åren funnits i flera olika utföranden, från konstruktioner helt i aluminium till dagens version där maskinens mest kritiska delar är tillverkade i pulverlackerat stål. Maskinen används idag av både hobbyanvändare och företag med verklig produktion.
Alla större Avantic Extended-maskiner byggs och kontrolleras hos oss innan leverans. Kunden kan sedan välja att hämta maskinen färdigmonterad hos oss i Flen, eller få den levererad i större nedplockade moduler för enklare transport och inflyttning.

Det gör att du får en maskin som är byggd och förberedd av oss, samtidigt som transporten kan anpassas efter lokal, dörröppningar och praktiska förutsättningar på plats.
Raw Avantic Extended är byggd för dig som vill ha en stark och stabil CNC-maskin för trä, plast, skivmaterial och lättare bearbetning i aluminium, med en konstruktion som ligger nära större industrimaskiner men i ett mer hanterbart format.

2.2kw spindel

Luftkyld 2.2 kw spindel med integrerad VFD som är kopplad till övrig elektronik. Med denna spindel kan du använda skär från 1-13mm (ER 20).

Vi rekommenderar luftkyld då den är enkel att arbeta med och minst lika bra då du skär i trä och aluminium.

Vi inkluderar Skydds och dammhuv samt spindelfäste utan extra kostnad Dammhuven har en 100mm anslutning men kan dimmas ner till tex 50mm. En dammhuv tar upp damm och skyddar användare från eventuella splitter.

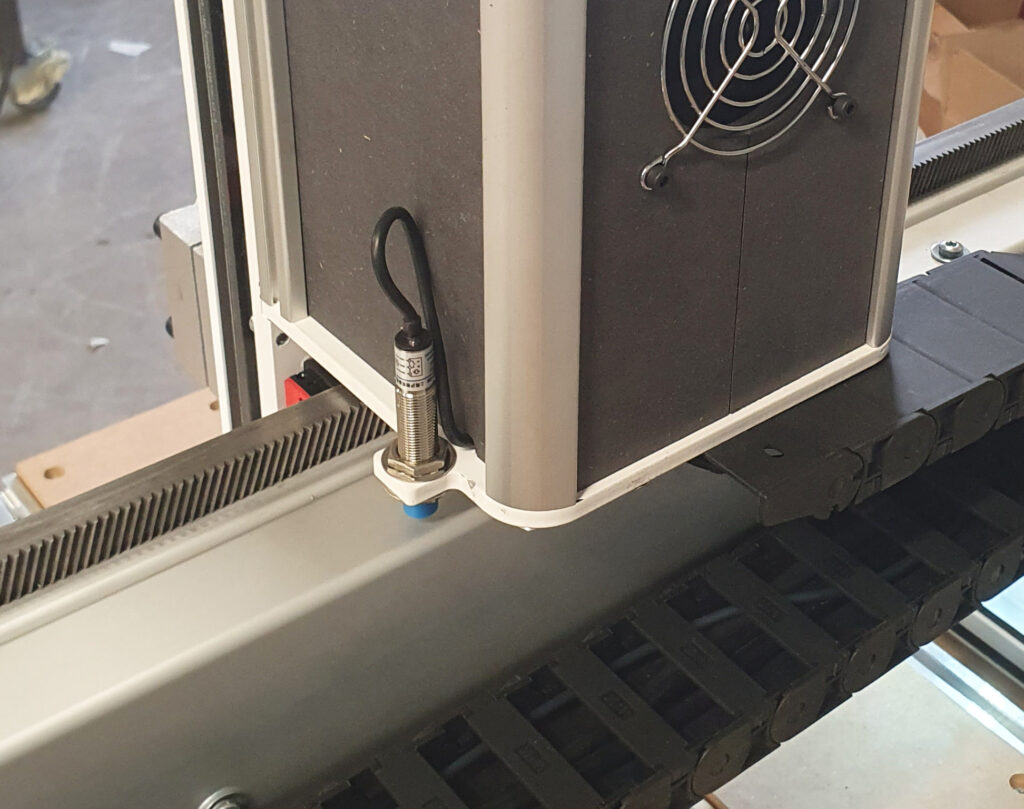

Kalibrering

Raw Avantic Extended XL har säkerhet, homing och kalibrerings switchar för säkerhet och precision. Switcharna är så kallade Proximity switchar som inte har några mekaniska delar. Proximity switchar  är extremt noggranna så att maskinen kan återgå till sin “hem” position men bästa tänkbara precision.

Säkerhets switcharna ser till att maskinen inte kan gå för långt utan stannar systemet samt spindel så fort maskinen går för långt ut åt något håll.

Precision

Precision är en balans mellan användare och maskin. Det handlar om hur bra dina ritningar är, spindel, varvtal och hur snabbt du skär. Vid en normal hastighet på ca 2-4000m / min har maskinen samma noggrannhet som dyra industrimaskiner. Repeterbarhet är: +/- 0,1 mm – 0,05 mm .

Maskinen är byggd för att huvudsakligen skära i trä, plast och liknande material. Du kan skära i aluminium men det kräver erfarenhet oavsett vilken maskin du använder.

Vad kan jag skära med en Raw Avantic

Mjuk trä, hård trä, spån, Mdf, plast, aluminium, Skylttillverkning, 3D utskärning samt gravering mm. Alla material har olika egenskaper och kräver rätt hastighet och skär. Men efter lite träning så är det enkelt..

Styrskenor

Avantic Extended XL levereras med kraftiga 20mm styrskenor samt block av Hiwin typ. Styrskenor har en extrem precision som ser till att axlarna inte “Glappar” Styrskenor är att föredra utöver andra lösningar.

Styrskenor möjliggör extrema hastigheter och precision. Dyra industrimaskiner kör uteslutet med styrskenor och det finns en bra anledning till det.

Varje block kan smörjas individuellt med maskinfett eller spraysmörj som sprutas direkt på skenorna.

Förbrukningsbord (Waste board)

Förbrukningsbordet är tillverkat av MDF och består av två bord, ett basbord och ett förbrukningsbord. Du kan enkelt skära ut ett nytt förbrukningsbord  i MDF eller annat material efter att du slitit ut det gamla.

Skenorna är specialtillverkade för att passa våra klammers. Bordet är av infinity typ vilket innebär att du kan köra längre stycken än bordet genom att skjuta fram det mellan körningarna.

Closed loop, Hybrid servo motorer

Välj standard NEMA 23 eller Closed loop, hybridservomotorer, Hybridservomotorer har förmågan att självkorrigera för att förhindra att maskinen förlorar position. Denna maskin har en utväxling på 2:1 på varje motor.

Behöver man dyrare Hybridservomotorer?
Nej. Dagens elektronik är så pass bra att den sällan tappar position. Om maskinen tappar position så kan felet bero på annat som bör åtgärdas i vilket fall.

Vi har valt Nema 23 elektronik samt 2.2kw spindel för att stanna vid 1-fas och 220 volt.

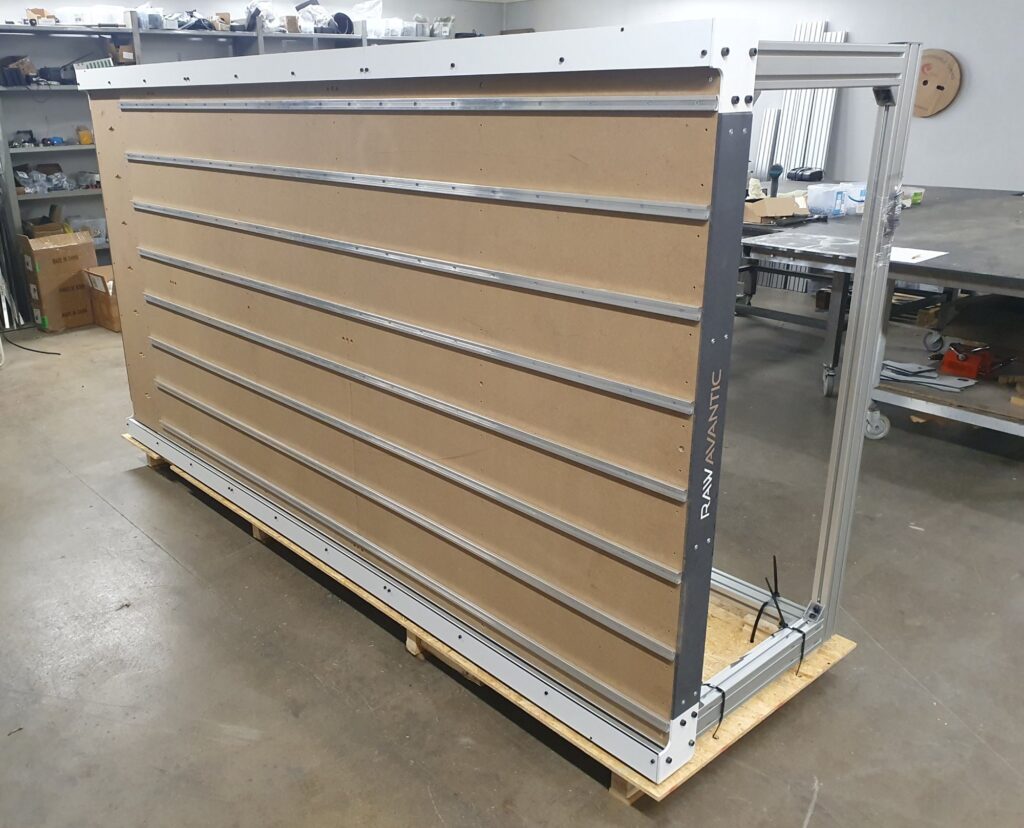

Hur levereras maskinen?
Maskinen byggs och kontrolleras hos oss innan leverans. Kunden kan välja att hämta maskinen färdigmonterad hos oss i Flen eller få den levererad i större nedplockade moduler för enklare transport och inflyttning.

Vid upphämtning i Flen erbjuder vi en genomgång av hela maskinen på plats, ungefär som en kort introduktionskurs. Om kunden önskar går vi även igenom grundläggande användning och testkör maskinen tillsammans. Manual, instruktioner och support ingår

Fördel med våra maskiner.

Vi försöker alltid att hålla vikten nere på våra maskiner. Om man jämför en större Avantic som väger ca 150-300kg så väger en stålmaskin upp till 2 ton i samma mått.

En stålmaskin kan bara stå på betonggolv medan en Avantic kan stå var du vill och även kan bäras upp eller ner för trappor.

En stålmaskin kräver en lastbil eller kranbil som kan lossa 2 ton. För att ta in en stålmaskin så behöver du stora portar, medan en Avantic kan flyttas med pall lyft och genom dörrar. Om maskinen är i vägen kan den flyttas. Våra maskiner har inte samma massa som dyra industri maskiner, men skär du i trä, plast eller aluminium räcker det mer än väl.

Snedskurna kuggstänger.

Denna maskin levereras med snedskurna kuggstänger som standard. Jämfört med raka kuggstänger ger de en tystare gång, mindre vibrationer och en mjukare rörelse genom hela maskinens arbetsområde.
Fördelarna märks framför allt vid snabba förflyttningar och joggning, där maskinen upplevs mer följsam och mekaniskt lugnare. Den snedskurna utformningen ger också en jämnare kraftöverföring mellan kugghjul och kuggstång, vilket bidrar till mindre spel och en mer förfinad gång.

Raka kuggstänger fungerar fortfarande bra och kan ge liknande slutresultat i själva bearbetningen, men snedskurna kuggstänger lyfter maskinens känsla till en högre nivå.

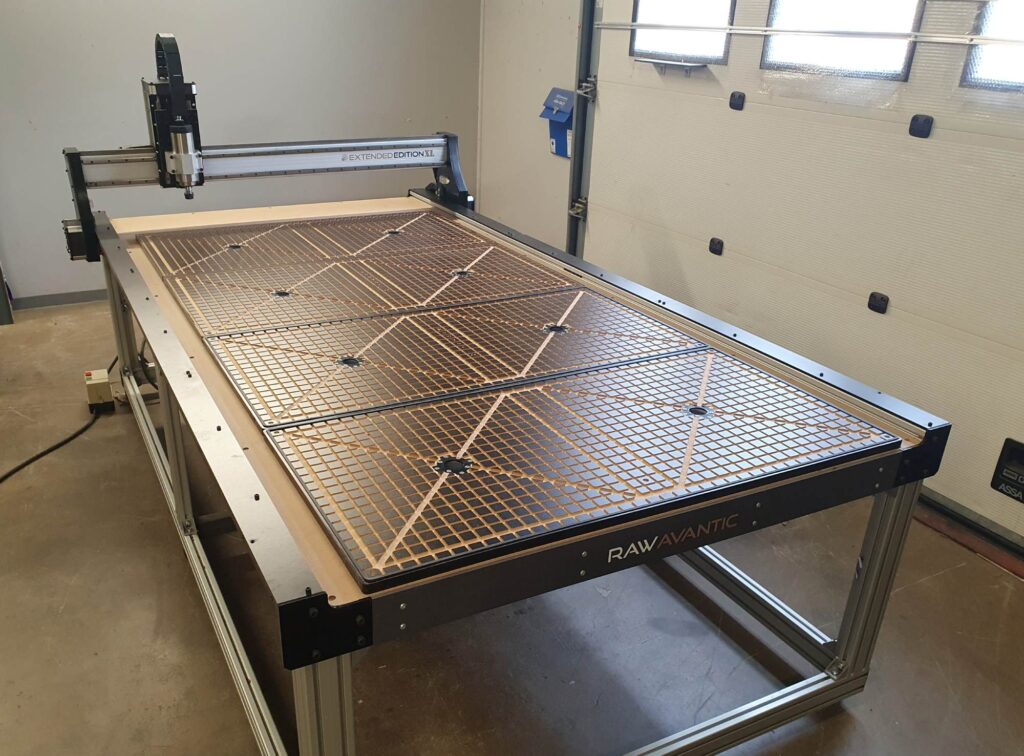

Tillval för maskinerna

Till denna maskin kommer det att finnas flera tillval för dig som vill bygga vidare och anpassa maskinen efter dina behov. Exempel på tillval som är planerade är stålförstärkningar och vacuumbord samt andra funktioner.
Flera av dessa lösningar är fortfarande under utveckling, men tanken är att hela systemet ska vara förberett för framtida uppgraderingar. Det innebär att tillvalen ska kunna monteras i efterhand utan att du behöver byta ut hela maskinen eller göra större ombyggnationer.

Det gör att du kan börja med en stark grundmaskin och sedan uppgradera i takt med att dina behov växer, din produktion förändras eller du vill ta nästa steg i din maskinlösning.

Är det svårt att jobba med en CNC maskin?

Raw Avantic är en av de mest lättanvända maskinerna i sin klass. Vi har lagt stor vikt vid att göra hela upplevelsen så enkel och smidig som möjligt, vilket innebär att du inte behöver ha någon tidigare erfarenhet för att komma igång.

Det mest utmanande momentet är oftast att rita upp sina delar, men själva körningen av maskinen är betydligt enklare än många tror. När du har gjort ditt första snitt faller det mesta på plats, och du förstår snabbt hur arbetsflödet fungerar.

Programvara

Att skära med en CNC maskin kräver 2-3 olika program så som ritprogram, CAM program (ställa in filerna du ritat) och Styrprogram (för att köra filen). För att styra denna maskin använder vi Mach3. CAM programmet vi rekommenderar finns i olika versioner och heter Vectric. programvaran har även ett integrerat ritprogram för enklare modeller och du klarar dig med dessa två program i början. Läs mer om CAM programmet nedan denna text. Växer du ur ritprogrammet i CAM delen så kan du använda mer avancerade ritprogram så som Auto CAD eller Fusion360 m.fl. Om du är osäker på hur du gör och vilken programvara som behövs så hjälper vi dig, fråga bara.

Mach3
Mach3 är det mest använda styrprogrammet i världen vilket betyder att det finns mer support och funktioner för detta program än någon annan. Mach3 ser omodernt ut men vi har uppdaterat det med egen UI så att det ser mer modernt ut. Uppdateringen är helt gratis för våra kunder och instruktioner finner du här: Uppdatera Mach3, se bild till höger.

Att ställa in maskinen
Efter att din maskin levererats så ska den ställas in med styrprogramvara för att kunna köras. Vi har en guide för detta högst upp på sidan ”Ställ in din maskin här” Om du stöter på förhinder eller känner att du inte har tid så kan vi göra det åt er. Skicka datorn till oss medan du väntar på din maskin. Datorn ska vara version WINDOWS 7-10. Datorn kan vara begagnad och laptop eller stationär. Datorn behöver inte ha hög prestanda då den endast ska styra maskinen. Vi rekommenderar att du har en separatdator för att styra maskinen.

Maskinen är kompatibel med nästan alla styrprogram så som UCCNC, Linux eller annat, men vi levererar endast inställningar för Mach3

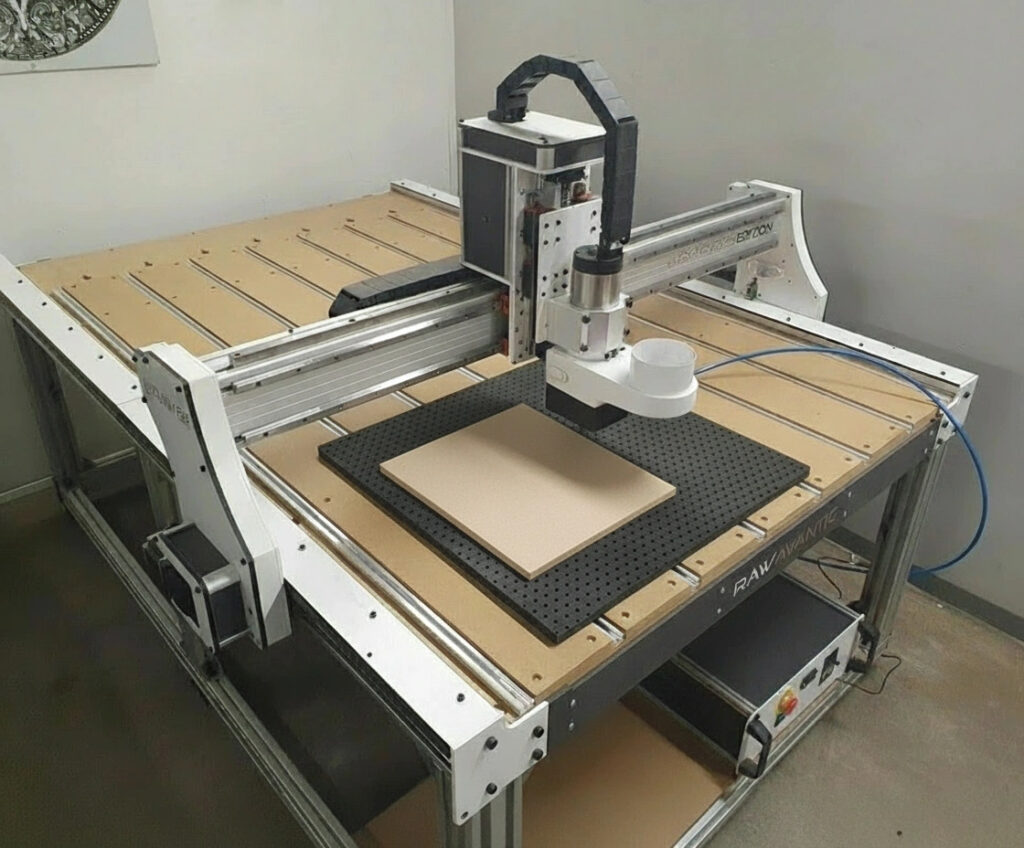

Inbyggda motorer

Alla motorer på en Avantic Extended är inbyggda och skyddade från stötar och damm. Motorkåporna är enkla att ta bort för service eller reparation.

Motorerna kan enkelt plockas bort och skickas till oss för service om det skulle behövas. Denna maskin har en utväxling på 2:1 på varje motor för mjukare och framförallt starkare gång.

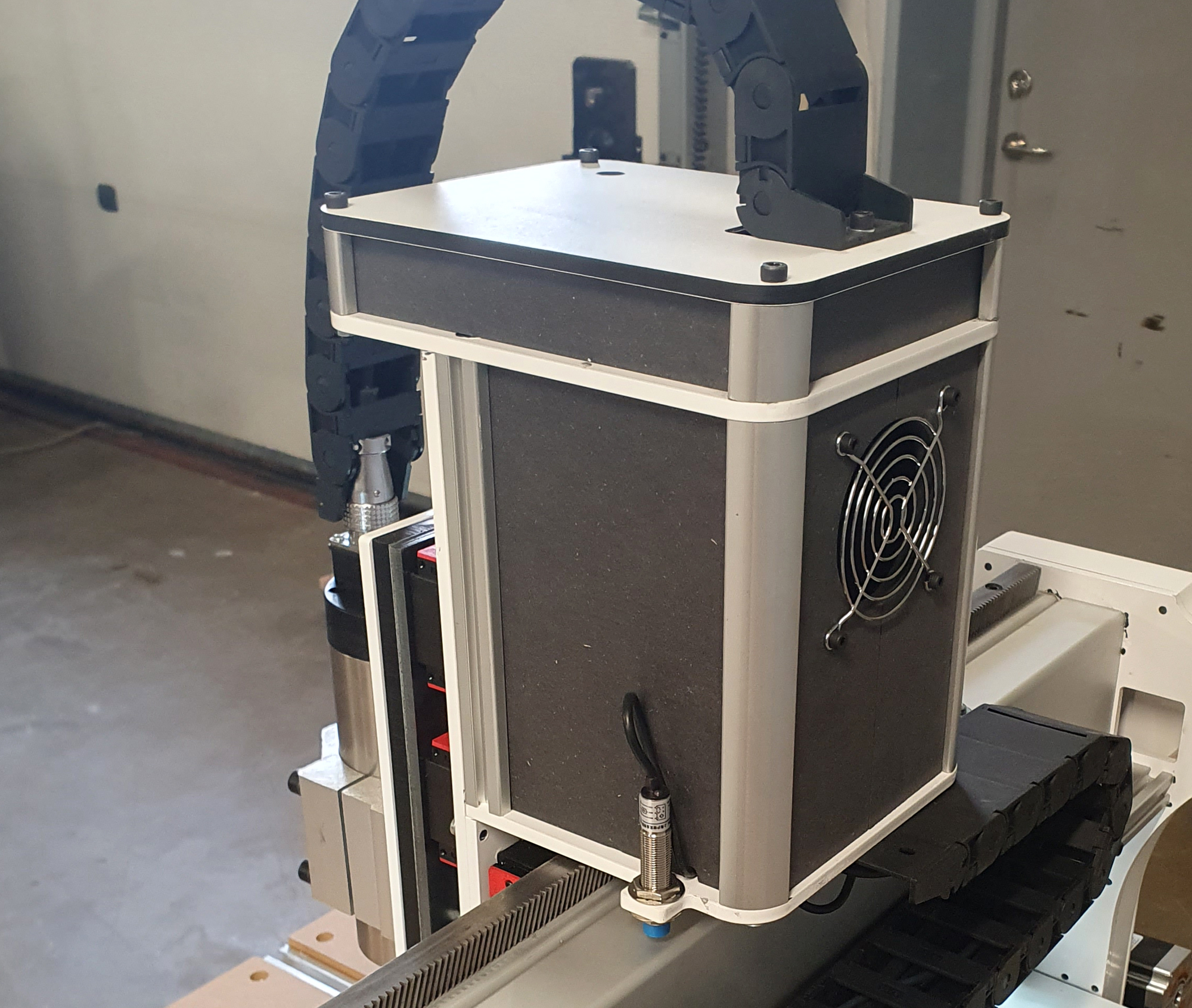

Ombyggd Z-axel

Z-axeln på en Extended maskin är byggd av stål och har skyddad elektronik. Axeln är löstagbar för enklare service.

Axeln lossar du med ett par skruvar. Kablarna pluggar du enkelt ur.

Lägesbrytarna sitter utanför axeln så att du enkelt kan serva dom vid behov.

Maskinerna bygger vi med andra maskiner

Vi bygger våra maskiner med toppmoderna fiberlaser, CNC maskiner samt lasersvetsar. Delarna skär vi ut med fiberlaser som sedan pulverlackas i våra egna ugnar.

Vissa delar är lasersvetsade i jiggar för att säkerställa en kalibrerad och stark konstruktion

Byggd av arbetare för arbetare

Raw Avantic är en CE certifierad CNC maskin som tillverkas i Sverige och framtagen av oss som tidigare arbetade som möbelsnickare. Maskinen kom till som ett alternativ till de dyra, tunga Asien maskiner som oftast har en leveranstid på 3-4 månader med tveksam support.

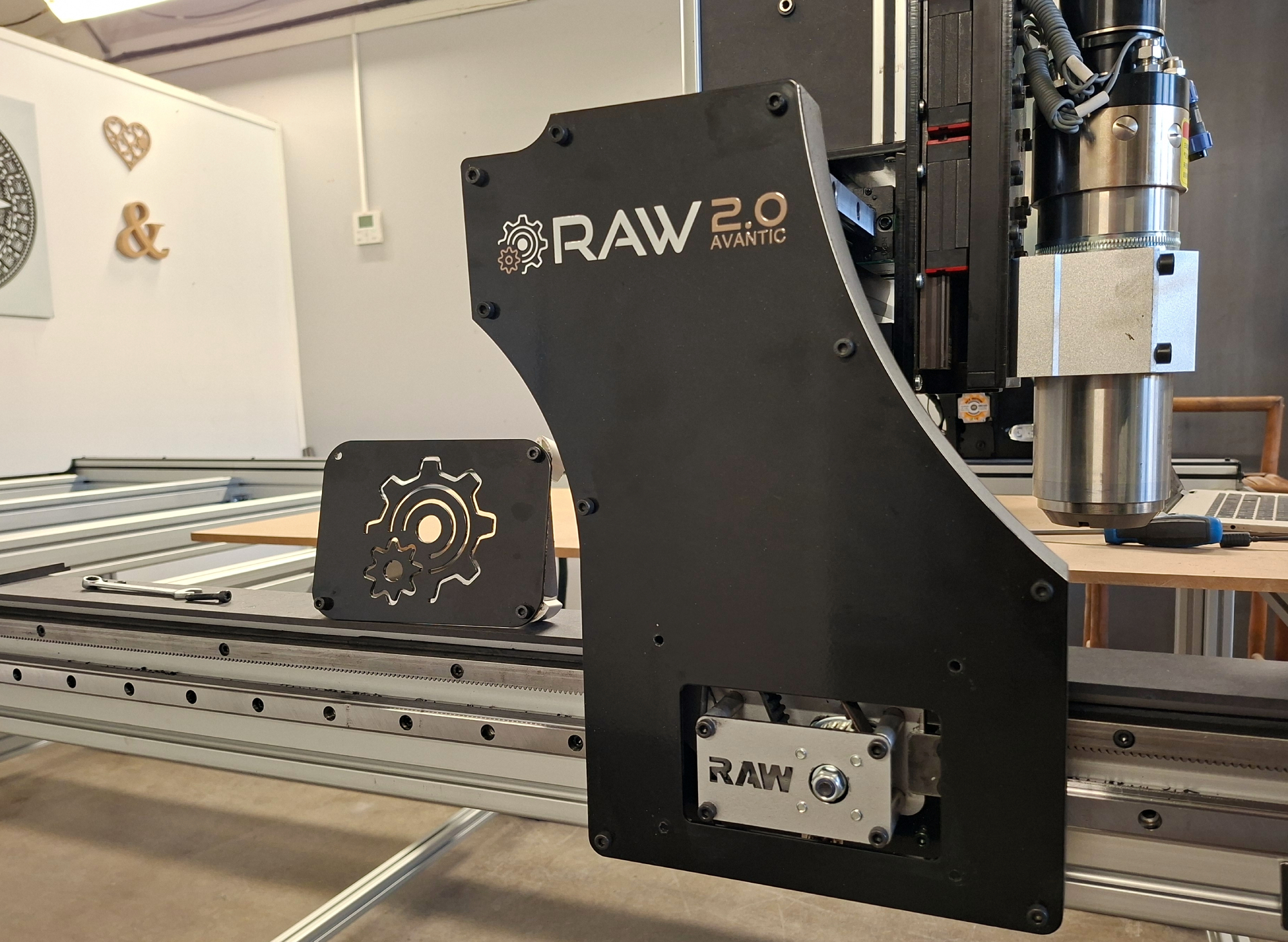

Stålplåtar

Tidigare tillverkades alla plåtdelar i aluminium, men med denna modell går vi över till stål i samtliga bärande delar. Det gör maskinen något tyngre, men också betydligt stabilare. En högre vikt i rätt delar ger en lugnare gång, mindre oönskade rörelser och bättre förutsättningar för rena och exakta snitt.
Ståldelarna är laserskurna med hög precision och pulverlackade för att tåla tuff användning under lång tid. Resultatet är en mer robust maskin som är byggd för att klara både hög belastning och krävande arbetsmiljöer.
För dig som vill ta styvheten ytterligare ett steg finns även ett ståluppgraderingskit som tillval, utvecklat för att göra maskinen ännu mer vridstyv och stabil.

Några av våra kunder

Leverans

Större maskiner hämtas normalt på plats hos oss i Flen. Maskinen är stor och tung, och kunden ansvarar själv för lämplig transport, fastspänning och lossning vid slutdestination.

Frakt kan ordnas i vissa fall, men behöver alltid räknas separat eftersom stora CNC-maskiner är dyra att transportera och kräver rätt hantering. Kontakta oss innan beställning om du vill få maskinen skickad.

Observera att denna produkt säljs utan frakt. Om maskinen inte hämtas av kund ordnas eventuell frakt i efterhand efter överenskommelse.

Specificationer

• Färg: Svart
• Material: Stålplåt, HPL, Aluminium förstärkt med stål
• LED-lampor under X-axeln
• Luftkyld spindel kopplad till övrig elektronik för automatisk start/stop
• Hylsor för spindel 1-13mm
• Dammuppsamlare för spindel
• 80mm spindelfäste
• 5x Proximity brytare för säkerhet, nollning och kalibrering
• Styrning: PC med Mach3
• Kulskruv: På Z-axeln
• Kuggstångsdrift med utväxling: På X, A och Y-axeln
• Snedskurna kuggstänger: X, A och Y-axeln
• NEMA 23 stegmotorer 3A
• Låg vikt och lämplig för plast och trägolv
• Stark konstruktion som möjliggör underrede
• 20mm Linjärstyrning på alla axlar, HIWIN-typ
• Repeterbarhet: +/- 0,1-0,05 mm
• Backlash: +/- 0,1-0,05 mm
• Spänning: 220–240 VAC, 1-phase (L/N/PE), max 10 A.
• Support per telefon och e-post
• CE märkt

Storlek på 1690x2800mm maskin

• Maskinfotavtryck ca 2800x1690mm
• Arbetsarea: (L)2800mm x (B)1380mm
• Max utskärning: (L)2460mm x (B)1250mm (Helskiva)
• Vikt: 275kg
• Höjd under Z-axel: 145mm

Funktioner

• 90-graders kalibrering vid start
• 5 säkerhets-, hem- och kalibreringsbrytare
• Kalibreringsfunktioner för att kalibrera alla riktningar, vänster, höger, upp, ner och höjd
• “Homing” av maskin med Proximity brytare för extra noggrannhet
• Hastigheter upp till 25000mm / min
• Skär i trä, plast och mjuk metall
• LED-lampor under X-axeln
• Låg vikt och lämplig för plast och trägolv
• Support per telefon och e-post

Detta ingår

• Raw Avantic CE certifierad CNC-maskin
• Mach3 styrprogrammvara (Tillval)
• Elektroniklåda som går att plugga ur för enkel service
• Dammuppsamlare för 100mm slang
• UC100 modul för att kunna styra maskinen med USB (kompatibel med UCCNC styrprogramvara)
• Kalibreringsplatta för att kalibrera X,Y samt Z axel, dvs alla axlar.
• 2.2KW Luftkyld spindel med inverter kopplad med övrig elektronik
• Nycklar för spindel 22 samt 30mm
• Instruktionsmanual för CNCmaskin
• Instruktionsvideon och tillgång till dedikerad hemsida för maskin
• Support via telefon eller mail

Tillval (välj tillval högst upp på sidan för att se pris)

Mach3
Mach3 är ett styrprogram för att styra maskinen. Det finns olika styrprogram så som UCCNC, Mach4, Linux med flera. Vi har valt att använda Mach3 då det är det best använda styrprogrammet i världen vilket betyder att det finns oändligt med funktioner som kan laddas hem oftast gratis. Maskinen är kompatibel med nästan alla styrprogram som inte är Arduino baserade, Så du kan byta styrprogram när du vill. Observera att vi endast har inställningar för Mach3 men är du något kunnig så är det enkelt att ställa in maskinen i vilket styrprogram du vill. Om du inkluderar Mach3 så får du även med vårt uppdaterade användargränssnitt som du kan läsa om lite högre upp.

Färdiginställd styrdator som tillval
Som tillval kan maskinen levereras med en färdiginställd styrdator. Datorn är normalt en begagnad dator som vi har gått igenom, rensat och byggt om för att användas som styrdator till CNC-maskinen.

Vi rekommenderar att man använder en separat dator endast för att styra maskinen. En CNC-dator står ofta i en dammig verkstadsmiljö och bör därför inte användas som vanlig arbetsdator.

Datorn bör endast innehålla styrprogrammet och de filer som ska bearbetas. Genom att hålla datorn ren från onödig programvara minskar risken för störningar, och eventuell support blir enklare eftersom vi lättare kan utesluta problem från andra program, uppdateringar eller bakgrundsprocesser.

I många fall använder vi äldre och välbeprövade operativsystem, till exempel Windows 7, eftersom det är mycket stabilt för styrprogram som Mach3. Därför rekommenderar vi normalt inte att styrdatorn är uppkopplad mot internet. Syftet med den färdiginställda datorn är att ge en så stabil och enkel maskinstyrning som möjligt.

Closed loop, Hybrid servo motorer
Välj standard NEMA 23 eller Closed loop, hybridservomotorer, Hybridservomotorer har förmågan att självkorrigera för att förhindra att maskinen förlorar position.

Behöver man dyrare Hybridservomotorer?
Nej. Dagens elektronik är så pass bra att den sällan tappar position. Om maskinen tappar position så kan felet bero på annat som bör åtgärdas i vilket fall.

Observera att instruktioner och videon nedan är för en äldre version av Avantic (2022 version). Maskinerna idag ser och är något annorlunda men instruktionerna är det samma. Vi jobbar på nya videor för Extended modellen.
