Du kan bygga en Raw Creative 2.5 i aluminium eller köpa den färdigbyggd i stålkonstruktion av oss.
Som färdigbyggd maskin levereras den monterad, inställd och redo att komma igång med. Vill du bygga maskinen själv finns mer information och byggmaterial på www.rawcnc.com.
Leveranstid just nu 14-21 dagar.
En CNC maskin med Stålram och Kuggstång.
Raw Avantic Creative Edition är en kraftig CNC-maskin framtagen för dig som vill ha en stabil och färdigbyggd maskin i hobby- och semiproffsklassen.
Den nya versionen byggs med en robust stålram istället för aluminiumram. Det gör konstruktionen betydligt styvare och stabilare, så pass att maskinen nu kan stå på egna ben utan att vara lika beroende av ett separat tungt bord som stöd.
Maskinen bygger på samma grundtänk som våra större Raw Avantic-maskiner, med tjocka stålplåtar, linjär skenstyrning och industrielektronik. Resultatet är en stark och precis CNC-maskin som kan arbeta snabbt och med mycket god skärprecision.
Välj kuggstång om du vill ha en snabb och stark maskin med mycket bra skärresultat. Det är den bästa allroundlösningen för större arbetsytor och passar utmärkt för trä, plast, skivmaterial, skyltar, inredning, prototyper och lättare produktion.
Creative Edition levereras helt färdigmonterad. Du behöver alltså inte bygga ihop maskinen själv som med många andra maskiner på marknaden. Maskinen är färdig att installera, ställa in och börja använda. Observera att maskinen är en desktopmaskin och underede köpes separat.

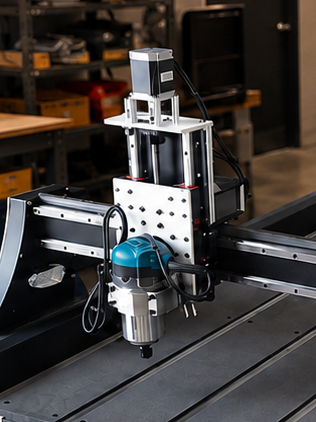

Köp till Kantfräs med ER11 hylsor och atomatisk start stop
Skärhuvud ingår inte som standard, vilket gör att du själv kan välja den lösning som passar din budget och användning bäst.
För enklare CNC-arbete i trä, plast, skyltmaterial och lättare gravyr fungerar en kantfräs mycket bra. Det är ett prisvärt och enkelt alternativ för dig som vill komma igång snabbt. Vi erbjuder även en kantfräs som tillval, med ER11-hylsa och extern styrkabel för automatisk start och stopp från maskinens styrning.
ER11-hylssystemet gör det enklare att använda vanliga CNC-fräsar, och den externa styrkabeln gör att fräsen kan styras direkt från maskinen utan att du behöver starta och stoppa den manuellt.
Det går även utmärkt att använda en vanlig vattenkyld eller luftkyld CNC-spindel, till exempel 1,5 kW eller 2,2 kW. Ett komplett paket med spindel och VFD brukar kunna köpas för cirka 3 500 kr beroende på modell och leverantör. Vi kan tipsa om var du hittar lämpliga paket.
Att koppla in en spindel är i grunden enkelt, men eftersom det handlar om elinstallation ska inkoppling göras av elektriker eller av person med rätt behörighet. Med rätt förutsättningar tar själva inkopplingen oftast bara några minuter. Vi har även korta guider som visar principen, men spindel, VFD och inkoppling är något kunden själv ansvarar för.
På så sätt kan du börja enkelt med vår kantfräs och senare uppgradera till en kraftigare spindel om behovet växer.
15mm Styrskenor
Raw Creative glider på riktiga styrskenor. Styrskenor ger maskinen den stabilitet och styrka som en riktig CNC maskin kräver. Andra maskiner i samma prisklas har plasthjul som är mer lämpade för 3D skrivare och leksaker. Styrskenor är dyrt men vi har pressat ner priserna så gått det går då vi tycker att det är den enda vettiga lösningen för en bra maskin.
På skenorna sitter det 12 stycken styrlagerblock som går att smörjas individuellt.

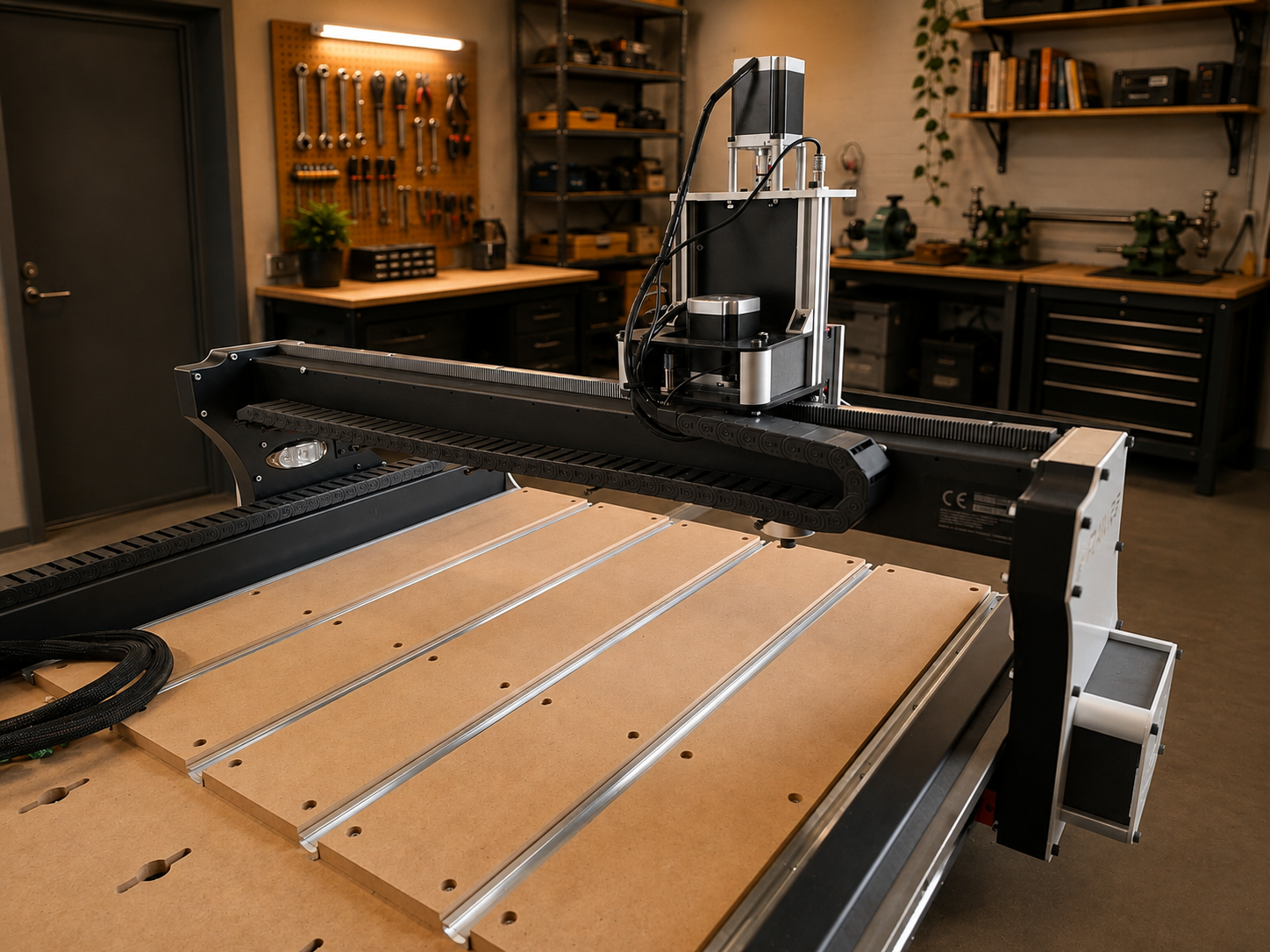

Förbrukningsbord
När du beställer din Raw Creative-maskin kan du välja att lägga till ett komplett förbrukningsbord anpassat för maskinens konstruktion. Förbrukningsbordet består av två lager, en slityta och ett basbord som låser maskinen i 90 gradersvinkel. Det övre lagret (slitytan) kan enkelt bytas ut när det slits-
Vill du bygga ett eget bord går det utmärkt se video här: https://youtu.be/ztYKh6xacE8?si=Cxs_SwPBbNNJnqMY
Bilden ovan visar ett förbrukningsbord i svart fukttrög MDF.
Stegmotorer
Vi har valt att utrusta maskinen med kraftfulla 3 Amp Nema 23-stegmotorer istället för de svagare Nema 17-motorerna som finns i många andra maskiner i denna prisklass. Ramen är tillverkad av aluminium och plåtarna av stål och HPL, men maskinen bibehåller ändå en relativt låg vikt tack vare sin optimerade design och struktur.
Motorerna är tillräckligt starka för att en fullvuxen vuxen skulle kunna stå på gantryt medan maskinen skär.

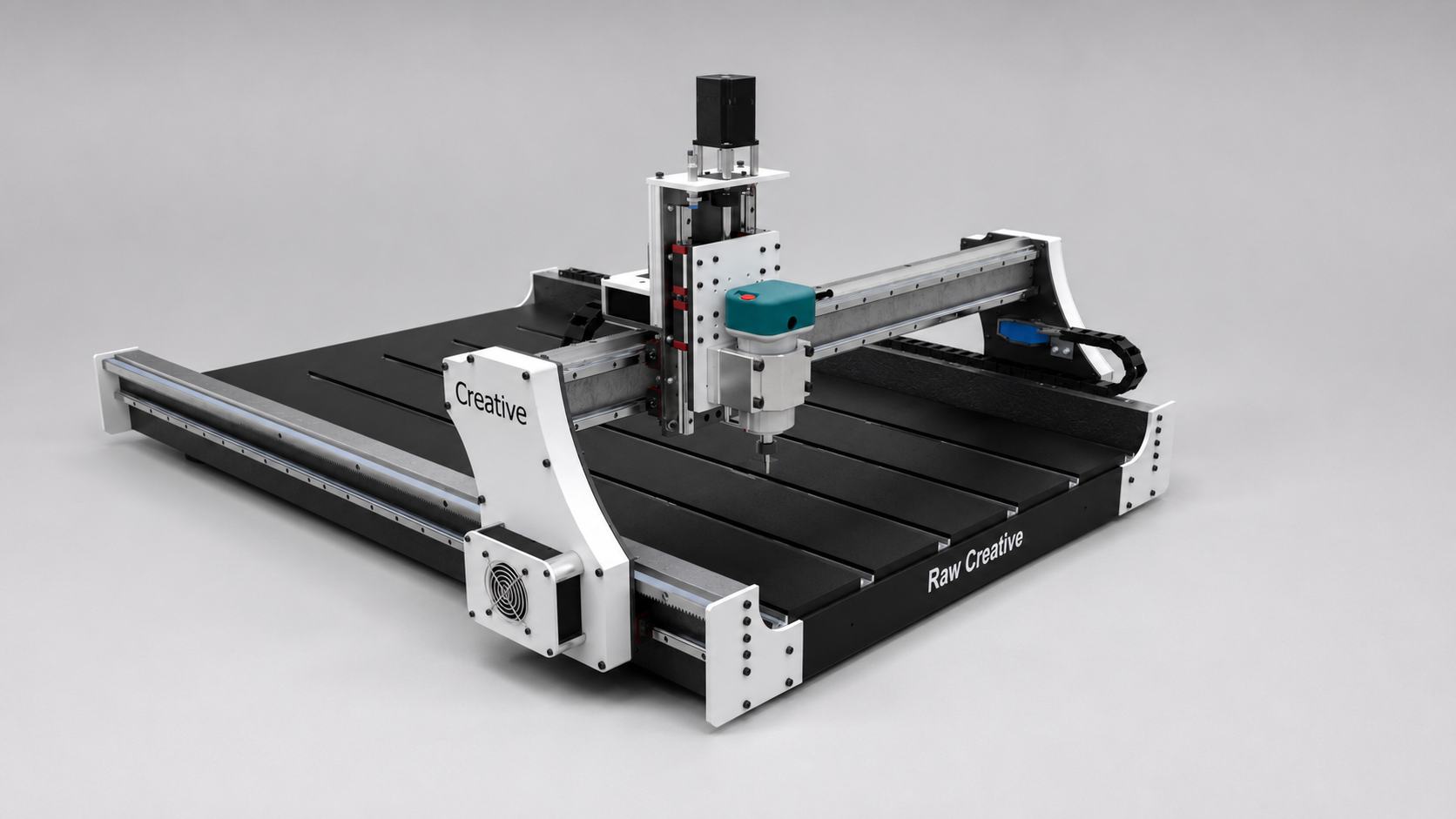

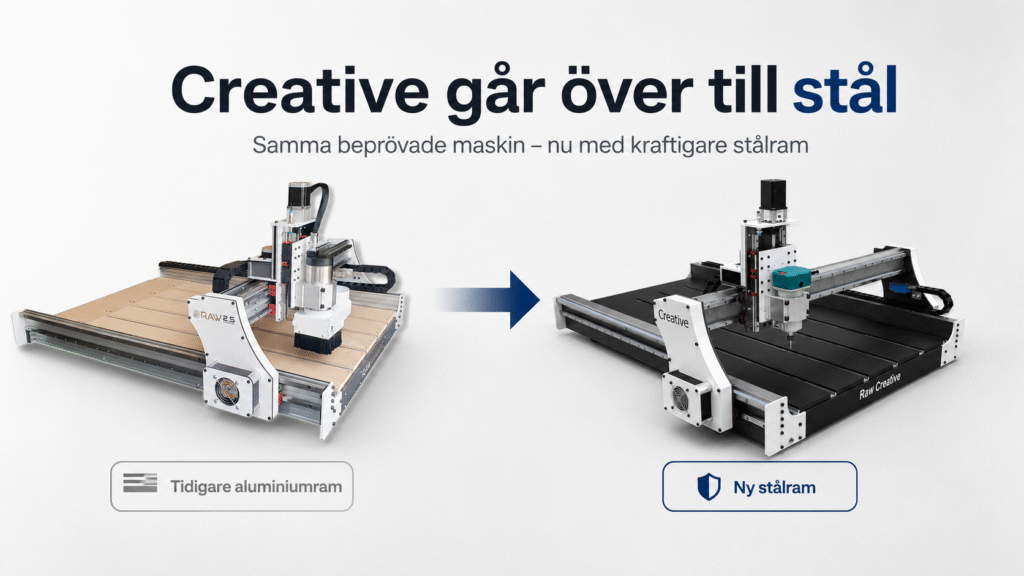

Creative går nu över till stålram
Tidigare byggdes Creative med en kraftig aluminiumram, men vi konverterar nu våra maskiner till stålram. Först ut är Creative.
Själva maskinen bygger fortfarande på samma beprövade grundkonstruktion, med samma rörelsesystem, samma plåtdelar, samma skenstyrning och samma maskinprincip som tidigare. Den stora skillnaden är ramen.
Den nya ramen byggs med dubbelt så breda profiler och i stål istället för aluminium. Det ger en betydligt stabilare och kraftigare maskinbas, med bättre styvhet och en mer robust känsla i hela konstruktionen.

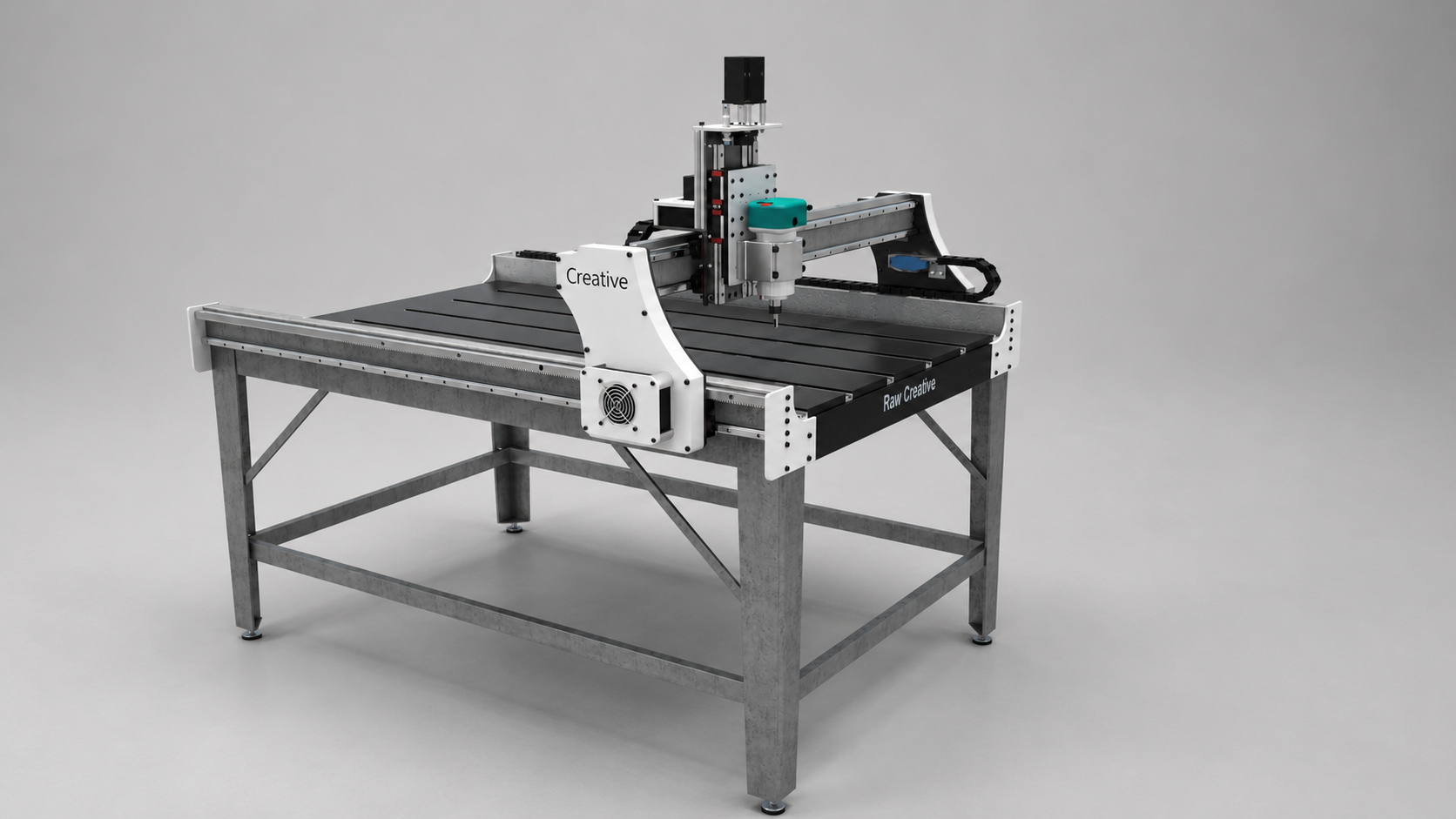

Tack vare den starkare stålramen kan maskinen nu även köpas med ben och stå som en fristående maskin. För dig som föredrar en bordsmonterad lösning går det fortfarande utmärkt att placera maskinen på ett kraftigt och plant bord. Då kan du enkelt ha dator, skärm och tangentbord framför maskinen på samma arbetsplats.
Alla bilder på vår tidigare Creative-maskin visar fortfarande samma maskinmodell och samma grundlösning. Det som har ändrats är att aluminiumramen nu ersätts av en kraftig stålram.
Spindel/fräs
Vi har anpassat maskinen för olika fästen så att du själv kan välja vilket skärhuvud du vill ha. Vi rekommenderar en 1.5kw spindel eller kantfräs som vi nämner nedan.
Du kan ha en vanlig kantfräs från tex Makita,Bosch eller Dewalt. Spindel med VFD behöver kopplas ihop. Du kan även ha en 1.5kw spindel, men det blir dyrare och lite mer komplicerat att koppla. Här hittar du billiga kantfräsar (obs välj standard rund 65mm skaft)
Z-axeln har både kulskruv och skenstyrning för maximal precision.
Kalibrering, gränslägesbrytare
Raw Creative är utrustad med induktions brytare som är mer pålitlig och innehåller inga rörliga delar. Vi har sett till att maskinen har brytare åt alla håll för nödstopp, kalibrering samt nollställning av koordinater.
Denna maskin har en unik funktion där du kan “tvinga” maskinen att ställa sig 90 grader vid uppstart så att maskinen skär perfekta delar. Tack vare att maskinen har induktions brytare för var motor så kan maskinen placera alla motorer på angivet avstånd.
Precision
Precision är en balans mellan användare och maskin. Det handlar om hur bra dina ritningar är, spindel, varvtal och hur snabbt du skär. Vid en normal skärhastighet på ca 2-4000mm/min har maskinen samma noggrannhet som dyra industrimaskiner.
Repeterbarhet: +/- 0,1-0,05 mm Backlash: +/- 0,1-0,05 mm
Maskinen är byggd för att huvudsakligen skära i trä, plast och liknande material. Du kan skära i aluminium men det kräver rätt inställningar oavsett vilken maskin du använder.
Är det svårt att jobba med en CNC maskin?
Raw Avantic är en av de mest lättanvända maskinerna på marknaden. Vi har lagt stor vikt vid att göra maskinerna så smidiga som möjligt, så du behöver ingen tidigare erfarenhet för att börja. Det svåraste momentet är att rita dina delar – resten är enkelt. När du har gjort ditt första snitt förstår du direkt.
I samband med leverans ingår en utbildning på cirka 1 timme där vi går igenom allt du behöver för att komma igång. Utbildningen sker på plats vid leverans eller vid en avtalad tid. Om ni önskar utbildning på plats hos er verksamhet erbjuder vi det mot en extra kostnad – kontakta oss gärna för prisuppgift.
Se även våra instruktionsfilmer på hemsidan och YouTube för att få en känsla för hur enkelt det är att arbeta med en Raw Avantic-maskin.
Programvara
Raw Creative är byggd för styr programvaran Mach3 men är helt kompatibel med all programvara som styr 3A, Nema 23 motorer så som Mach3, 4, UCCNC, Arduino, Linux eller annat. Du kan fritt byta till vilket system du vill men vi rekommenderar Mach3 och har endast support för detta. Om du ska byta styrprogram så behöver du även byta styrkort för respektive system så som Linux, GRBL eller annat.
Mach3
Mach3 är det mest använda styrprogrammet i världen vilket betyder att det finns mer support och funktioner för detta program än någon annan. Mach3 ser omodernt ut men vi har uppdaterat det med egen UI så att det ser mer modernt ut. Uppdateringen är helt gratis och instruktioner finner du här: Uppdatera Mach3, se bild till höger.
UCCNC, Linux eller annan kontrollmjukvara
Raw Creative är kompatibelt med de flesta styrprogram men vi har bara inställningar för Mach3. Om du har hyfsad kunskap om styrprogram är det enkelt att byta styrkort och ställa in maskinen för valfritt alternativ.
Att ställa in maskinen
Du finner en guide på vår hemsida för att ställa in maskinen med färdiga filer som du endast klistrar in i rätt mapp.
För denna guide ska datorn ska vara version WINDOWS 7-10. Datorn kan vara begagnad och laptop eller stationär. Datorn behöver inte ha hög prestanda då den endast ska styra maskinen. Vi rekommenderar att du har en separat dator för att styra maskinen.
Vad är maskinen byggd av?
Ramen är gjord av aluminiumprofiler, förstärkt med stålrör över X-axeln. De linjära stålskenorna samt kuggstång på alla axlar fungerar som extra förstärkning av profilerna. De bärande Plåtarna är av 6mm pulverlackad stål medan de färgade plåtarna är av HPL. Creative använder 4 motorer i stället för 3 så att alla axlar har en egen motor för styrka och pression. Tillsammans med industriell elektronik så blir maskinen en arbetshäst som är byggd för att arbeta med. Jämför gärna uppbyggnad samt pris på denna maskin med andra “hobby” maskiner så ser du direkt att en Raw Creative är i en helt annan klass. Raw Creative är förmodligen det mest välbyggda och starkaste CNC kitt på marknaden.
💰 Mer maskin för pengarna
Vår styrka? Vi har utvecklat och tillverkat egna CNC-maskiner i över 15 år och har själva tagit fram Raw Creative – helt utan mellanhänder. Det betyder att du betalar för riktig prestanda, inte för marknadsföring eller distributionsled.
Vi kan hålla ett konkurrenskraftigt pris tack vare att vi:
✅ Tillverkar och skär alla metallplåtar själva med våra egna laserskärare
✅ Pulverlackerar in-house för hållbar och snygg finish
✅ Kapar aluminium och stålprofiler digitalt – millimeterprecision varje gång
✅ Köper in material i stora volymer för att pressa kostnaderna
✅ Packar om och optimerar komponenter internt – du slipper felmarginaler, onödiga delar och dyra fraktpåslag
Resultatet? En maskin i proffsklass, där du får samma stabilitet och noggrannhet som hos dyrare maskiner – men till ett mycket bättre pris.
Vad kan jag skära med en Raw Creative
Mjuk trä, hård trä, spån, Mdf, plast, aluminium, Skylttillverkning, 3D utskärning samt gravering mm. Observera att aluminium och andra mjukmetaller är svårare att skära oavsett vilken maskin du har. Om du enbart ska skära i metall så finns det bättre maskiner så som laser eller waterjet.
Köp via Klarna eller Svea
Vid köp över 20 000 kr så kan fakturan/delbetalningen aktiveras direkt i samband med beställningen, även om leveransen sker senare. Detta eftersom maskinen byggs specifikt för dig och delar kan behövas köpas in för att påbörja produktion. Genom att välja Klarna eller Svea godkänner du att den första fakturan kan komma innan leverans.
Specifikationer
- Färg: Svart och Vit
- Material: Stålplåt, samt Stålram
- Förbrukningsbord: Utbytbart med skenor (tillval)
- Spindel: Anpassad för 1.5 kw industriell spindel eller kantfräs.
- 5x Proximity brytare för säkerhet, nollning och kalibrering
- Styrning: PC med Mach3
- Kulskruv: På Z-axeln
- Kuggstångsdrift: På X, A och Y-axeln
- Nema 23 motorer
- Linjärstyrning på alla axlar, HIWIN-typ
- Repeterbarhet: ~ +/- 0,1-0,05 mm
- Backlash: ~ +/- 0,1-0,05 mm
- Spänning: 230V / 10 amp enfas
- Utbytbart bord med klämmor
- CE märkt
Specifikation Skärhuvud (Tillval)
- Typ: CNC-kantfräs
- Effekt: 800W ±10%
- Spänning/frekvens: 110V / 60Hz eller 220V / 50Hz
- Varvtal: 10 000–30 000 rpm
- Hylstyp: ER11 (använd skär mellan 1-7mm ER11 hylsot ingår ej)
- Start/stopp: Extern styrning via kabel
- Rekommenderad arbetstemperatur: 0–40°C
- Paketvikt: ca 3 kg
- Paketstorlek: ca 15 x 12 x 25 cm

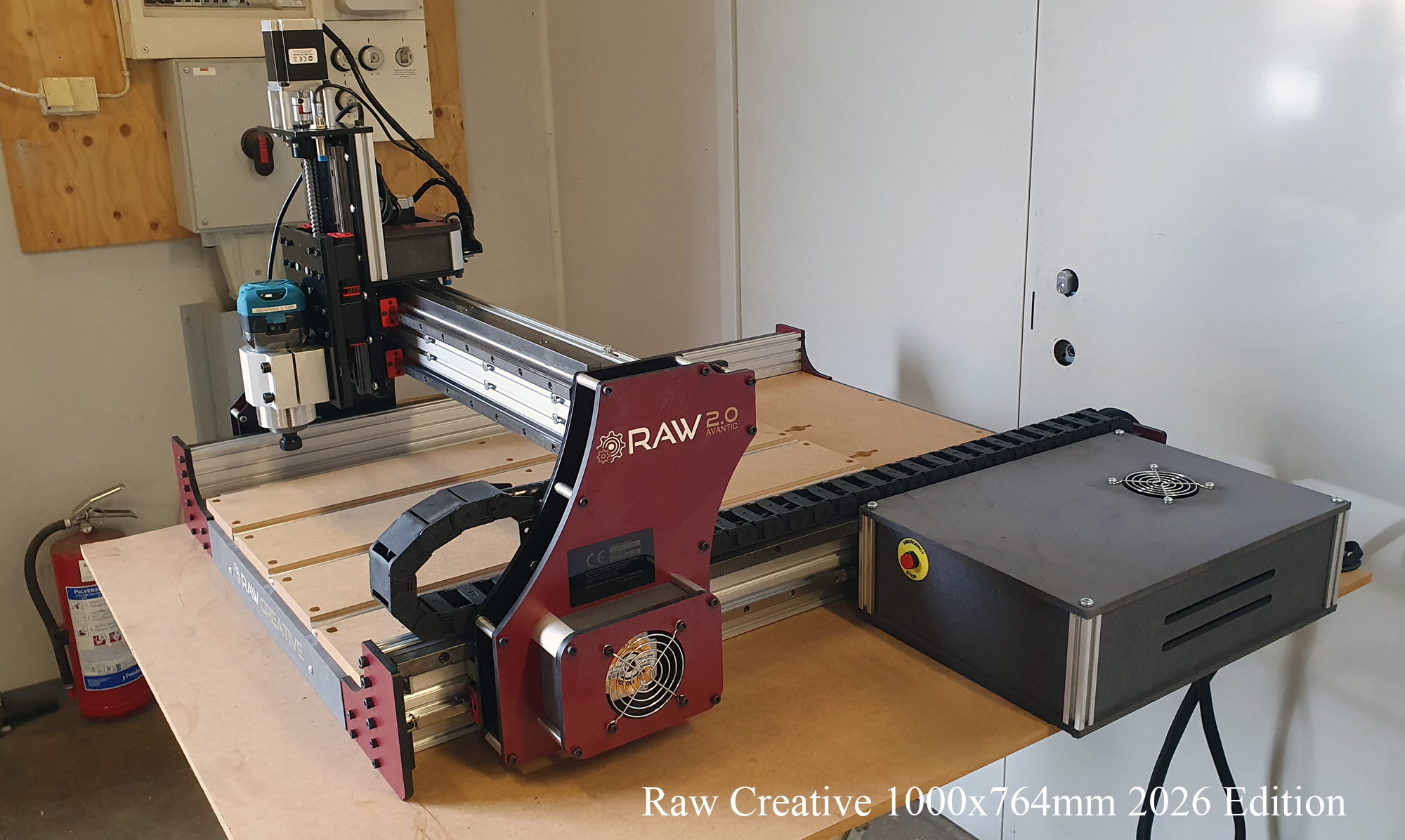

Storlek på 1000x764mm maskin
- Maskinfotavtryck ca (L)1005x (B)925mm (med motorkåpor)
- Arbetsarea: (L)1000x (B)650mm (skivan kan sticka ut)
- Max utskärning: (L)720x (B)500mm
- Höjd under Z-axel: 145mm

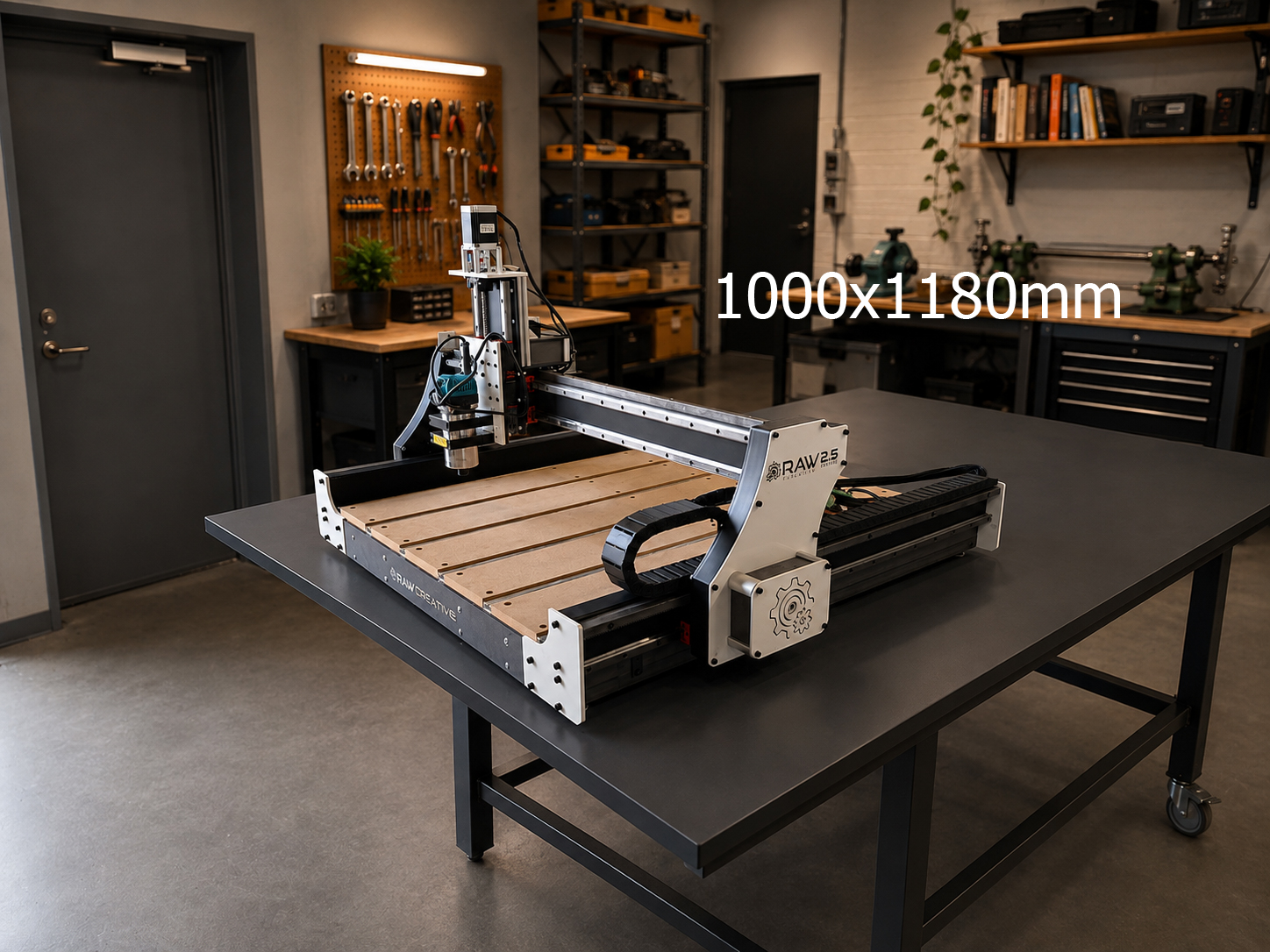

Storlek på 1000x1180mm maskin
- Maskinfotavtryck ca (L)1005x (B)1170mm (med motorkåpor)
- Arbetsarea: (L)1000x (B)890mm (skivan kan sticka ut)
- Max utskärning: (L)720x (B)760 mm
- Höjd under Z-axel: 145mm

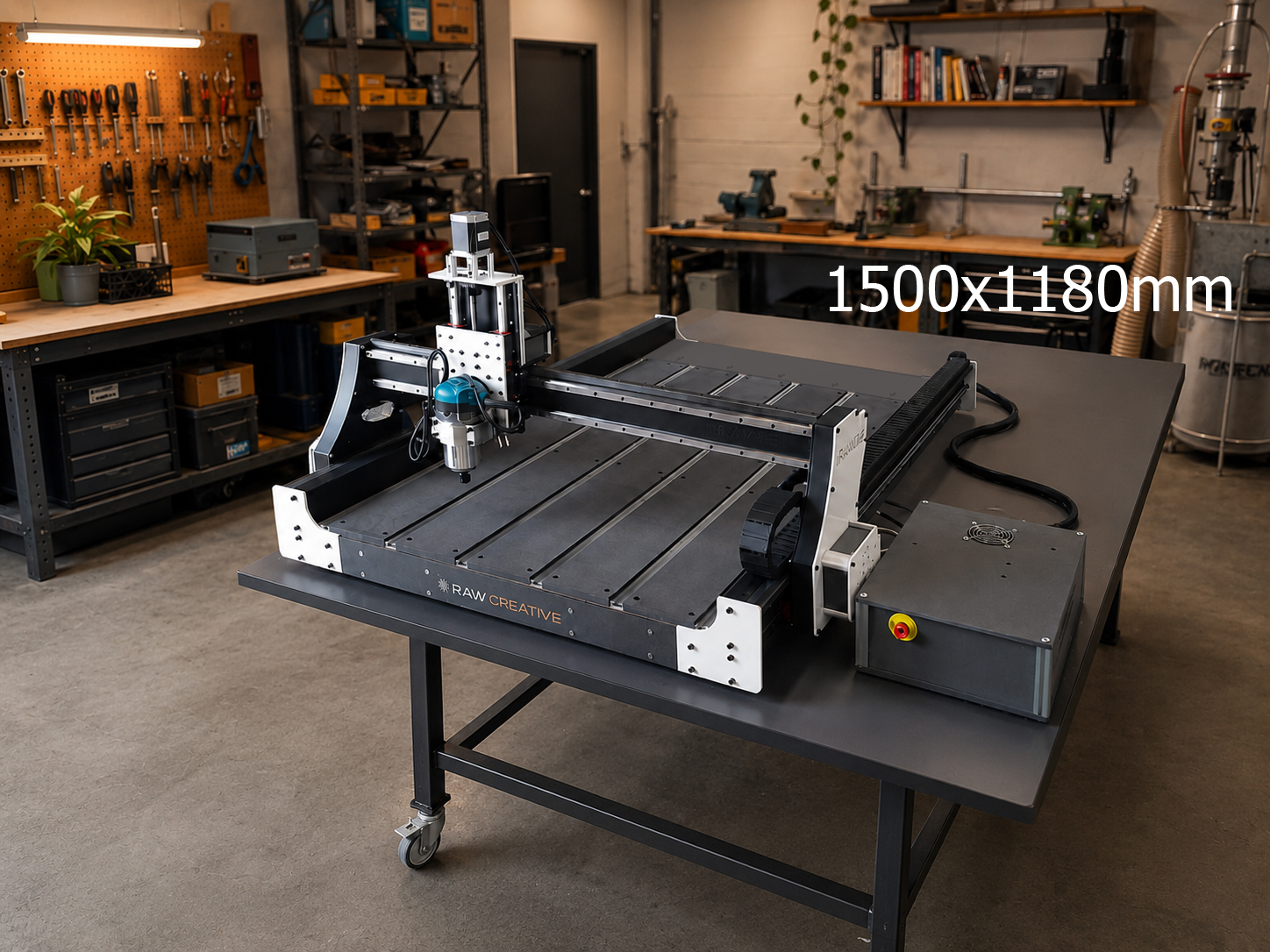

Storlek på 1500x1180mm maskin
- Maskinfotavtryck ca (L)1505x (B)1170mm (med motorkåpor)
- Arbetsarea: (L)1500x (B)890mm (skivan kan sticka ut)
- Max utskärning: (L)1230x (B)760mm
- Höjd under Z-axel: 145mm
Funktioner (endast för Mach3, alla funktioner går att ställa in i andra program, men vi har endast support för Mach3)
- 90-graders kalibrering vid start
- 5 säkerhets-, hem- och kalibreringsbrytare
- Probe funktioner
- “Homing” av maskin med Proximity brytare för extra noggrannhet
- Hastighet upp till 30000mm/min
- Skär i trä, plast och mjuk metall
- LED-lampor under X-axeln (tillval och förberett)
- Låg vikt och lämplig för plast och trägolv
- Kompatibel med allt som styr Nema 23 motorer (om styrkort byts ut).
- Support per e-post, telefon eller hemsida
Detta ingår (samt tillval)
- Raw Avantic CE certifierad CNC-maskin
- Mach3 styrprogrammvara (Tillval)
- Elektroniklåda som går att plugga ur för enkel service
- 65mm spindelfäste (passar de flesta kantfräsar och 1.5kw spindlar) (tillval)
- 4x Klamrar för att hålla ner arbetsstycket (om du väljer till förbrukningsbord)
- Support via telefon eller mail
Tillval (välj tillval högst upp på sidan för att se pris)
Förbrukningsbord (Waste board)
När du beställer din Raw Creative-maskin kan du välja att lägga till ett komplett förbrukningsbord anpassat för maskinens konstruktion. Förbrukningsbordet består av två lager, en slityta och ett basbord som låser maskinen i 90 gradersvinkel. Det övre lagret (slitytan) kan enkelt bytas ut när det slits-
Vill du bygga ett eget bord går det utmärkt se video här: https://youtu.be/ztYKh6xacE8?si=Cxs_SwPBbNNJnqMY
Skärhuvud/Kantfräs
Kompakt 800W CNC-kantfräs med ER11-hylssystem och extern start/stopp. Ett bra skärhuvud för Raw Creative 2.5 och andra DIY-CNC-maskiner. ER11-hylssystemet gör det enklare att använda vanliga CNC-fräsar, och den externa styrkabeln gör att fräsen kan startas och stoppas automatiskt från maskinens styrning.
Varvtal: 10 000–30 000 rpm
Effekt: 800W
Hylstyp: ER11
Användning: trä, plast, gravyr och lättare CNC-fräsning
Mach3
Mach3 är ett styrprogram för att styra maskinen. Det finns olika styrprogram så som UCCNC, Mach4, Linux med flera. Vi har valt att använda Mach3 då det är det best använda styrprogrammet i världen vilket betyder att det finns oändligt med funktioner som kan laddas hem oftast gratis. Maskinen är kompatibel med nästan alla styrprogram som inte är Arduino baserade, Så du kan byta styrprogram när du vill. Observera att vi endast har inställningar för Mach3 men är du något kunnig så är det enkelt att ställa in maskinen i vilket styrprogram du vill. Om du inkluderar Mach3 så får du även med vårt uppdaterade användargränssnitt som du kan läsa om lite högre upp.
Alla videon nedan är på vår tidigare modell med endast HPL och aluminium istället för stålplåt. Maskinen är numera av kraftigt pulverlackerat stål för alla bärande delar.
Vi kommer att lägga till fler bilder och filmer när de är tillgängliga
Repeterbarhet och Backlash
Repeterbarhet och Backlash är ett sätt för tillverkare att visa hur noggranna deras maskiner är men detta kan vara väldigt missvisande, speciellt för aluminiummaskiner. Alla aluminiumramar har en viss “Flex” vid motstånd. Våran maskiner har obefintlig backlash och precision i luften men så fort du skär i material så finns det ett visst spel i själva konstruktionen. Detta gäller alla aluminiummaskiner i vår prisklass. Vi använder så mycket stål vi kan för att motverka detta och har en väldigt styv konstruktion men kan endast lova ~ +/- 0,1 mm i repeterbarhet och backlash. Man ska inte lita allt för mycket på dessa variabler utan allt handlar om typ av maskin, motstånd, skär, hastighet och inställningar. Se video nedan
